Этот индикатор активен толь­

ко при включенном зажигании
и активизируется только, когда

тормозная система не в поряд­

ке, или уровень тормозной жид­
кости слишком мал. Детальное
описание смотри раздел «Тор­
моза».

Индикатор габаритных ог­

ней и ближнего света фар

Этот индикатор светится,

когда включены габаритные
огни или ближний свет фар

Индикатор непристегнуто-

го ремня безопасности води­

теля (пассажира)

Данный индикатор будет не­

активен, если вы пристегнете
ремни безопасности себя и всех

пассажиров, находящихся в ав­

томобиле, как предписано ПДД

Индикатор неисправности

системы управления двига­
телем

При включении зажигания,

этот индикатор включится на

короткое время, в течение ко­

торого электронная система
управления двигателем нахо­
дится в состоянии самодиагно­

стики. Если система исправна,

индикатор выключится через

б сек. после завершения са­
модиагностики. Если индика­
тор продолжает гореть более
б сек. после включения зажи­

гания или если он загорелся во
время движения, это означает,

что электронная система кон­

троля двигателя неисправна.

В этом случае вам необходи­

мо как можно скорее доставить

Ваш автомобиль в Авторизован­
ный Центр Chery для выявления
причин и устранения неисправ­
ности системы управления дви­

гателем.

Индикатор дальнего света

^ M M M j ^ ^ ^

Данный индикатор загорится

при включении дальнего света
или при кратковременном мига­
нии дальним светом фар

Индикатор сигналов пово­

рота

На панели приборов имеются

два индикатора: индикатор сиг­

нала левого поворота и индика­

тор сигнала правого поворота.

При включении левого или пра­
вого сигнала поворота загорит­

ся соответствующий индикатор.

При включении аварийного про­

блескового сигнала все лампы
сигнала поворота и индикаторы
левого и правого поворотов бу­
дут синхронно мигать. Если один

из индикаторов сигнала поворо­

та мигает с двойной частотой, это
означает, что соответствующая
лампа поворота неисправна.

Индикатор неисправности

системы подушки безопас­
ности

Данный индикатор загорает­

ся при включении зажигания и
гаснет через 3-4 секунды, после
окончания проверки системы
подушки безопасности. Если

индикатор продолжает гореть

более 3-4 сек после включения
зажигания или же если он заго­

релся во время движения, это

означает, что одна из систем по­

душки безопасности неисправ­

на. В этом случае вам необходи­
мо доставить Ваш автомобиль
в Авторизованный Центр Chery,

для выявления причин и устра­

нения неисправности системы
подушки безопасности.

Индикатор блокировки по­

душки безопасности перед­

него пассажира

РАВ

Данный индикатор загорает­

ся при повороте ключа зажига-

7

ний в положение «II». В случае,
если подушка безопасности
переднего пассажира активи­
рована и её переключатель на­

ходится в положении ON (ВКЛ.),

индикатор погаснет через 4-5
секунд после включения за­

жигания. При повороте пере­

ключателя блокировки подушки

безопасности переднего пасса­
жира в положение OFF (ВЫКЛ.)

индикатор блокировки подушки
безопасности переднего пасса­

жира РАВ загорится, а подушка
безопасности переднего пасса­
жира станет неактивной.

Индикатор аварийного

давления масла в двигателе

Данный индикатор загорает­

ся при включении зажигания и

должен погаснуть в течение 2-3

секунд после запуска двигателя,
когда давление масла в главной
масляной магистрали двигателя

превысит значение 0,3 ати. Если
после запуска двигателя индика­

тор не погас или загорелся во вре­

мя движения, немедленно оста­
новите автомобиль, выключите

двигатель и проверьте уровень

масла в двигателе. Если уровень
масла в двигателе слишком ни­

зок, следует немедленно долить

масло в двигатель и немедленно

обратиться в ближайший Авто­

ризованный Центр CHERY.

Индикатор заряда АКБ

Данный индикатор загорает­

ся при включении зажигания и

гаснет через некоторое время
после запуска двигателя. Если
индикатор продолжает гореть
после запуска двигателя или
если он загорелся во время

движения, это свидетельствует

об отсутствии заряда АКБ. Ре­

комендуется прекратить дви­

жение, выключить двигатель

и устранить неисправность. В

случае невозможности устра­

нения неисправности на месте
необходимо обратиться в бли­

жайший Авторизованный Центр

CHERY.

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

8

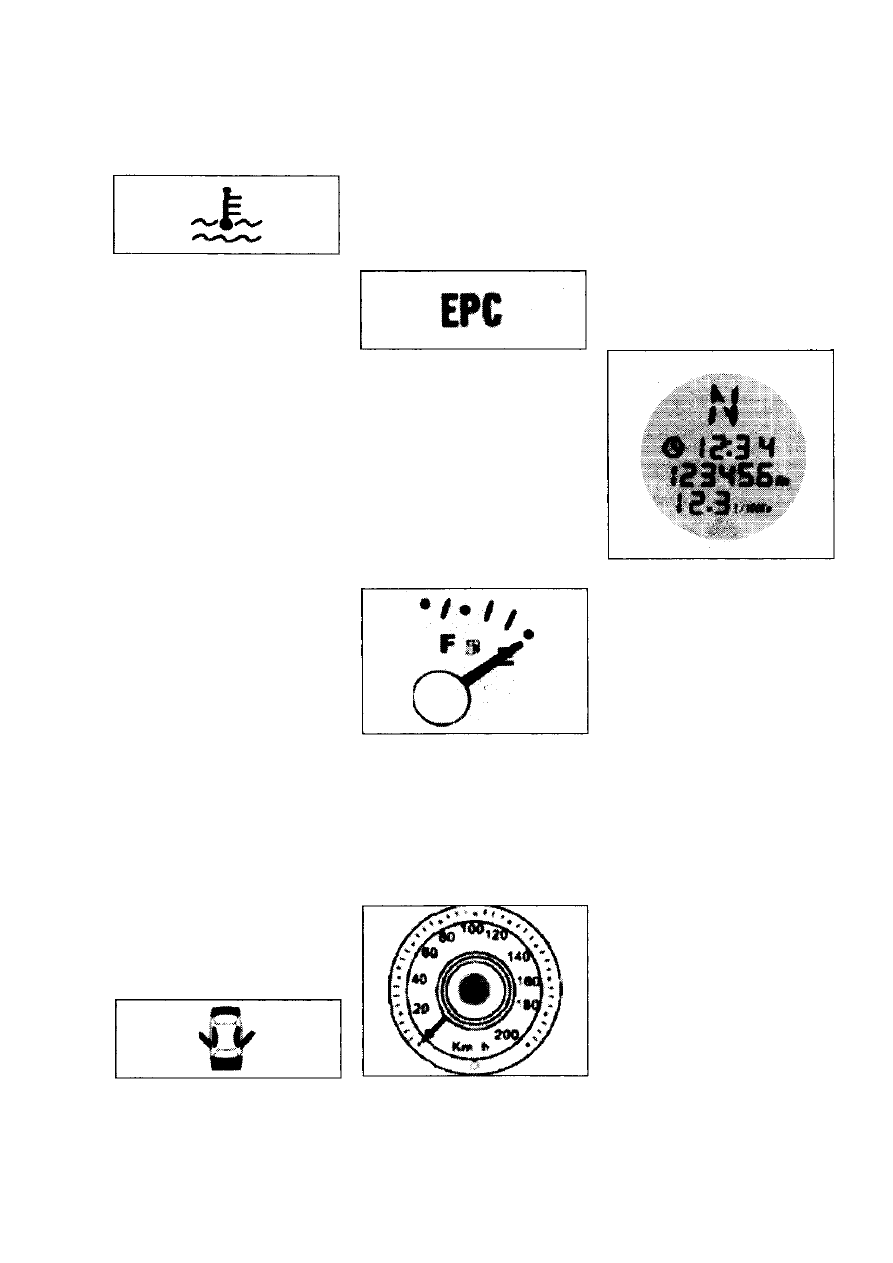

Индикатор перегрева дви­

гателя

Данный индикатор загорает­

ся при включении зажигания и

гаснет через непродолжитель­
ное время. Если этого не прои­

зошло, и индикатор продолжа­
ет мигать при сопровождении
звуковым сигналом, это говорит
о том, что температура охлаж­
дающей жидкости двигателя

слишком высока. При загорании

данного индикатора необходи­

мо немедленно остановиться,
выяснить причину перегрева

двигателя и попытаться устра­

нить её.

ВНИМАНИЕ:

Температура двигателя в

этой ситуации очень высока.
Запрещается прикасаться к

двигателю и другим деталям

и частям автомобиля, нахо­

дящимся под капотом в тече­

нии 30 минут после останов­
ки двигателя во избежание

травм и ожогов.

ВНИМАНИЕ:
Запрещается открывать

пробку радиатора, пока тем­
пература двигателя и охлаж­

дающей жидкости не сни­

зится до 40 градусов С во
избежание ожогов и пораже­
ния глаз и участков кожи.

ВНИМАНИЕ:
Никогда не прикасайтесь к

вентилятору радиатора, или
не находитесь в плоскости его
вращения! Вентилятор может
самостоятельно включиться,

что может повлечь за собой
травмы и увечия.

Индикатор открытой двери

Данный индикатор загорает­

ся только при включенном за­
жигании (ключ зажигания в по­
ложении «II») и свидетельствует,
что одна из дверей плохо закры­
та.

Индикатор системы само­

диагностики

Данный индикатор срабаты­

вает при включении зажигания
и гаснет по окончании самоди­
агностики электронных систем
автомобиля. Если индикатор
продолжает гореть во время

движения, это свидетельству­

ет о нарушения режима само­

диагностики. В данном случае

необходимо обратиться в бли­

жайший Авторизованный Центр

CHERY для устранения неис­
правности.

Указатель уровня топлива

Емкость топливного бака ва­

шего автомобиля составляет 48

литров. Когда стрелка указате­
ля уровня топлива находится на
отметке «Е» (положение, пока­
занное на картинке) это говорит
о том, что топливный бак пуст.

Отметка «F» указателя означает,
что топливный бак полон.

Спидометр

Спидометр указывает мгно­

венную скорость движения ва­
шего автомобиля. Точность по­
казаний спидометра зависит
от размера используемых вами
шин. При использовании вами
шин с размерами отличными от

установленных на заводепро-

изводителе показания спидо­
метра могут отличаться в ту или
иную сторону от действительно­
го значения.

Ж К дисплей

Данный дисплей показывает

величину ежедневного пробега,
мгновенный и средний расход

топлива, а также время. Пере­

ключение между функциями,
отражаемыми дисплеем, осу­
ществляется при помощи на­

жатия кнопки установки часов

на время не более 0.3 сек. В ре­

жиме отображения суточного

пробега показания индикатора
можно сбросить на «0», удержи­
вая кнопку в нажатом состоя­
нии более 1 секунды. В режиме
отображения часов можно про­
извести настройку часов путем
нажатия и удержания кнопки.
При нажатии и удержания кноп­
ки в течение 4х секунд произво­

дится установка времени, пока

часы находятся в мигающем ре­

жиме. Для переключения между
установкой часов и минут не­

обходимо удерживать кнопку
в течении 6 секунд. Установив

необходимое показание часов,

отпустите кнопку и индикация
самостоятельно прекратиться в
течение нескольких секунд.

Данный прибор показывает

мгновенное значение оборотов
коленчатого вала двигателя

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Illlllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllllll!

9

1.4 ФУНКЦИОНИРОВАНИЕ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

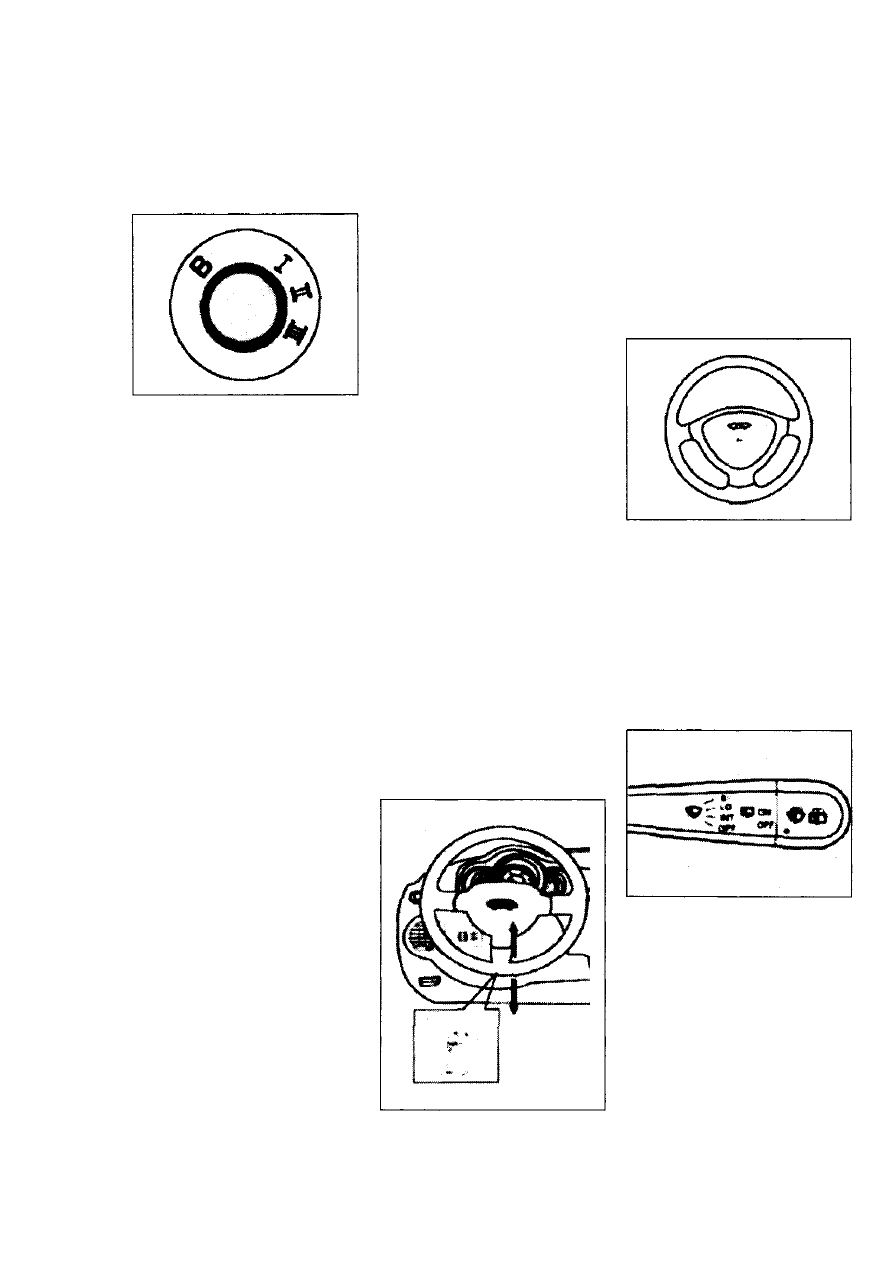

Замок зажигания

Замок зажигания предна­

значен для включения электро­

питания электрооборудования

автомобиля, запуска и останов­

ки двигателя, а также фиксации
рулевого вала во время стоянки
автомобиля. Замок зажигания
имеет следующие положения
ключа: Положение «В» - Зажи­
гание выключено, вал рулевого

управления заблокирован. При

извлечении ключа из замка за­

жигания, происходит выбрасы­

вание язычка блокировки вала
рулевого управления. Чтобы за­
блокировать вал рулевого коле­

са, необходимо его повернуть в
любом направлении после из­

влечения ключа зажигания из

замка, до положения, когда язы­
чок замка войдет в соответству­

ющий паз рулевого вала, при
этом раздастся характерный

защелкивающий звук. При пово­

роте руля не следует прилагать

чрезмерные усилия. Положение
«I» — Происходит разблокиро­
вание вала рулевого управления
и включение электропитания
аксессуарных электрических
устройств таких как ламп осве­
щения салона, музыкальной

установки и др. При этом систе­

ма зажигания выключена. Если
возникают трудности при пово­
роте ключа зажигания из поло­

жения «В» в положение «I», для

предотвращения поломки клю­

ча зажигания не следует приме­
нять чрезмерное усилие. В этом
случае необходимо поворачивая
ключ в замке зажигания, слегка
поворачивать руль вправо - вле­
во для освобождения защем­

ления язычка замка фиксации

рулевого вала. Помните, что в

этом положении могут остаться

включенными электрические и

электронные блоки, что приве­

дет к разряду аккумуляторной

батареи.

Положение «II» — Все элек­

трические цепи запитаны, за­
жигание автомобиля включено.
Это положение является нор­

мальным во время вождения, а

также данное положение сле­
дует выбирать во время букси­

ровки автомобиля. Положение
«III» — Данное положение клю­
ча зажигания используется для
включения стартера и запуска

двигателя. В данном положе­

нии для сокращения потерь
электроэнергии происходит от­
ключение основных энергопо­

требителей, таких как передние

фары, стеклоочистители, аудио
система и другие устройства
с большим энергопотреблени­
ем. Внутри замка зажигания

находится устройство, предот­
вращающее повторный запуск

двигателя и таким образом за­

щищающее от повреждений
стартер и маховик двигателя.
Если вы отпустили ключ зажи­
гания, прежде чем двигатель
завелся, то для повторного
включения стартера необходи­
мо предварительно перевести
ключ в положение «В».

Помните, что включение

стартера более чем на 10 секунд
не допускается во избежание
его повреждения.

Регулировка руля

регулировки, расположенный
под рулевой колонкой для того,
руль мог двигаться вверх и вниз.

После того, как руль установлен
в нужное положение, оттяните
рычаг для того, чтобы зафикси­
ровать данную позицию руля.

Звуковой сигнал

Для привлечения внимания

других участников движения

автомобиль оснащен звуковым
сигналом. Для подачи звуково­

го сигнала необходимо нажать
на центральную часть рулевого
колеса, имеющую значок Звуко­
вой сигнал остается в рабочем
состоянии, даже при выключен­
ном зажигании.

Стек л о оч и стите л ь

Для того, чтобы вождение

было безопасным и комфорт­

ным, иногда требуется регули­
ровка руля по высоте. В таком

случае, следует потянуть рычаг

ВНИМАНИЕ:
Перед включением сте­

клоочистителя необходимо
убедиться в отсутствии пре­
пятствий для движения ще­

ток стеклоочистителей. При
отрицательных температурах
окружающего воздуха перед

включением стеклоочисти­

теля необходимо убедиться,
что щетки стеклоочистителя

не примерзли к стеклу. В про­
тивном случае может прои­

зойти поломка стеклоочисти­

теля.

ВНИМАНИЕ:
Никогда не включайте

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

10

стеклоочиститель на сухом
стекле. Пыль и грязь, содер­

жащиеся на стекле, могут

явиться причиной возникно­
вения царапин при работе
стеклоочистителя. Стеклоо­

чиститель может быть при­
веден в действие только в
положение «II» ключа зажига­
ния. Переключатель стеклоо­
чистителя ветрового стекла
имеет 4 положения.

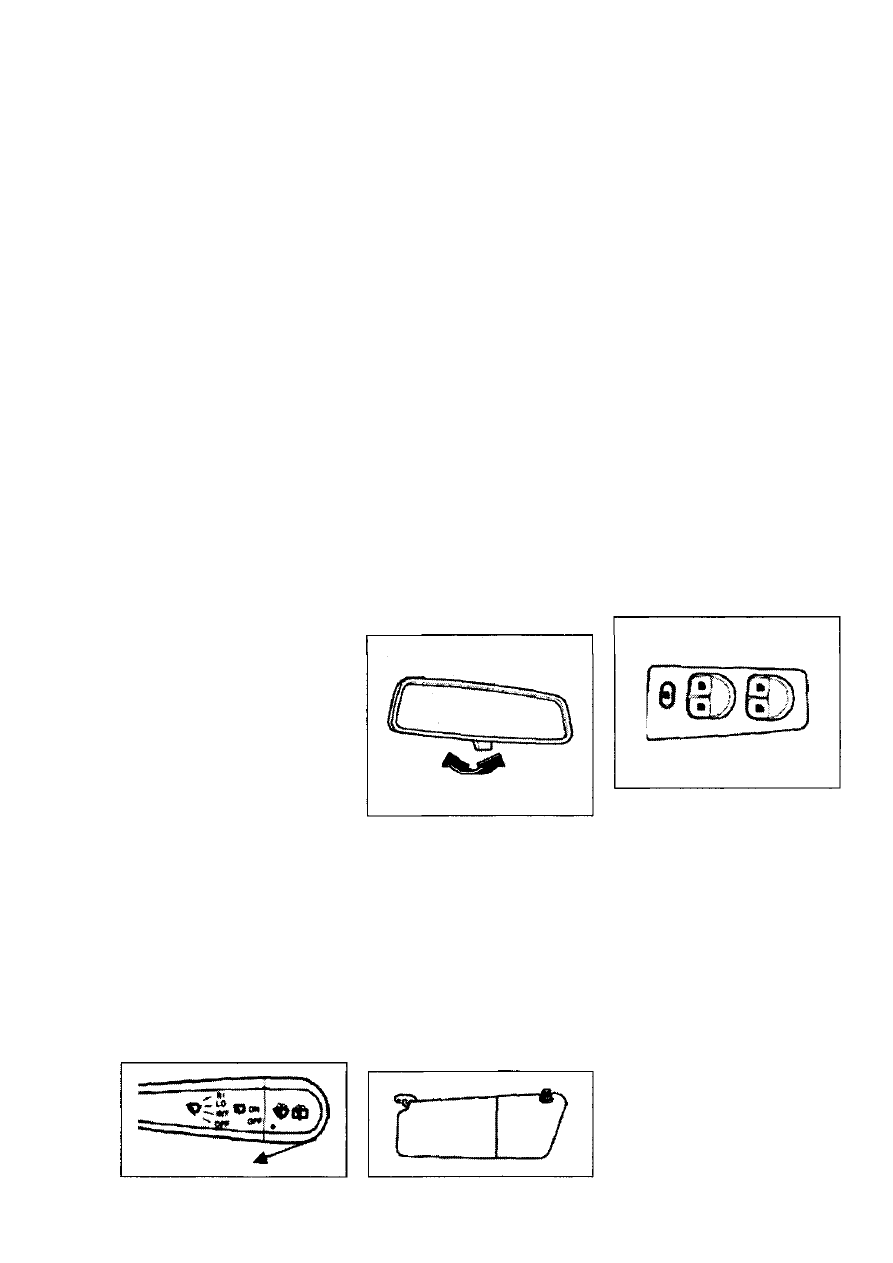

Положение OFF (ВЫКЛ): дан­

ное положение переключателя

является начальным при запу­
ске двигателя. При переводе

переключателя в данное поло­

жение во время движение ще­
ток стеклоочистителя, щетки

стеклоочистителя остановятся

в инициализационном положе­
нии самостоятельно. Перед за­
пуском двигателя убедитесь,
что переключатель находится
в положении OFF (ВЫКЛ). Пре­
рывистый режим INT: В данном
положении переключателя сте­

клоочиститель срабатывает

один раз через определенный

интервал времени. Для включе­
ния данного режима необходи­
мо перевести переключатель на
одно положение вверх относи­

тельно положения OFF.

Постоянный режим LO (низ­

кая скорость): В данном поло­

жении переключателя стеклоо­

чиститель работает постоянно с

низкой скоростью движения. Для
включения данного режима не­

обходимо перевести переклю­
чатель на два положения вверх
относительно положения OFF.

Постоянный режим HI (высо­

кая скорость): В данном поло­

жении переключателя стеклоо­

чиститель работает постоянно
с максимальной скоростью дви­

жения. Аля включения данного

режима необходимо перевести
переключатель на три положе­
ния вверх относительно поло­

жения OFF.

Стеклоомыватель

Включение омывателя

Для включения режима омы-

вания стекла необходимо пере­
местить ручку переключателя
стеклоочистителя по направле­
нию к рулевому колесу и удер­

живать ее в этом положении все

время работы омывателя. При

этом из форсунок стеклоомы-

вателя подается жидкость. Если
разбрызгивания не происходит
и жидкость не подается, необхо­

димо остановить работу насоса

омывателя, прекратив воздей­
ствие на переключатель.

ВНИМАНИЕ:
Рекомендуется не превы­

шать время работы омывате­

ля 10 секундами.

ВНИМАНИЕ:
Запрещается работа насо­

са стеклоомывателя при от­
сутствующей жидкости омы­
вателя в бачке, при которой
не происходит подача и раз­
брызгивание жидкости сте­
клоомывателя.

Салонное зеркало

заднего вида

Сол н цезащитн ы й коз ы ре к

предназначен для предотвра­
щения ослепления водите­

ля или переднего пассажира

встречным ярким светом. Для
предотвращения ослепления
необходимо повернуть солнце­

защитный козырек на нужный

вам угол. Для предотвращения

ослепления боковым светом
солнцезащитный козырек мож­

но освободить из фиксирующе­
го зажима и повернуть по на­
правлению к боковому окну.

ВНИМАНИЕ:
Управление солнцезащит­

ным козырьком во время дви­

жения автомобиля отвлекает

водителя, что может приве­
сти к ДТП.

ВНИМАНИЕ:
Никогда не храните води­

тельские права и другие до­

кументы в солнцезащитном
козырьке.

Панель управления стекло­

подъемниками

Салонное зеркало заднего

вида оснащено специальным

антибликовым покрытием, пре­
дотвращающим появление бли­

ков в ночное время. Для введе­
ния данной системы в действие
или её отключения следует пе­
ревести переключатель зеркала
вперед или назад, как указано
на рисунке. Не рекомендуется
включение антибликового ре­

жима зеркала заднего вида в
дневное время суток.

Солнцезащитный козырек

Блокуправления стеклоподъ­

емниками со стороны водителя
оснащен клавишами, позво­
ляющими привести в действие
электростеклоподъемники лю­
бой двери автомобиля, а так­
же специальной клавишей,

позволяющей заблокировать

действие клавиш управления

стеклоподъемниками со сто­

роны пассажиров. При нажатой
кнопке блокировки управления

э л е к т р о с т е к л о п о д ъ е м н и к а м и
открытие или закрытие окон
становится возможным толь­

ко с помощью переключателя,
расположенного на двери во­

дителя. Данную функцию реко­

мендуется использовать, если
на заднем сидении находится
ребенок.

Подъемные стекла каждой

двери могут управляться по­

средством переключателей,

1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
