62

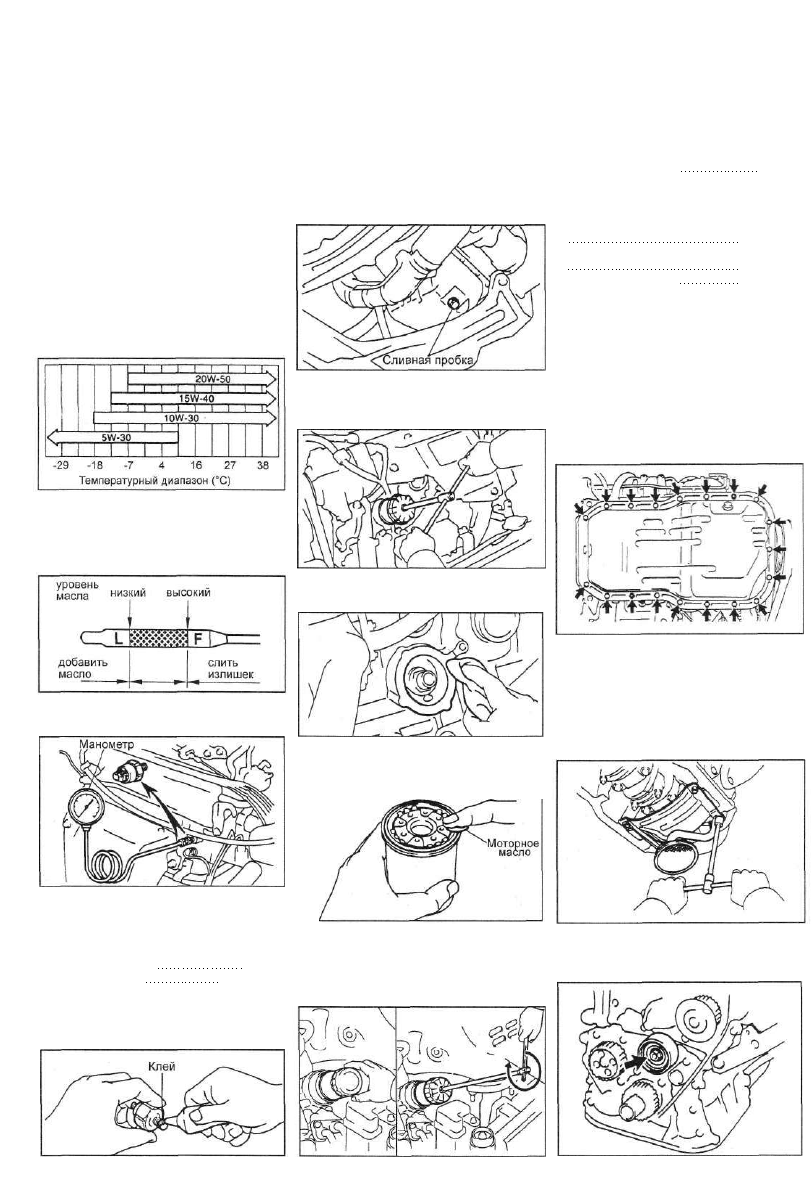

Система смазки

Проверка уровня и

давления моторного

масла

1. Проверьте качество моторного мас­

ла, визуально оценив его состояние:

наличие воды, обесцвечивание, за­

грязнение, разжижение. При плохом

качестве замените масло. Используй­

те моторные масла в соответствии с

рекомендациями.
Качество масла по АР: ..SG или выше

Вязкость (SAE) подбирайте согласно

диаграмме температурного диапазо­

на, соответствующей условиям экс­

плуатации автомобиля до следующей

замены масла.

7. Запустите двигатель и проверьте

отсутствие утечек.

Замена масла и фильтра

1. Слейте масло, сняв пробку масло-

заливной горловины и вывернув слив­

ную пробку из масляного поддона.

2. Проверьте уровень масла, который

должен быть между метками "L" и "F".

При низком уровне масла проверьте

отсутствие утечек и долейте масло до

отметки "F".

3. Снимите датчик давления масла и

установите манометр.

4. Прогрейте двигатель до нормаль­

ной рабочей температуры.
5. Проверьте давление масла.
При минимальной частоте
вращения не ниже 0,3 бар

при 3000 об/мин 2,5-5,0 бар

6. Снимите манометр, и установите

датчик давления масла, предвари­

тельно нанеся герметик на два три

витка резьбы датчика.

2. Замените масляный фильтр,

а) Используя специальный

снимите масляный фильтр.

ключ,

б) Очистите и проверьте контактную

поверхность под фильтром.

в) Наносите чистое моторное масло

на прокладку нового масляного

фильтра.

3. Залейте моторное масло в двига­

тель.

а) Очистите и установите сливную

пробку на место с новой прокладкой.

Момент затяжки 37 Н-м

б) Залейте новое моторное масло

(сорт SG или лучшее).

Заправочная емкость:

с заменой масляного фильтра

4,1 литра

без замены масляного фильтра

3,9 литра

сухой двигатель 4,6 литра

4. Запустите двигатель и убедитесь в

отсутствии утечек.

5. Повторно проверьте уровень мо­

торного масла.

Масляный насос

Снятие

1. Слейте масло из двигателя.

2. Снимите масляный поддон.

а) Снимите масляный щуп и отвер­

ните болты и гайки.

б) Снимите масляный поддон, вста­

вив лезвие между блоком цилинд­

ров и масляным поддоном, стараясь

не повредить контактные поверхно­

сти.

3. Отверните два болта и две гайки и

снимите маслоприемник, маслоуспо-

коитель и прокладку.

г) Слегка заверните фильтр рукой, до

момента контакта между прокладкой

фильтра и поверхностью блока.

д) Подходящим ключом доверните

фильтр еще на 3/4 оборота.

4. Снимите ремень привода ГРМ.

5. Отверните болт и снимите ролик

№2.

Система смазки

63

52 Нм

108 Нм

28 Нм

6. Снимите зубчатый шкив коленчато­

го вала. Если необходимо используй­

те отвертки, как показано на рисунке.

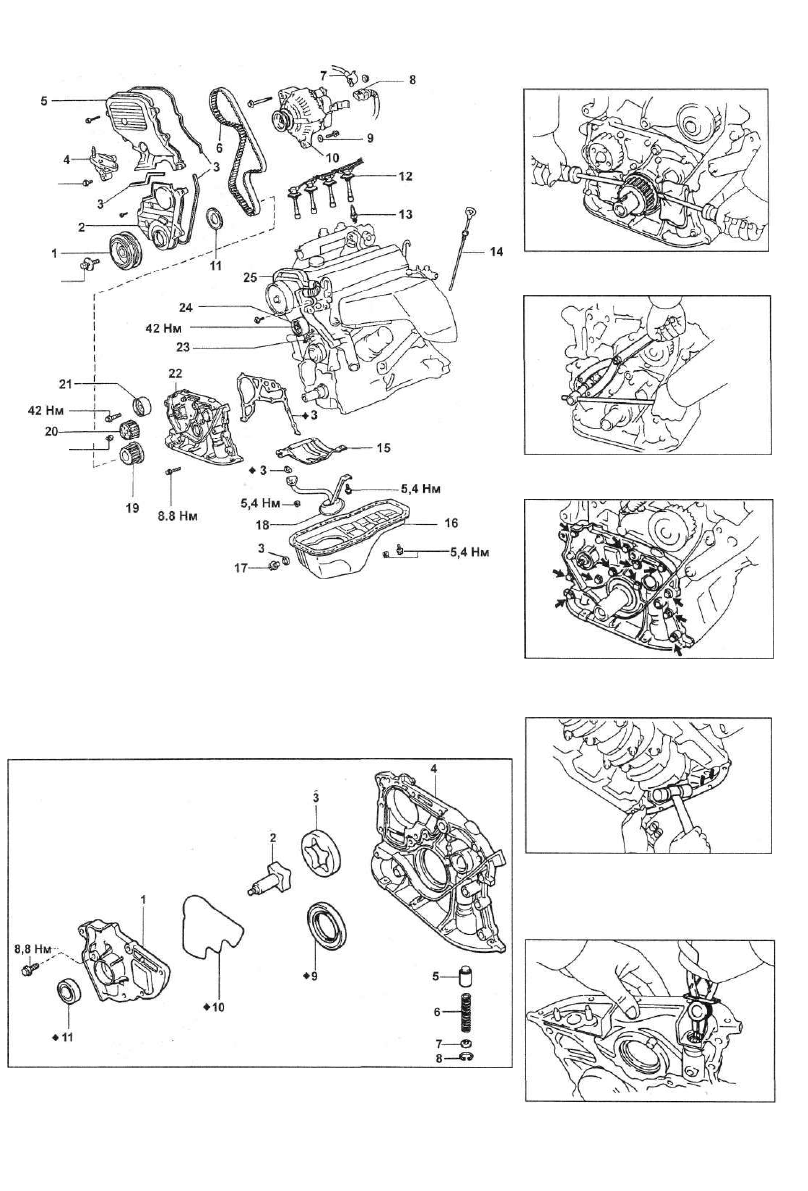

Детали для снятия и установки: 1 - шкив коленчатого вала, 2 - крышка №1

ремня привода ГРМ, 3 - прокладка, 4 - правая опора крепления двигателя,

5 - крышка №2 ремня привода ГРМ, 6 - ремень привода ГРМ, 7 - провод к

генератора, 8 - разъем генератора, 9 - пластинчатая шайба (модели без

кондиционера), 10 - генератор, 11 - направляющая ремня привода ГРМ,

12 - высоковольтные провода, 13 - свеча зажигания, 14 - масляный щуп,

15 - маслоуспокоитель, 16 - масляный поддон, 17 - сливная пробка,

18 - маслоприемник, 19 - зубчатый шкив коленчатого вала, 20 - зубчатый

шкив масляного насоса, 21 - ролик №2, 22 - масляный насос, 23 - пружина

ролика натяжителя №1, 24 - ролик - натяжитель №1, 25 - защита жгута

проводов.

Разборка масляного насоса: 1 - крышка корпуса масляного насоса, 2 - ве­

дущий ротор, 3 - ведомый ротор, 4 - корпус масляного насоса, 5 - редук­

ционный клапан, 6 - пружина, 7 - седло пружины, 8 - стопорное кольцо,

9 - передний сальник коленчатого вала, 10 - прокладка, 11 - сальник мас-

ного насоса.

7. Снимите зубчатый шкив масляного

насоса, отвернув гайку.

. Снимите масляный насос,

а) Отверните болты.

б) Постукивая молотком с пластико­

вой головкой по корпусу масляного

насоса, снимите масляный насос.

в) Снимите прокладку.

Разборка масляного насоса

1. Снимите редукционный клапан,

а) Снимите стопорное кольцо.

б) Снимите седло пружины, пружину

и редукционный клапан.

64

Система смазки

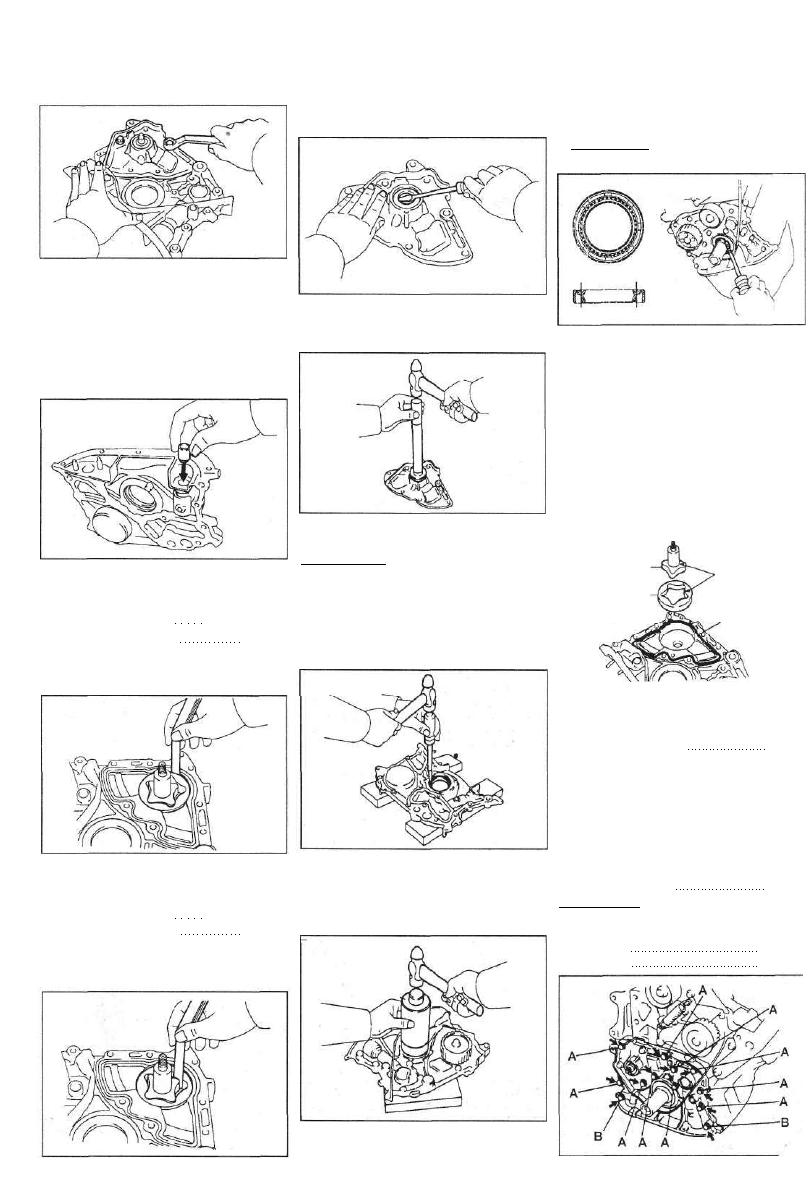

2. Отверните два болта, снимите крыш­

ку корпуса масляного насоса, проклад­

ку, ведущий и ведомый роторы.

Замена сальников

1. Замените сальник масляного насо­

са,

а) Снимите сальник с помощью от­

вертки, как показано на рисунке.

Проверка масляного насоса

1. Проверьте редукционный клапан.

Смазав поверхность клапана свежим

моторным маслом, установите его в

посадочное отверстие и убедитесь,

что клапан опускается под собствен­

ным весом.

Если необходимо,замените клапан.

б) С помощью оправки и молотка ус­

тановите новый сальник заподлицо

с корпусом масляного насоса.

2. Используя щуп, измерьте радиаль­

ный зазор между ведомым ротором и

корпусом насоса.

Стандартный зазор: 0,10-0,26 мм

Максимальный зазор: 0,20 мм

Если зазор больше допустимого, за­

мените установленный ротор масля­

ного насоса или корпус насоса.

2. Замените передний сальник колен­

чатого вала.
Примечание: существует два мето­

да ("А" и "Б") замены сальников ко­

ленчатого вала.

А. При снятом масляном насосе с

блока цилиндров,

а) Используя отвертку и молоток,

выбейте сальник, как показано на

рисунке.

3. Используя щуп, измерьте радиаль­

ный зазор между выступами ведущего

и ведомого роторов.
Стандартный зазор: 0,04-0,16 мм
Максимальный зазор: 0,20 мм
Если зазор больше допустимого, за­

мените установленный ротор масля­

ного насоса.

б) Используя трубку подходящего

диаметра и молоток, запрессуйте

новый сальник, пока его поверх­

ность не окажется заподлицо с кор­

пусом масляного насоса.

Б. При установленном масляном на­

сосе на блок цилиндров:

а) Используя нож, срежьте высту­

пающую кромку сальника.

б) Отвёрткой, предварительно обмо­

тав её изолентой, удалите сальник.

Примечание: не повредите колен­

чатый вал.

в) Нанесите консистентную смазку

на кромку нового сальника.

г) Используя подходящее приспо­

собление и молоток, запрессуйте

сальник, пока его поверхность не

окажется заподлицо с кромкой кор­

пуса масляного насоса.

Сборка масляного насоса

1. Установите ведущий и ведомый ро­

торы,

а) Установите ведущий и ведомый

роторы метками к крышке корпуса

масляного насоса.

Ведущий ротор

Ведомый ротор

Отметка

Новое кольцевое

'уплотнение

б) Установите новую прокладку.

в) Установите крышку корпуса мас­

ляного насоса и затяните два болта.

Момент затяжки 9 Н-м

2. Установите редукционный клапан,

пружину, седло пружины и стопорное

кольцо.

Установка масляного насоса

1. Установите масляный насос.

Установите новую прокладку и мас­

ляный насос. Затяните болты в не­

сколько проходов.

Момент затяжки 9 Н-м
Примечание: длина болтов различа­

ется.

Длина болтов:

болт "А" 25 мм

болт "Б" 35 мм

в) Нанесите консистентную смазку

на кромку сальника.

Система смазки

65

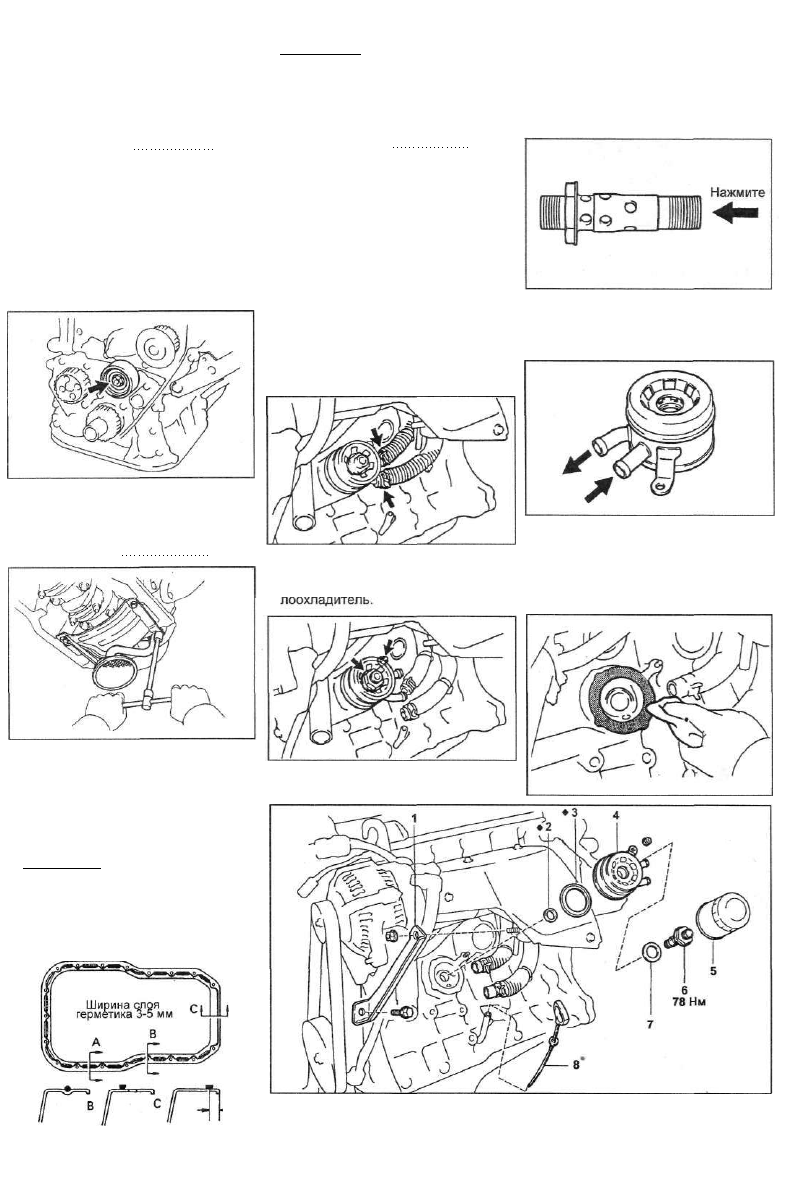

2. Установите зубчатый шкив масля­

ного насоса.

а) Совместите профили зубчатого

шкива и вала, и установите зубча­

тый шкив.

б) Затяните гайку крепления зубча­

того шкива.

Момент затяжки 28 Нм

3. Установите зубчатый шкив коленча­

того вала.

а) Совместите установочную шпонку

на коленчатом валу со шпоночным

пазом в шкиве.

б) Установите зубчатый шкив колен­

чатого вала, направляющей ремня

внутрь.

4. Установите ролик №2, затянув болт

и проверьте плавность вращения ро­

лика.

Примечание: сопрягаемые детали

должны быть собраны в пределах

5-ти минут после нанесения гер­

метика. Иначе материал должен

быть удален и нанесён повторно.

в) Установите масляный поддон и

затяните две гайки и восемь болтов.

Момент затяжки 5,5 Нм

г) Установите масляный щуп.

8. Залейте моторное масло.

9. Запустите двигатель и проверьте

отсутствие утечек.

10. Проверьте уровень моторного масла.

Маслоохладитель

Снятие маслоохладителя

1. Слейте охлаждающую жидкость.

2. Снимите масляный щуп.

3. Снимите кронштейн выпускного

коллектора, отвернув болт и гайку.

4. Снимите масляный фильтр.

5. Снимите маслоохладитель.

а) Отсоедините два перепускных

шланга от маслоохладителя.

5. Установите ремень привода ГРМ.

6. Установите новую прокладку, мас-

лоприемник и маслоуспокоитель, за­

тянув две гайки и два болта.

Момент затяжки 5,5 Н-м

б) Снимите обратный клапан и и

шайбу.

в) Отверните гайку и снимите мас-

7. Установите масляный поддон.

а) Удалите остатки уплотнительного

материала и не допускайте попада­

ния масла на контактные поверхно­

сти масляного поддона и блока ци­

линдров.

Используя растворитель очистите

поверхности контакта.

Примечание: не используйте рас­

творитель, который может по­

вредить окрашенные поверхности.

б) Нанесите герметик на поверх­

ность контакта масляного поддона,

как показано на рисунке.

Проверка маслоохладителя

1. Проверьте обратный клапан. На­

жмите на обратный клапан деревян­

ным стержнем, и проверьте его на

свободное перемещение. При необхо­

димости замените клапан.

2. Проверьте маслоохладитель на

повреждение и засорение. Если не­

обходимо, то замените маслоохла­

дитель.

Установка маслоохладителя

1. Установите маслоохладитель,

а) Очистите контактные поверхности

маслоохладителя и блока цилинд­

ров.

г) Снимите кольцевое уплотнение и

прокладку с маслоохладителя.

5 мм

Детали для снятия и установки: 1 - кронштейн выпускного коллектора,

2 - прокладка, 3 - кольцевое уплотнение, 4 - маслоохладитель, 5 - масля­

ный фильтр, 6 - обратный клапан, 7 - шайба, 8 - масляный щуп.
