26 Двигатель - механическая часть

шипника. Если нет, поверните ко­

ленчатый вал один оборот (360 *

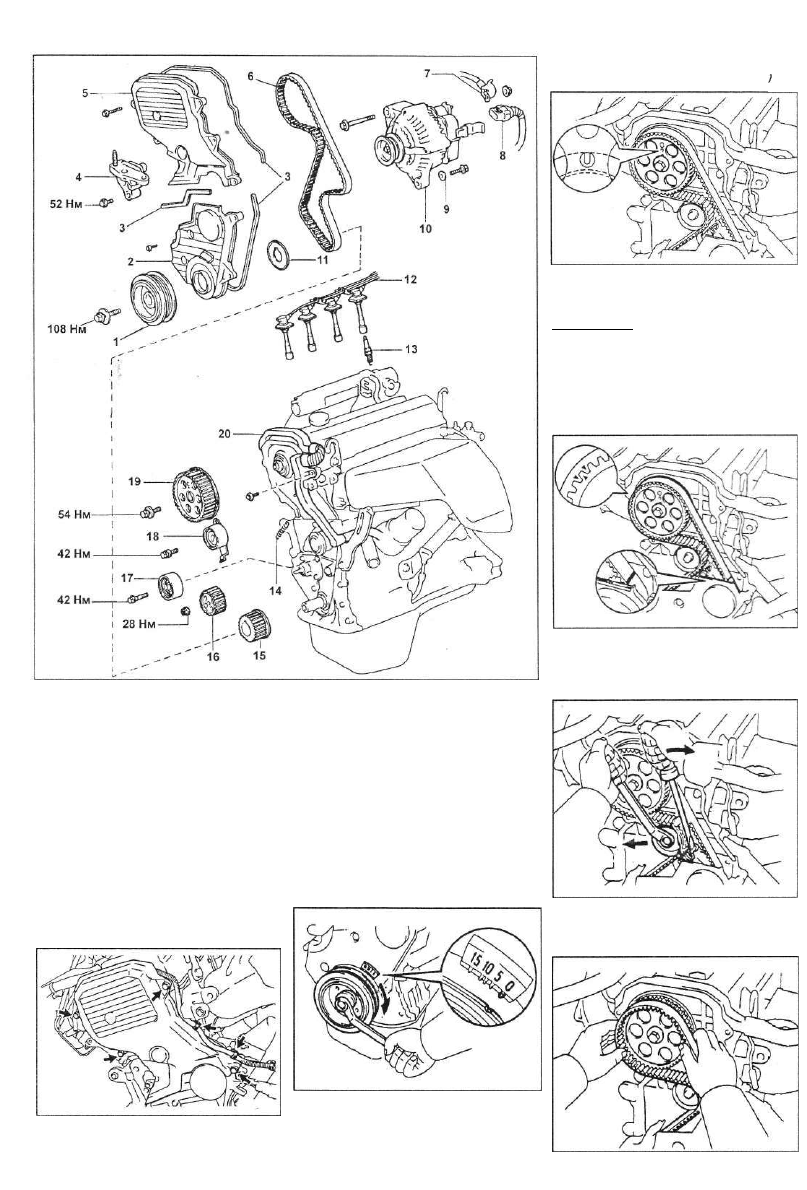

Детали для снятия и установки: 1 - шкив коленчатого вала, 2 - крышка №1

ремня привода ГРМ, 3 - прокладка, 4 - правая опора крепления двигателя,

5 - крышка №2 ремня привода ГРМ, 6 - ремень привода ГРМ, 7 - провод к

генератора, 8 - разъем генератора, 9 - пластинчатая шайба (модели без

кондиционера), 10 - генератор, 11 - направляющая ремня привода ГРМ,

12 - высоковольтные провода, 13 - свеча зажигания, 14 - пружина ролика -

натяжителя №1, 15 - зубчатый шкив коленчатого вала, 16 - зубчатый шкив

масляного насоса, 17 - ролик №2, 18 - ролик - натяжитель №1, 19 - зубча­

тый шкив распределительного вала, 20 - защита жгута проводов.

3. Снимите свечи зажигания.

а) Отсоедините высоковольтные про­

вода за резиновый колпачки. Не натя­

гивайте высоковольтные провода.

б) Снимите свечи зажигания.

4. Снимите крышку №2 ремня привода

ГРМ.

а) Отсоедините два зажима жгута про­

водов от крышки ремня привода ГРМ.

5. Установите цилиндр №1 в ВМТ так­

та сжатия,

а) Поверните шкив коленчатого ва­

ла и совместите его риску с уста­

новочной меткой "0" на крышке №1

ремня привода ГРМ.

б) Отверните болты и снимите

крышку ремня привода ГРМ.

б) Проверьте, чтобы установочная

выемка на зубчатом шкиве распре­

делительного вала была совмещена

с установочной меткой крышки под-

6. Снимите ремень привода ГРМ с

зубчатого шкива распределительного

вала.
Примечание: при повторном ис­

пользовании ремня привода ГРМ на­

несите метки на ремень привода

ГРМ и зубчатый шкив распредели­

тельного вала, и установите их

относительно метки на крышке

№1 ремня привода ГРМ, как показа­

но на рисунке.

а) Ослабьте болт крепления роли­

ка - натяжителя №1 и отожмите ро­

лик влево, насколько можно, и вре­

менно затяните болт.

б) Снимите ремень привода ГРМ с

зубчатого шкива распределительно­

го вала.

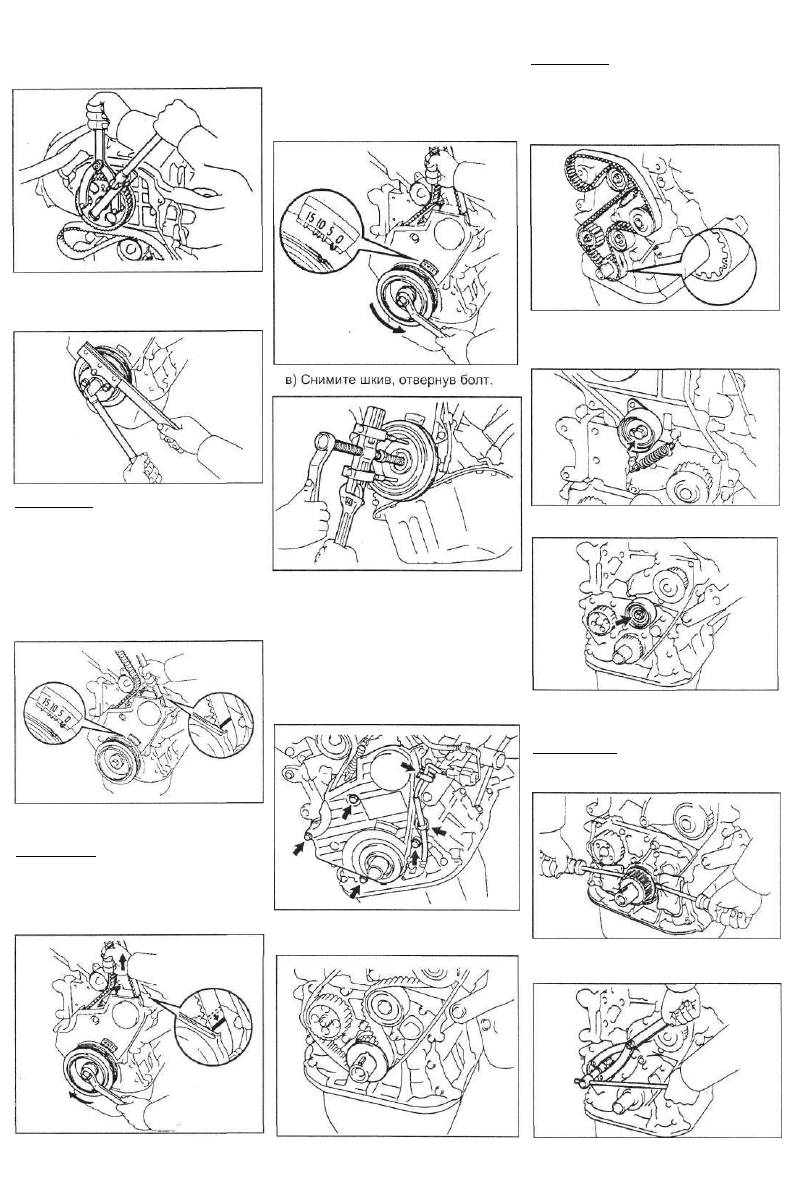

Двигатель - механическая часть

27

7. Снимите зубчатый шкив распреде­

лительного вала, отвернув болт креп­

ления.

. Снимите шкив коленчатого вала,

а) Используя спецприспособление,

ослабьте болт шкива.

Примечание: при повторном исполь­

зовании ремня привода ГРМ, после

ослабления болта шкива коленчато­

го вала, проверьте, чтобы метки

ремня привода ГРМ и крышки №1

ремня привода ГРМ были совмещены,

при совмещении установочных ме­

ток (выемкой шкива коленчатого ва­

ла и "О" на крышке №1 ремня привода

ГРМ).

Если метки не совмещены то проде­

лайте следующие операции:
Примечание: коленчатый вал можно

проворачивать только по часовой

стрелке, но при малых углах поворо­

та и против часовой стрелки.

- Совместите установочные мет­

ки, как показано на рисунке.

- После выравнивания меток, при­

держите ремень привода ГРМ и

поверните шкив коленчатого ва­

ла, совмещая его установочную

риску с установочной меткой "О"

на крышке №1 ремня привода

ГРМ.

9. Снимите крышку №1 ремня привода

ГРМ.

а) Отсоедините провод датчика

положения коленчатого вала от

зажимов крышки ремня привода

ГРМ, а затем сами зажимы от

крышки.

б) Отверните четыре болта, снимите

крышку ремня привода ГРМ и про­

кладку.

11. Снимите ремень привода ГРМ.

Примечание: при повторном исполь­

зовании ремня привода ГРМ нарисуй­

те на нем стрелку в направлении

вращения и нанесите метки на рем­

не привода ГРМ и зубчатом шкиве

коленчатого вала.

12. Снимите ролик - натяжитель №1 и

пружину ролика - натяжителя, отвер­

нув болт.

13. Снимите ролик №2, отвернув болт.

14. Снимите зубчатый шкив коленча­

того вала. Если шкив трудно снять

вручную, используйте две отвертки.

Примечание: уложите ветошь, как

показано на рисунке, чтобы предот­

вратить повреждение.

10. Снимите

привода ГРМ.

направляющую ремня

15. Снимите шкив масляного насоса,

отвернув гайку.

28 Двигатель - механическая часть

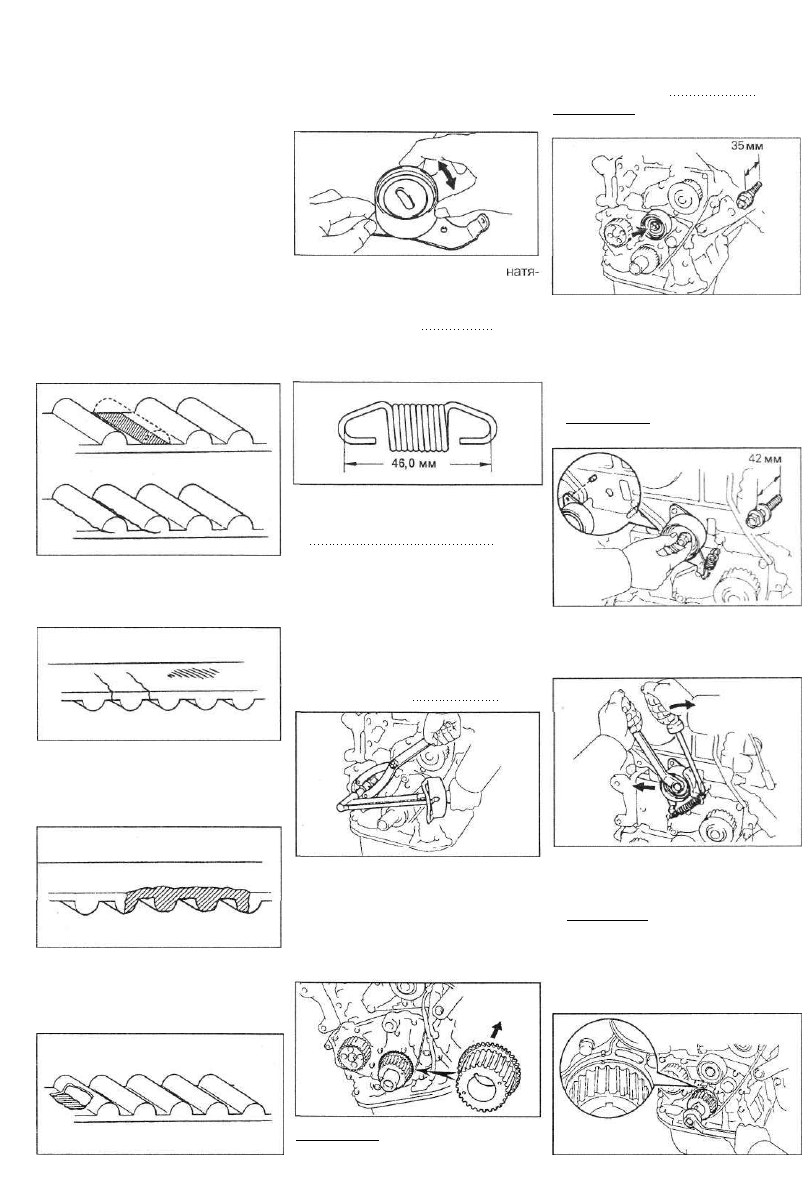

Проверка компонентов

ремня привода ГРМ

1. Проверьте ремень привода ГРМ:

- Не сгибайте и не перекручивайте

ремень привода ГРМ.

- Не допускайте контакта зубчатого

ремня с маслом или водой.

- Не растягивайте ремень привода

ГРМ при монтаже или снятии болта

крепления зубчатого шкива распре­

делительного вала.

2. Проверьте ремень привода ГРМ на

наличие ниже указанных дефектов,

как показано на рисунке:

а) Проверьте правильность установ­

ки ремня привода ГРМ.

- Проверьте прокладки.крышек зуб­

чатого ремня на повреждения и

правильность установки.

б) Если повреждены или растреска­

лись зубья ремня, проверьте, что

распределительный вал и жидкост­

ной насос не заклинивало.

2. Проверьте ролик - натяжитель №1 и

ролик №2.

а) Проверьте поверхности роликов и

плавность их вращения. При необ­

ходимости замените ролики.

в) Если наблюдается значимый из­

нос на не рабочей стороне ремня,

проверьте имеются ли зарубки на

стороне ролика натяжителя.

г) Если обнаружен износ или повре­

ждение только на одной стороне

ремня, проверьте направляющую

ремня и правильность расположе­

ния шкивов.

д) Если имеется значимый износ на

зубьях ремня, проверьте крышку

зубчатого ремня на повреждения.

Если необходимо, замените ремень

привода ГРМ.

3. Установите ролик №2.

а) Установите ролик и затяните болт.

Момент затяжки: 42 Н-м
Примечание: используйте болт дли­

ной 35 мм.

3. Проверьте пружину ролика

жителя,

а) Измерьте свободную длину пру­

жины.

Свободная длина: 46,0 мм

- Если свободная длина - не соот­

ветствует требуемой, замените пру­

жину ролика - натяжителя.

б) Проверьте, что ролик вращается

свободно.

4. Временно установите ролик - натя­

житель №1 и пружину натяжения.

а) Совместите отверстие с направ­

ляющим штифтом.

б) Установите ролик - натяжитель и

болт. Не затягивайте болт.

Примечание: используйте болт

длиной 42 мм.

б) Измерьте жесткость пружины ро­

лика - натяжителя.

Длина пружины при нагрузке 32 - 37 Н:

50,5 мм

- Если длина не соответствует тре­

буемой, замените пружину.

Установка ремня привода

ГРМ

1. Установите шкив масляного насоса.

а) Совместите профили шкива и ва­

ла, и установите шкив'.

б) Затяните гайку крепления шкива

масляного насоса.

Момент затяжки: 28 Н-м

в) Установите пружину ролика - на­

тяжителя.

г) Отожмите ролик влево, насколько

это будет возможно и затяните болт.

2. Установите зубчатый шкив коленча­

того вала.

а) Совместите установочную шпонку

на коленчатом валу со шпоночным

пазом в шкиве.

б) Установите зубчатый шкив колен­

чатого вала, направляющей ремня

внутрь.

д) Проверьте, что ролик - натяжи­

тель вращается свободно.

5. Временно установите ремень при­

вода ГРМ.

Примечание: двигатель должен

быть холодным.

а) Поверните коленчатый вал за

болт шкива, и совместите устано­

вочные метки зубчатого шкива ко­

ленчатого вала и корпуса масляного

насоса.

Примечание: не повредите ротор

датчика положения коленчатого вала.

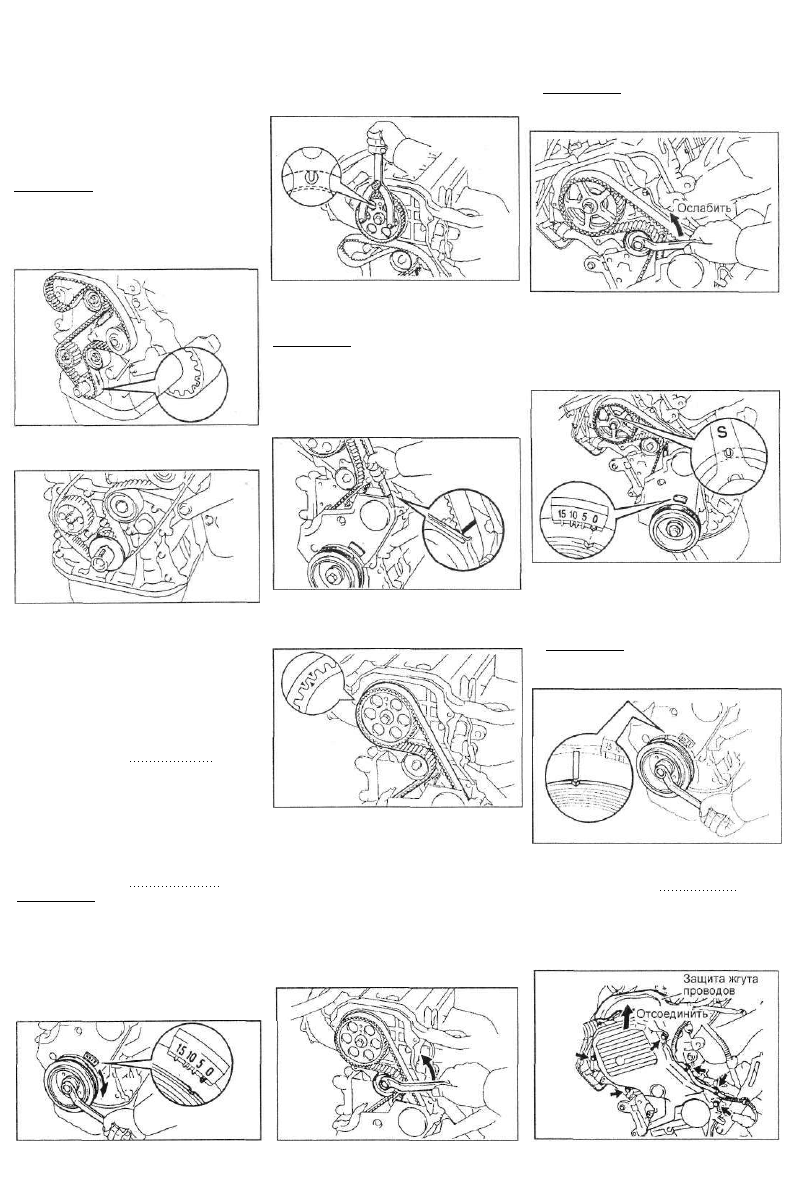

Двигатель - механическая часть

29

б) Удалите, если имеется, масло

или воду со шкива коленчатого ва­

ла, шкива масляного насоса, шкива

насоса охлаждающей жидкости, ро­

лика натяжителя №1 и №2.

в) Установите ремень привода ГРМ на

зубчатый шкив коленчатого вала, шкив

масляного насоса, ролик натяжителя

№1, шкив насоса охлаждающей жид­

кости и ролик натяжителя №2.

Примечание: при повторном использо­

вании ремня привода ГРМ, совмести­

те метки, установленные при сня­

тии, и установите ремень стрелкой,

указывающей в направлении вращения

коленчатого вала двигателя.

6. Установите направляющую ремня

привода ГРМ лицевой стороной наружу.

7. Установите крышку №1 ремня при­

вода ГРМ.

а) Установите прокладку на крышку

ремня привода ГРМ.

б) Установите крышку ремня приво­

да ГРМ и затяните четыре болта.

8. Установите шкив коленчатого вала.

а) Совместите шпонку шкива с ка­

навкой на шкиве и установите шкив.

б) Затяните болт шкива.

Момент затяжки 108 Н-м

9. Установите зубчатый шкив распре­

делительного вала.

а) Совместите установочный штифт

распределительного вала с отвер­

стием под штифт, и установите зуб­

чатый шкив распределительного

вала.

б) Затяните болт шкива.

Момент затяжки 54 Н-м

Примечание: используйте динамо­

метрический ключ с длиной плеча

340 мм.

10. Установите №1 цилиндр в ВМТ

такта сжатия.

а) Поверните шкив коленчатого ва­

ла, и совместите его риску с устано­

вочной меткой "О" на крышке №1

ремня привода ГРМ.

б) Используя специнструмент, повер­

ните распределительный вал, и со­

вместите отверстие зубчатого шкива

распределительного вала с устано­

вочной меткой крышки подшипника.

б) Медленно поверните шкив колен­

чатого вала на два оборота от ВМТ

до ВМТ.

Примечание: всегда поворачивайте

шкив коленчатого вала по часовой

стрелке.

11. Установите ремень привода ГРМ

на зубчатый шкив распределительно­

го вала.
Примечание: при повторном исполь­

зовании ремня привода ГРМ.

- Проверьте, что метки на ремне

привода ГРМ и крышке совмещены.

При необходимости, переустано­

вите ремень привода ГРМ, дои их

совмещения.

в) Проверьте, что каждый шкив со­

вмещен с установочными метками,

как показано на рисунке.

Если установочные метки не со­

вмещены, снимите ремень привода

ГРМ и повторно его установите.

- Совместите метки ремня приво­

да ГРМ и зубчатого шкива распре­

делительного вала.

г) Медленно поворачивая шкив ко­

ленчатого вала на 1 и 7/8 оборота,

совместите его риску с меткой 45°

до ВМТ (для цилиндра №1) на

крышке №1 ремня привода ГРМ.

Примечание: всегда поворачивайте

шкив коленчатого вала по часовой

стрелке.

а) Удалите, если имеются, масло

или воду с зубчатого шкива распре­

делительного вала.

б) Установите ремень привода ГРМ

на зубчатый шкив распределитель­

ного вала, и проверьте натяжение

между зубчатым шкивом коленчато­

го вала и зубчатым шкивом распре­

делительного вала.

12. Проверьте фазы газораспределения,

а) Ослабьте ролик - натяжитель №1,

повернув болт на 1/2 оборота.

д) Затяните болт крепления ролика -

натяжителя №1.

Момент затяжки 42 Н-м

13. Установите крышку №2 ремня

привода ГРМ.

а) Отсоедините защиту жгута прово­

дов от головки блока цилиндров и

крышки №3 ремня привода ГРМ.
