Toyota Camry (2005+). Электросхемы - часть 21

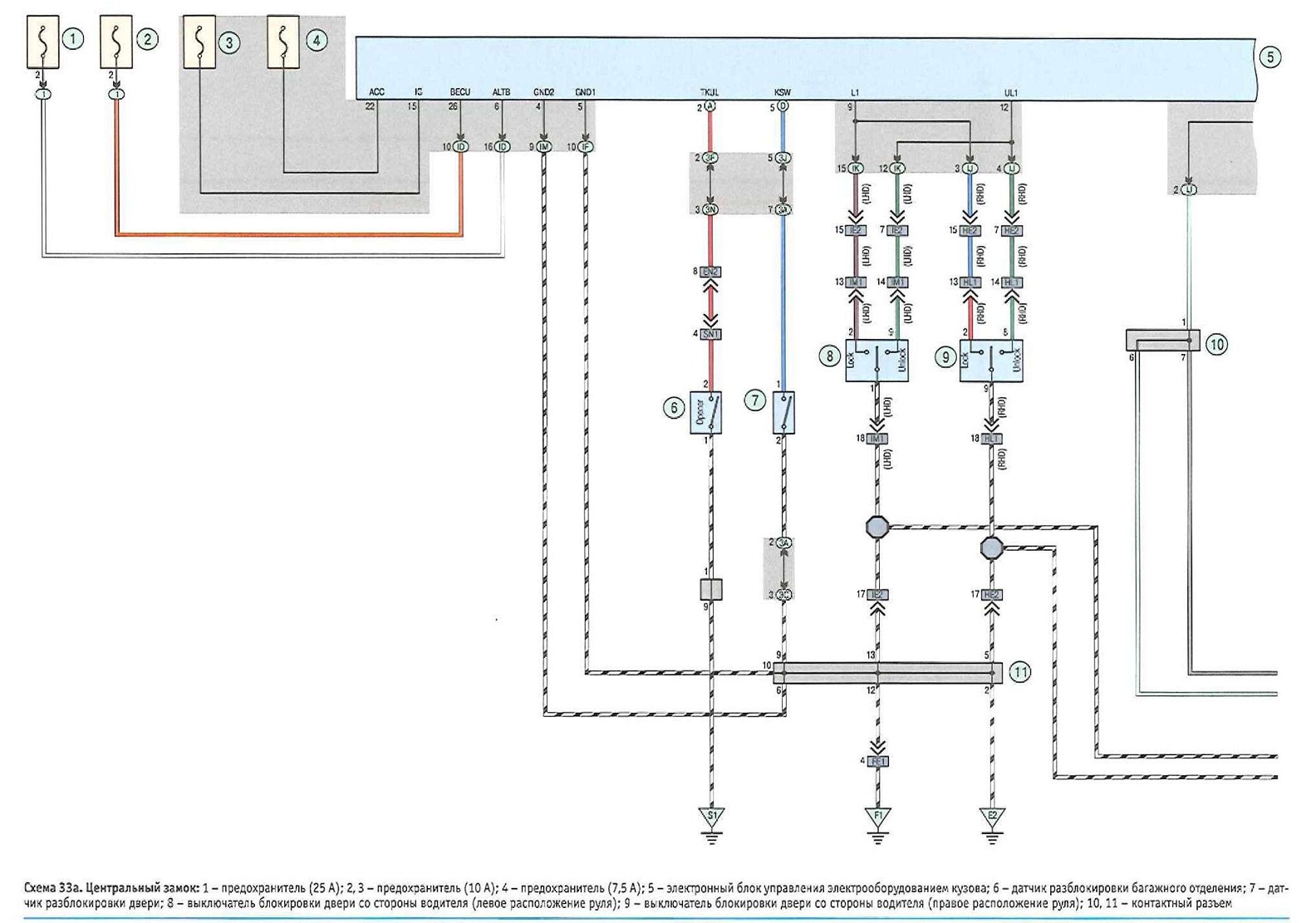

Схема 33а. Центральный замок:









Схема 33б. Центральный замок:









Схема 33 в. Центральный замок:

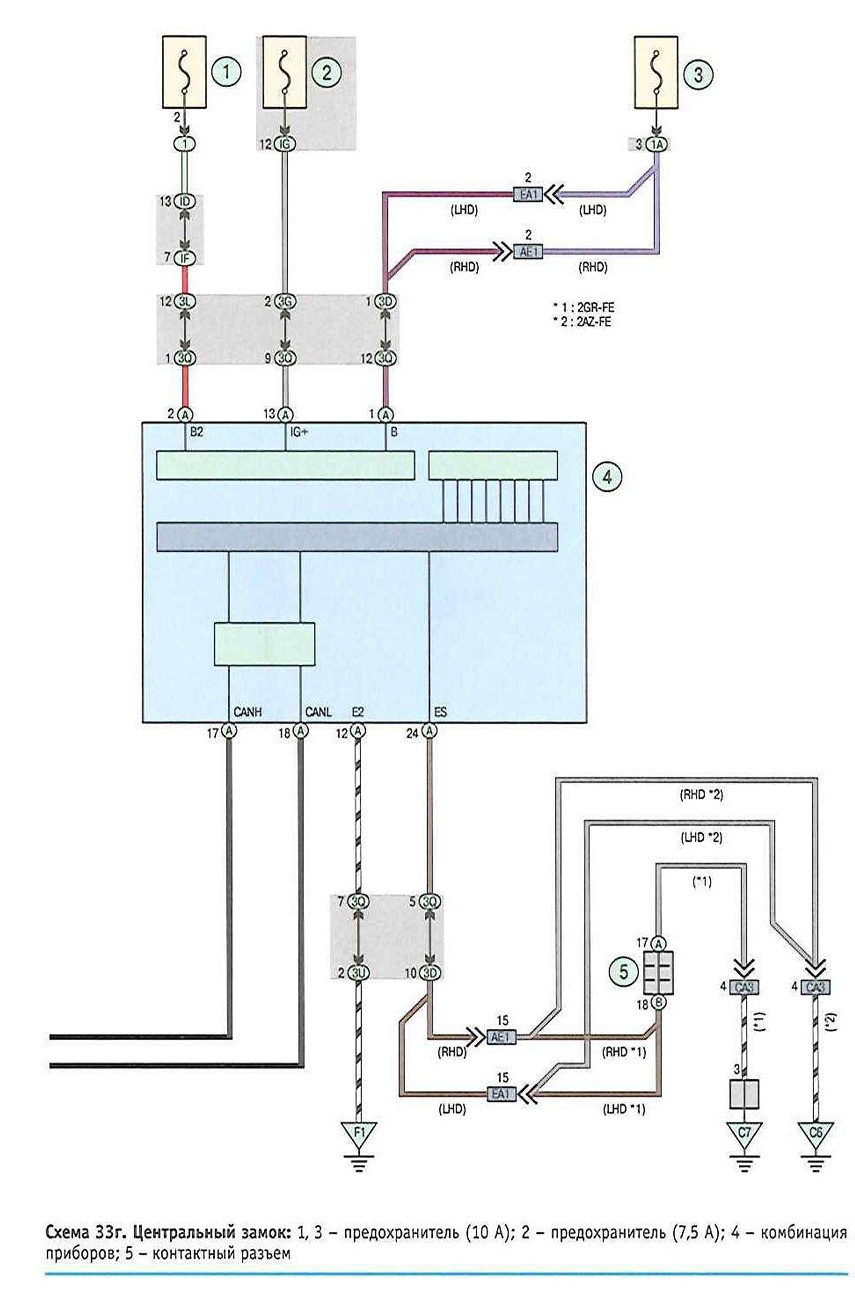

Схема 33 г. Центральный замок:
