Toyota Camry (2005+). Электросхемы - часть 19

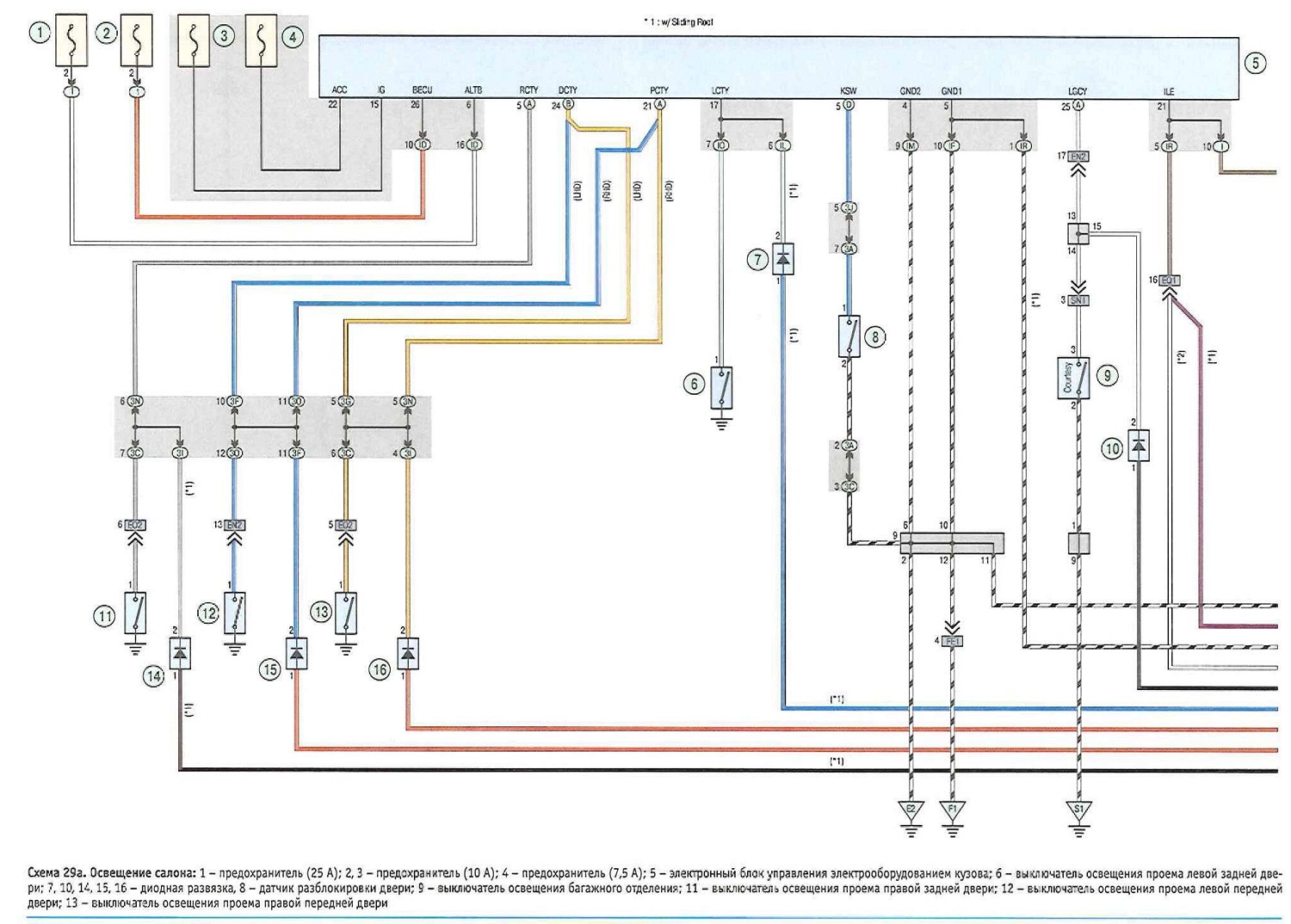

Схема 29а. Освещение салона:

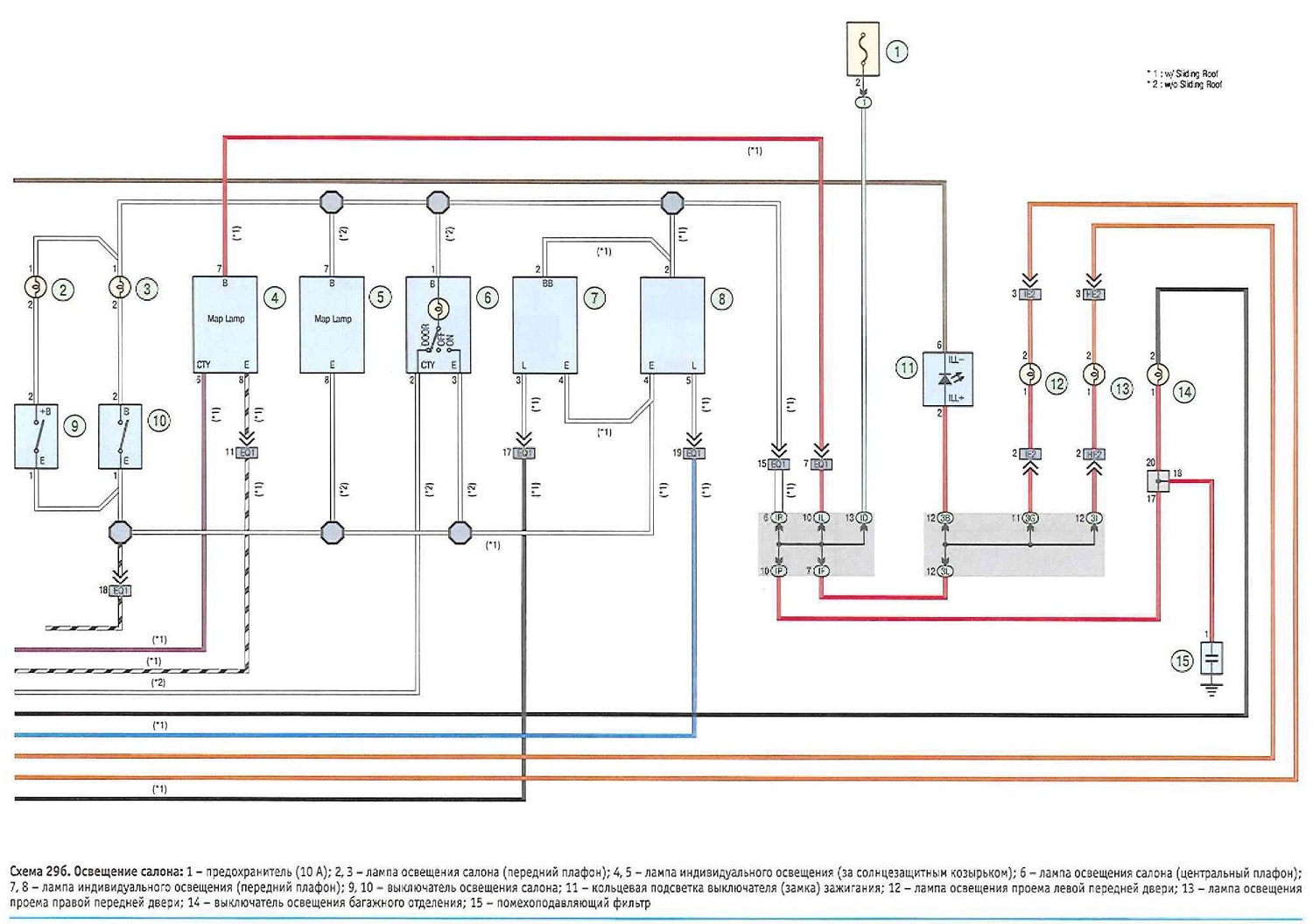

Схема 29 б. Освещение салона:

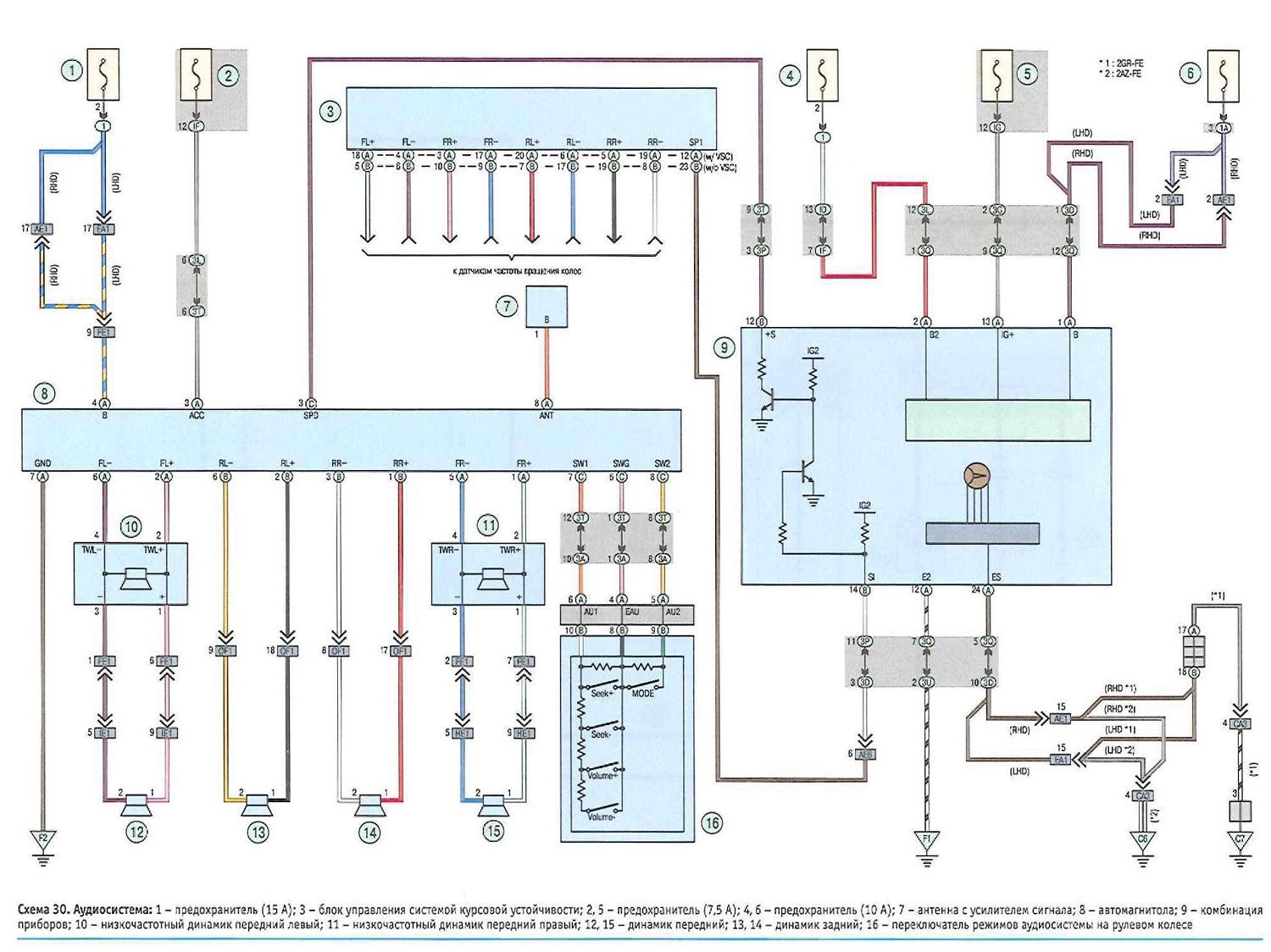

Схема 30. Аудиосистема:











Схема 31а. Система охраны автомобиля:
