Toyota Camry (2005+). Электросхемы - часть 18









Схема 25а. Передние противотуманные фары:















Схема 25 б. Передние противотуманные фары

Схема 26а. Задние противотуманные фонари:











Схема 26б. Задние противотуманные фонари

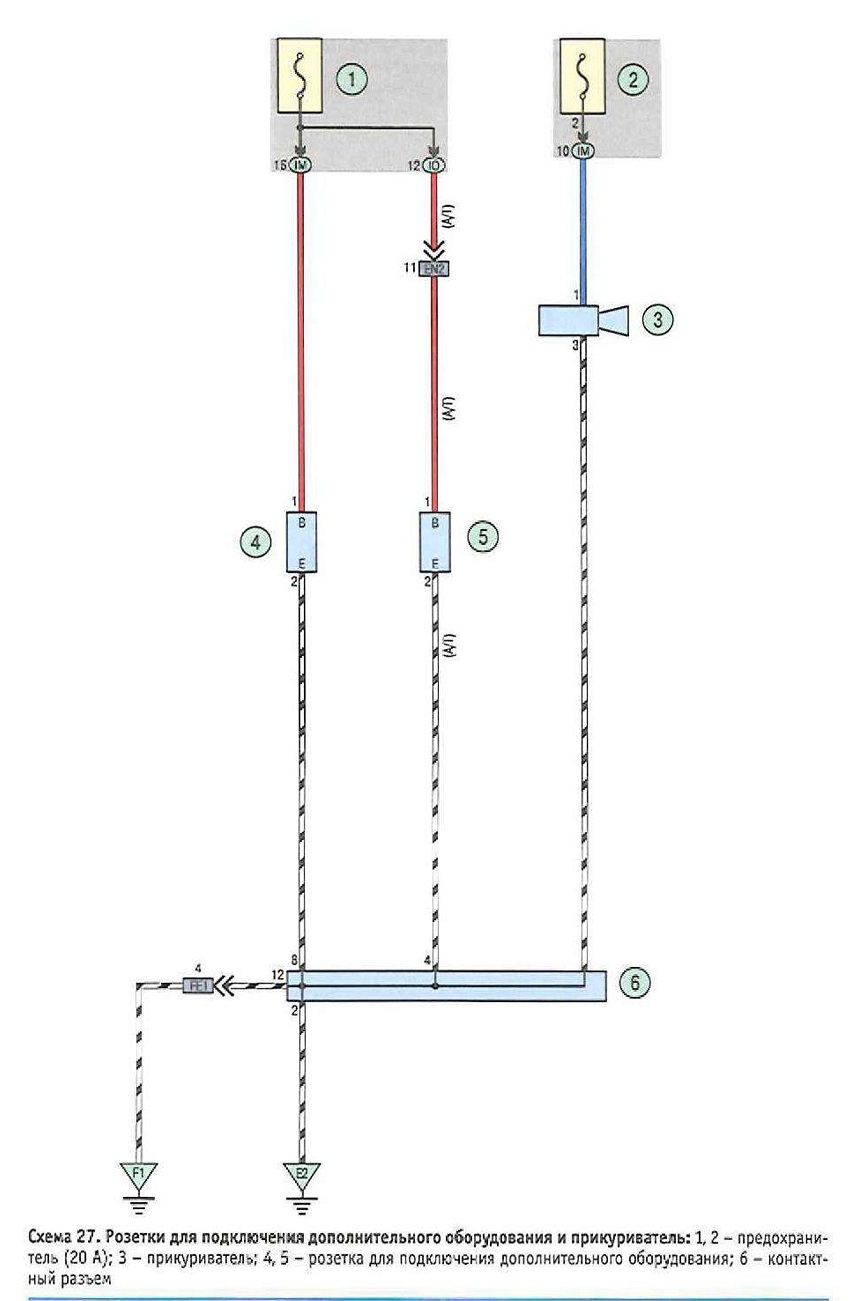

Схема 27. Розетки для подключения дополнительного оборудования и прикуриватель:













Схема 23. Фонари заднего хода:
