Toyota Camry (2005+). Электросхемы - часть 14

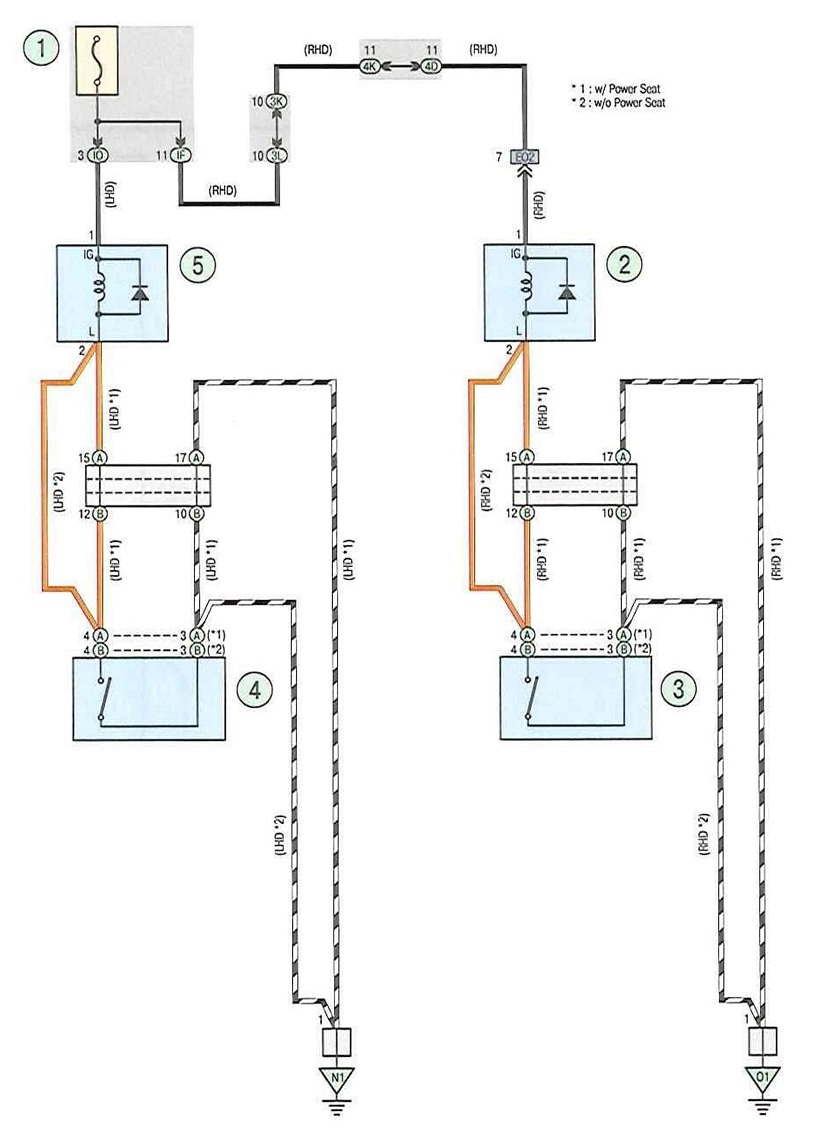

Схема 18. Система пассивной безопасности (ремни безопасности): 1 - предохранитель (10 А); 2 - преднатяжитель ремня безопасности пассажира; 3,4 - выключатель; 5 - преднатяжитель ремня безопасности водителя

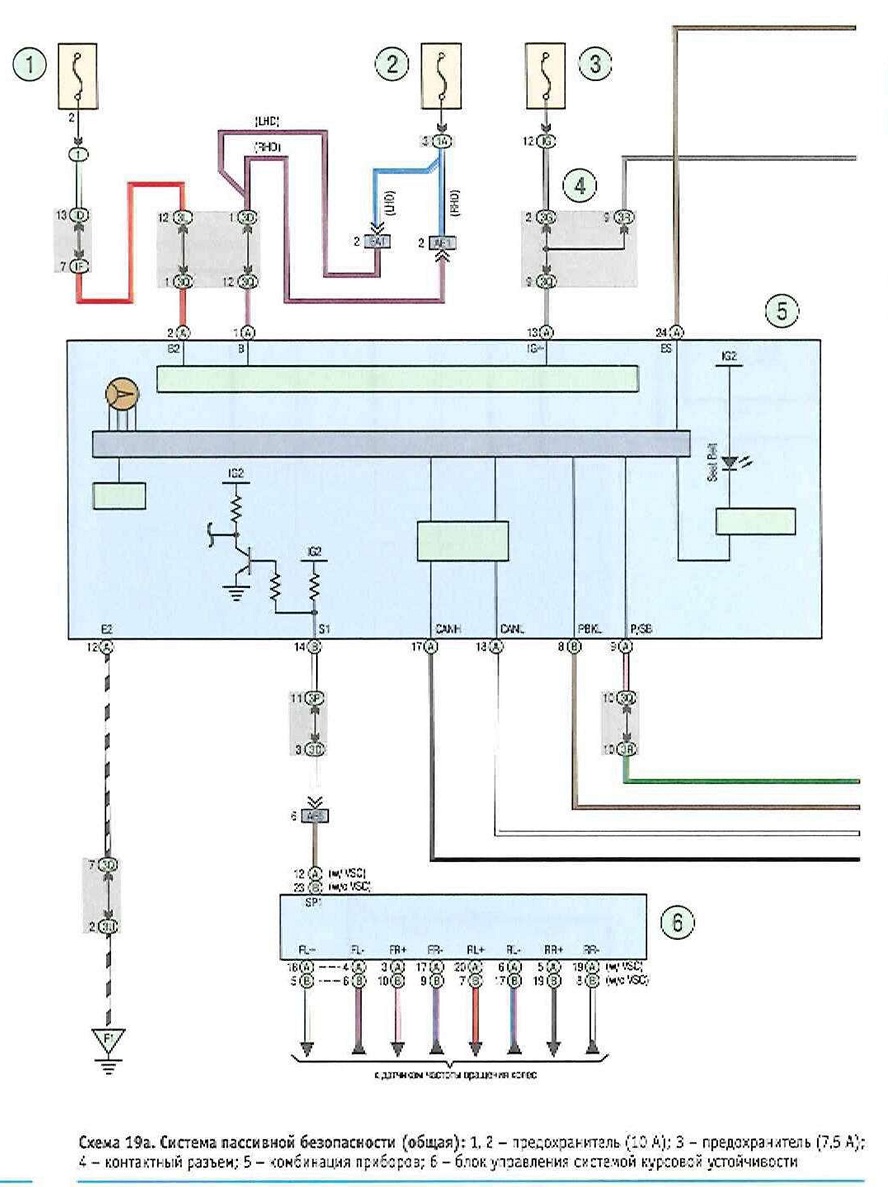

Схема 19а. Система пассивной безопасности (общая)

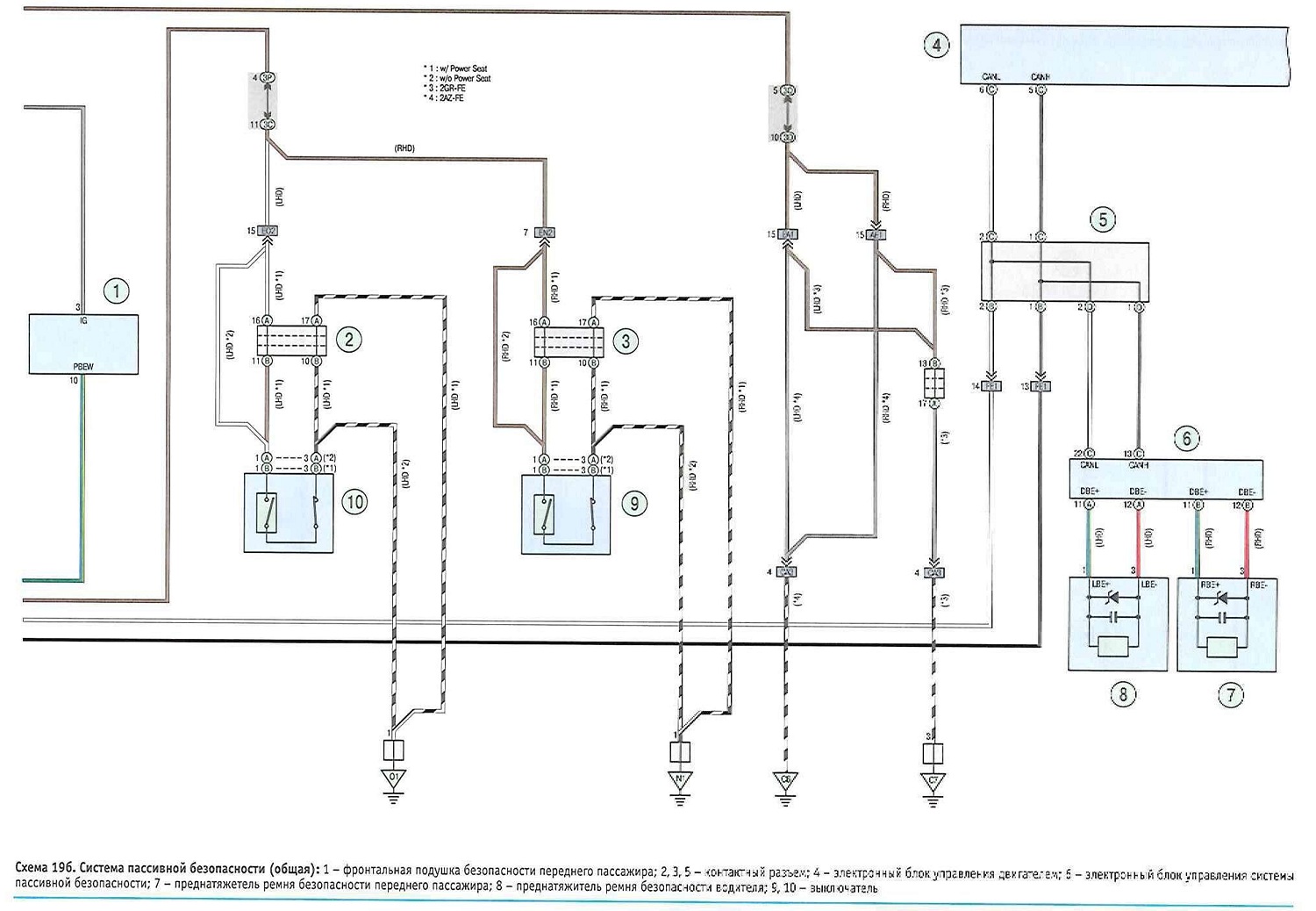

Схема 19б. Система пассивной безопасности (общая):

















Схема 19в. Система пассивной безопасности (общая):
1 - электронный блок управления двигателем; 2,4,5 - выключатель; 3 - контактный разъем













Схема 20а. Система пассивной безопасности (подушка безопасности, с левым рулевым управлением):
