Toyota Camry (2005+). Электросхемы - часть 17









Схема 21г. Комбинация приборов:









Схема 22. Соединения диагностического разъема

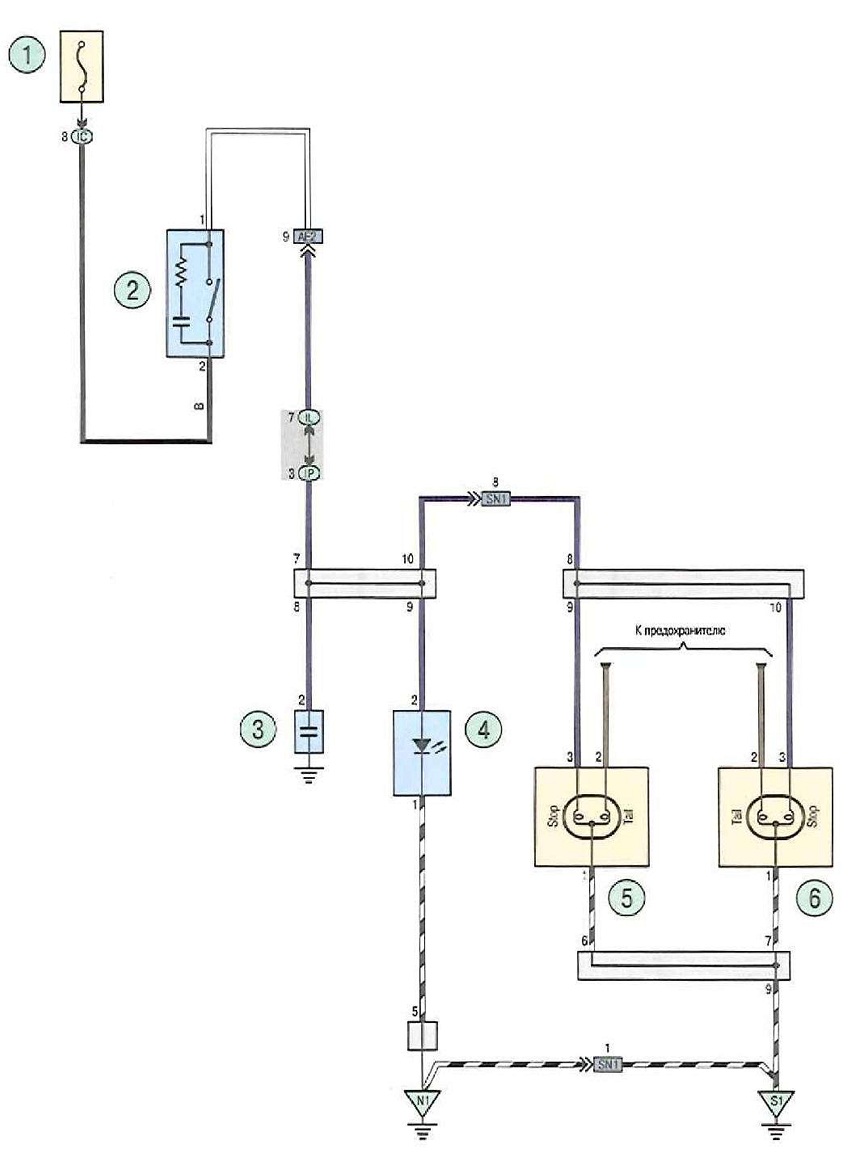

Cxема  23- Стоп-сигналы: 1 - предохранитель (10 А); 2 - выключатель лампы стоп-сигнала; 3 - помехоподавляющий фильтр; 4 - дополнительный стоп-сигнал; 5 - правый задний фонарь; 6 - левый задний фонарь











Схема 24. Указатели поворота и аварийная сигнализация
