Toyota Camry (2005+). Электросхемы - часть 15









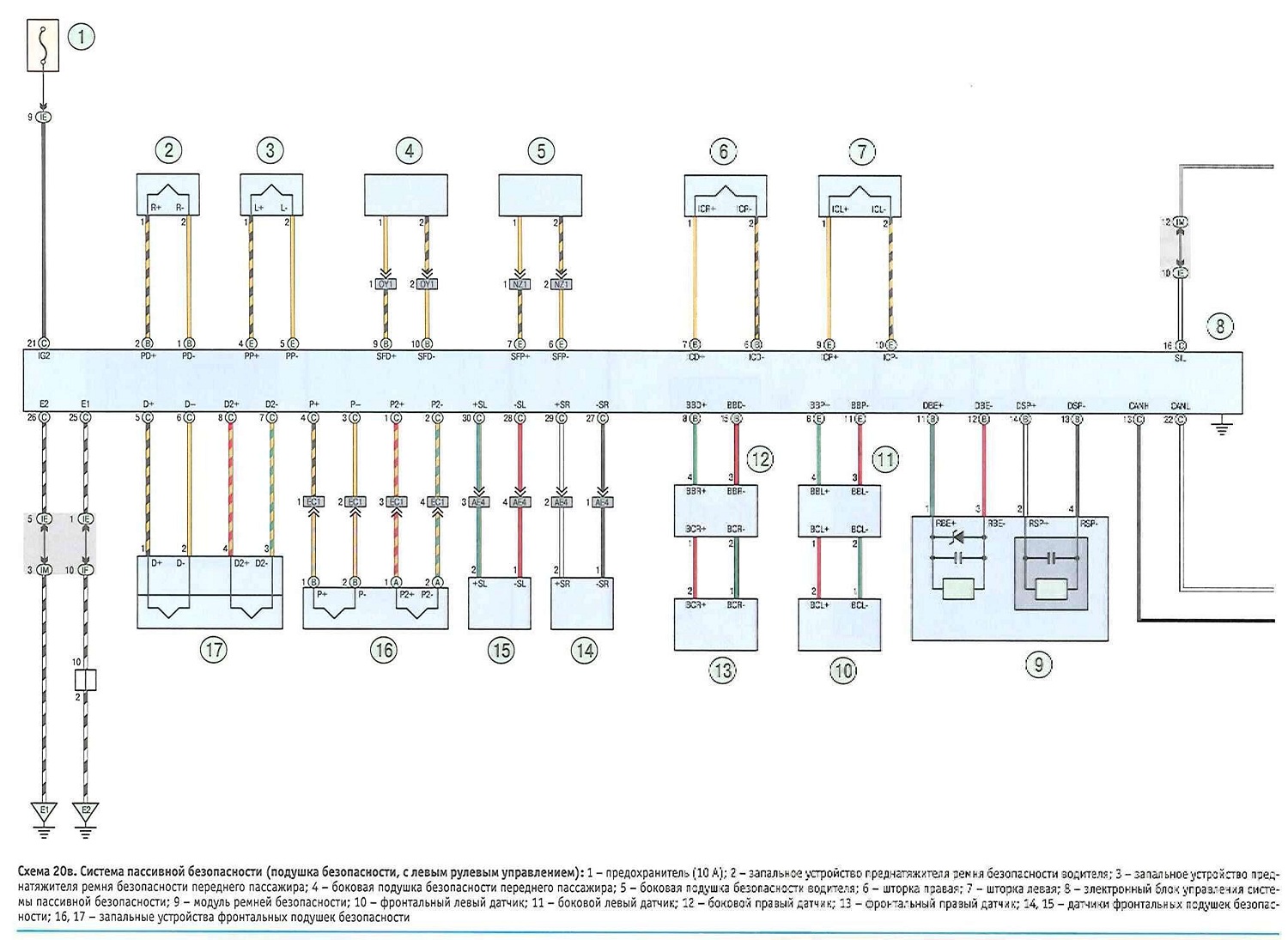

Схема 20 б. Система пассивной безопасности (подушка безопасности, с левым рулевым управлением):









Схема 20е. Система пассивной безопасности (подушка безопасности, с левым рулевым управлением):











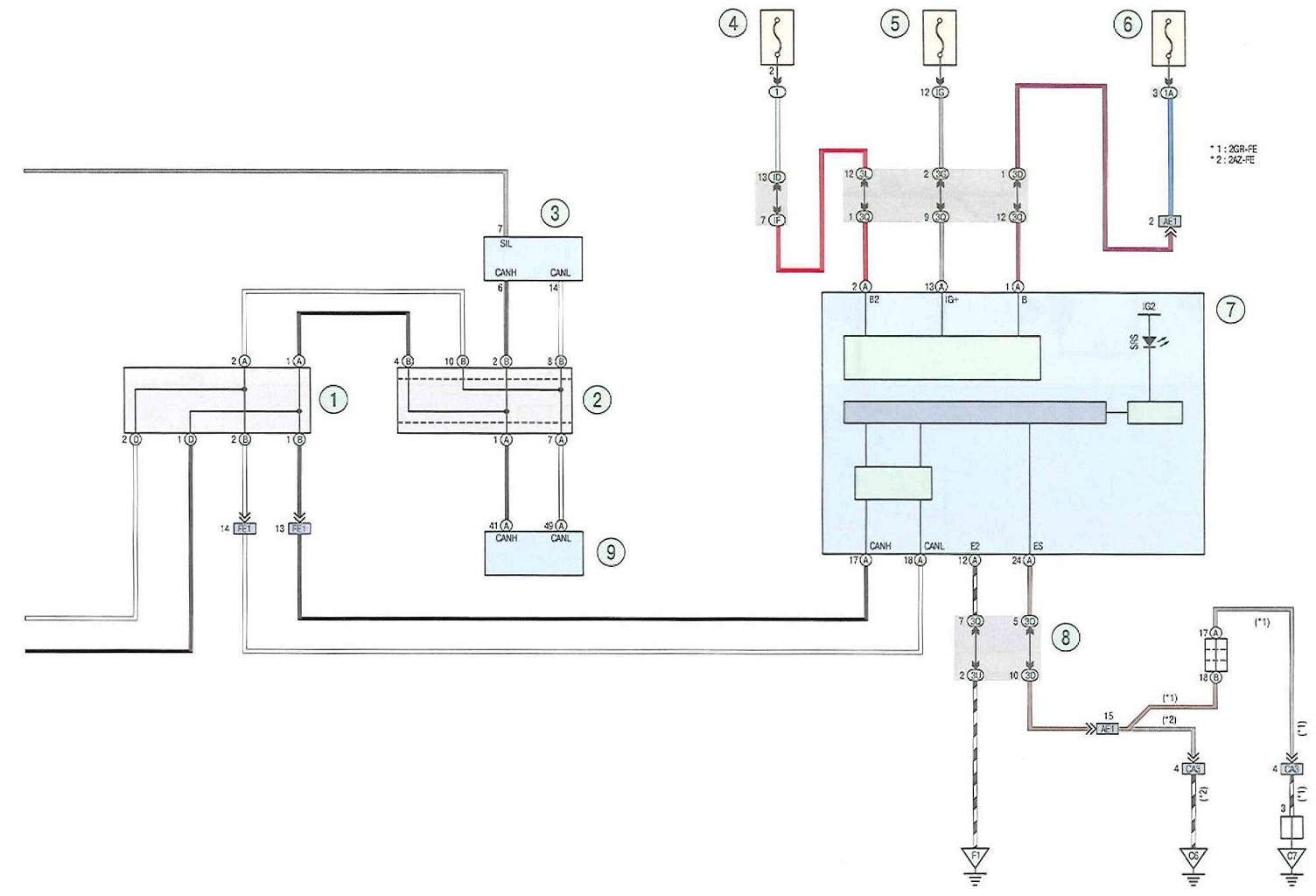

Схема 20г. Система пассивной безопасности (подушка безопасности, с левым рулевым управлением): 1, 2,8 - контактный разъем; 3 - диагностический разъем; 4, б - предохранитель (10 А); 5 - предохранитель (7,5 А); 7 - комбинация приборов; 9 - электронный блок управления двигателем
