Toyota Camry (2005+). Электросхемы - часть 12

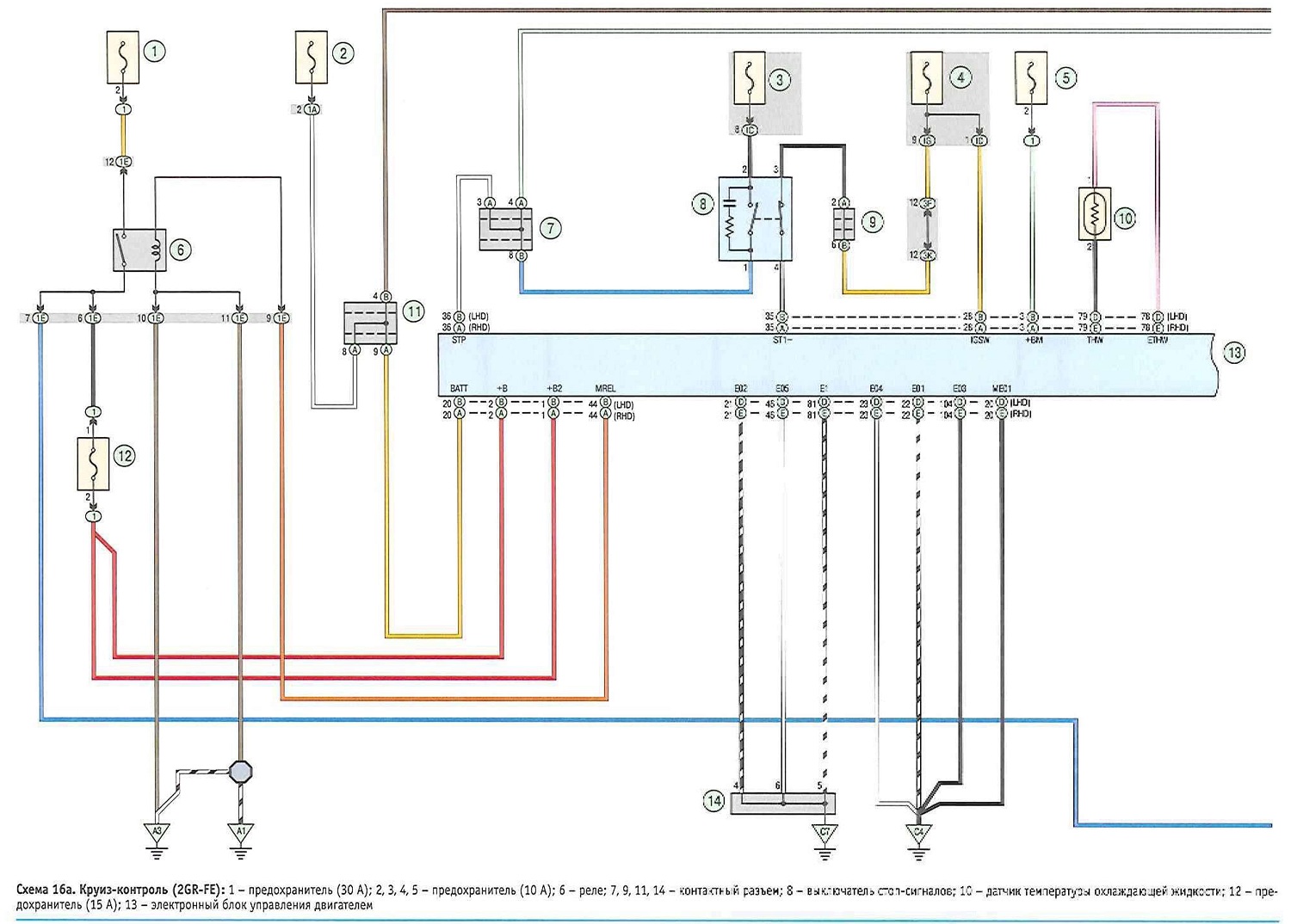

Схема 16а. Круиз-контроль (2GR-FE):

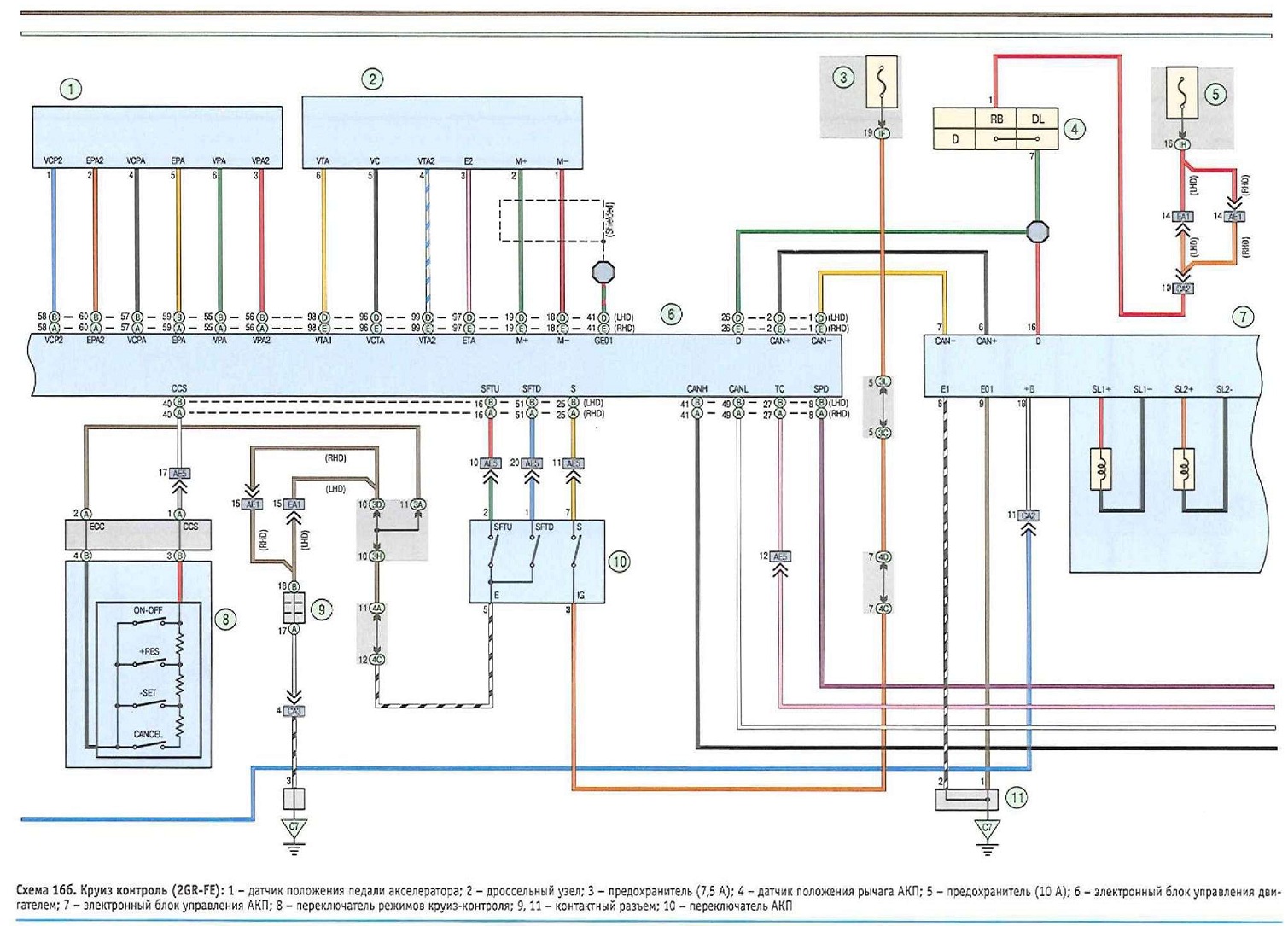

Схема 16б. Круиз контроль (2GR-FE):









Схема 1бв. Круиз-контроль (2GR-FE):

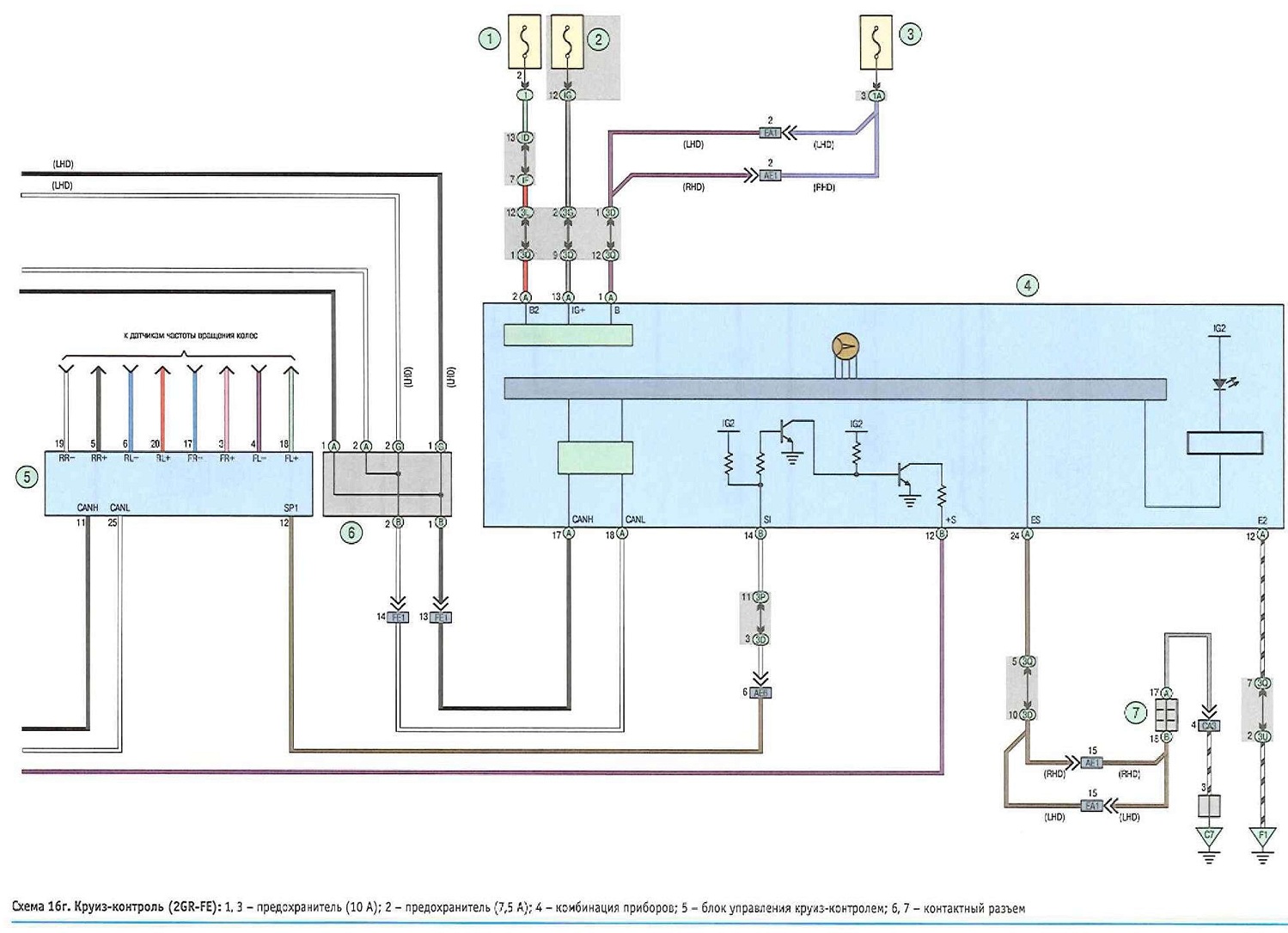

Схема 16г. Круиз-контроль (2GR-FE):
