Toyota Camry (2005+). Электросхемы - часть 22

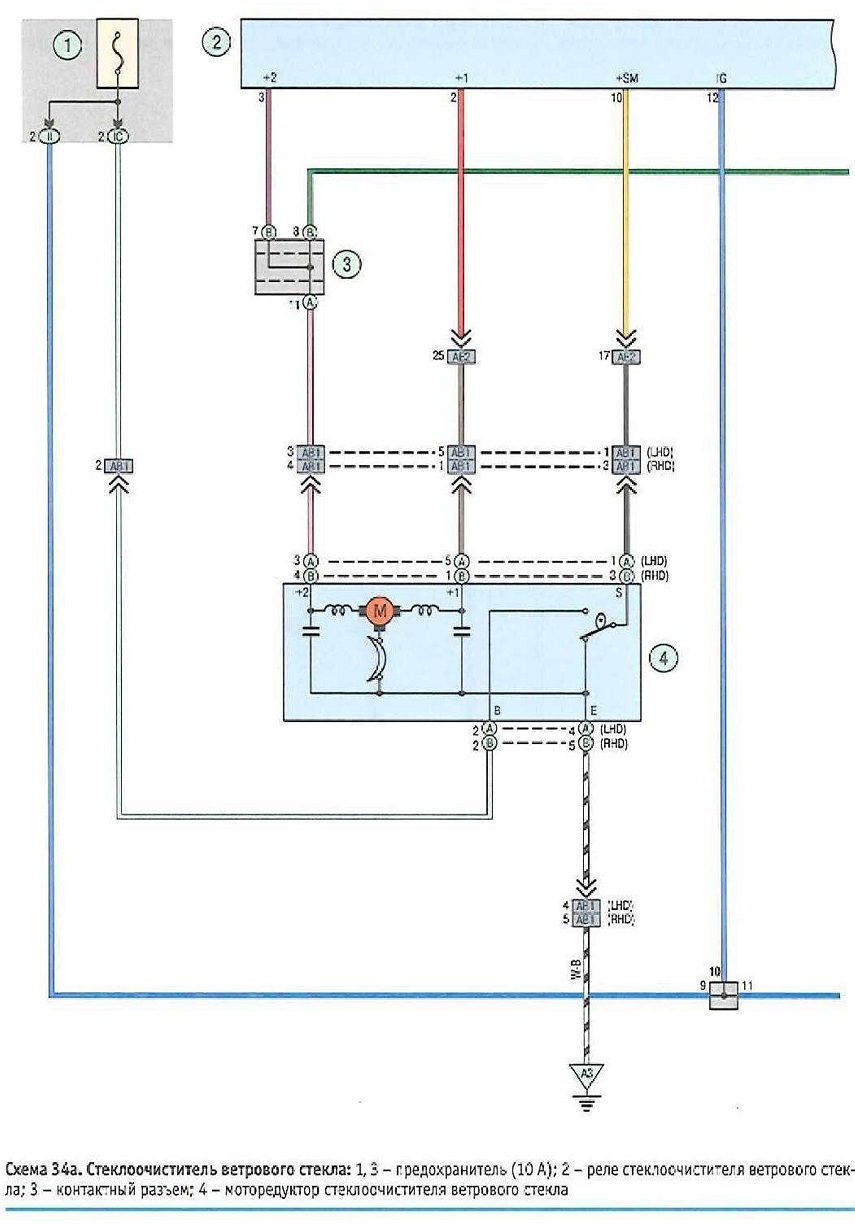

Схема 34а. Стеклоочиститель ветрового стекла:











Схема 34б. Стеклоочиститель ветрового стекла:









Схема 34в. Стеклоочиститель ветрового стекла:

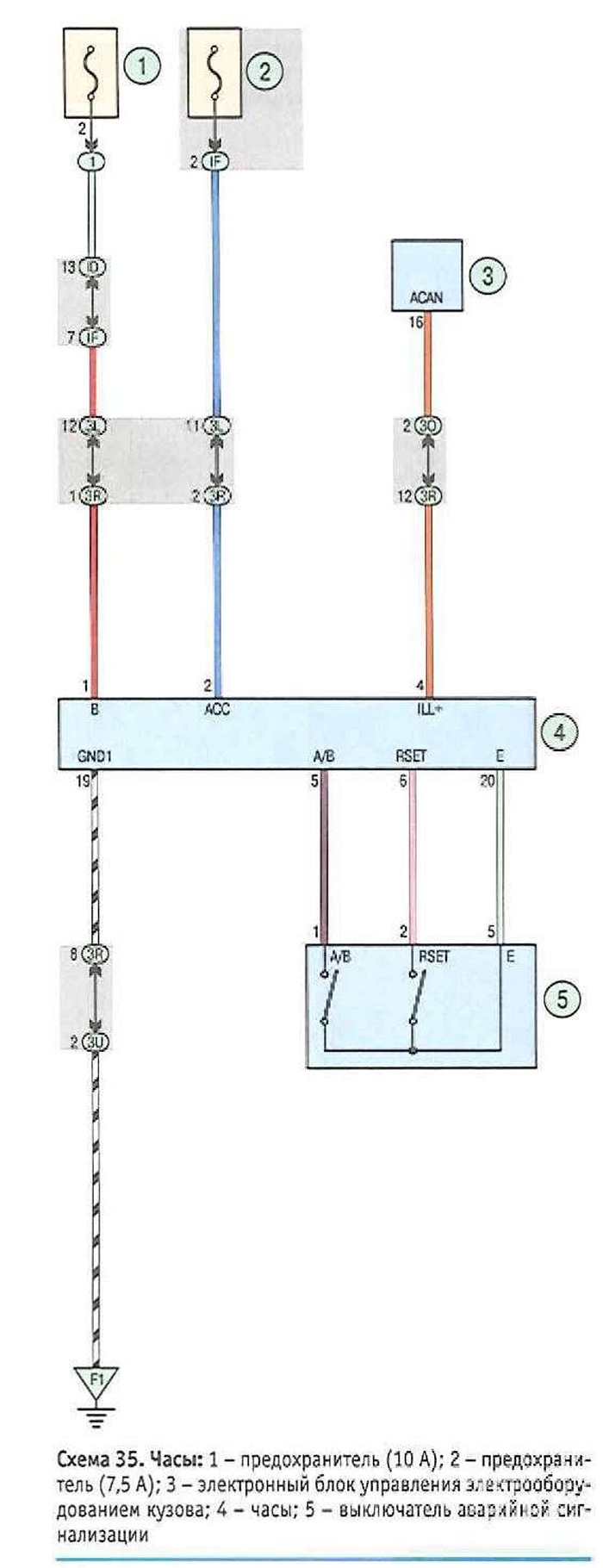

Схема 35. Часы:
