Toyota Camry (2005+). Электросхемы - часть 10

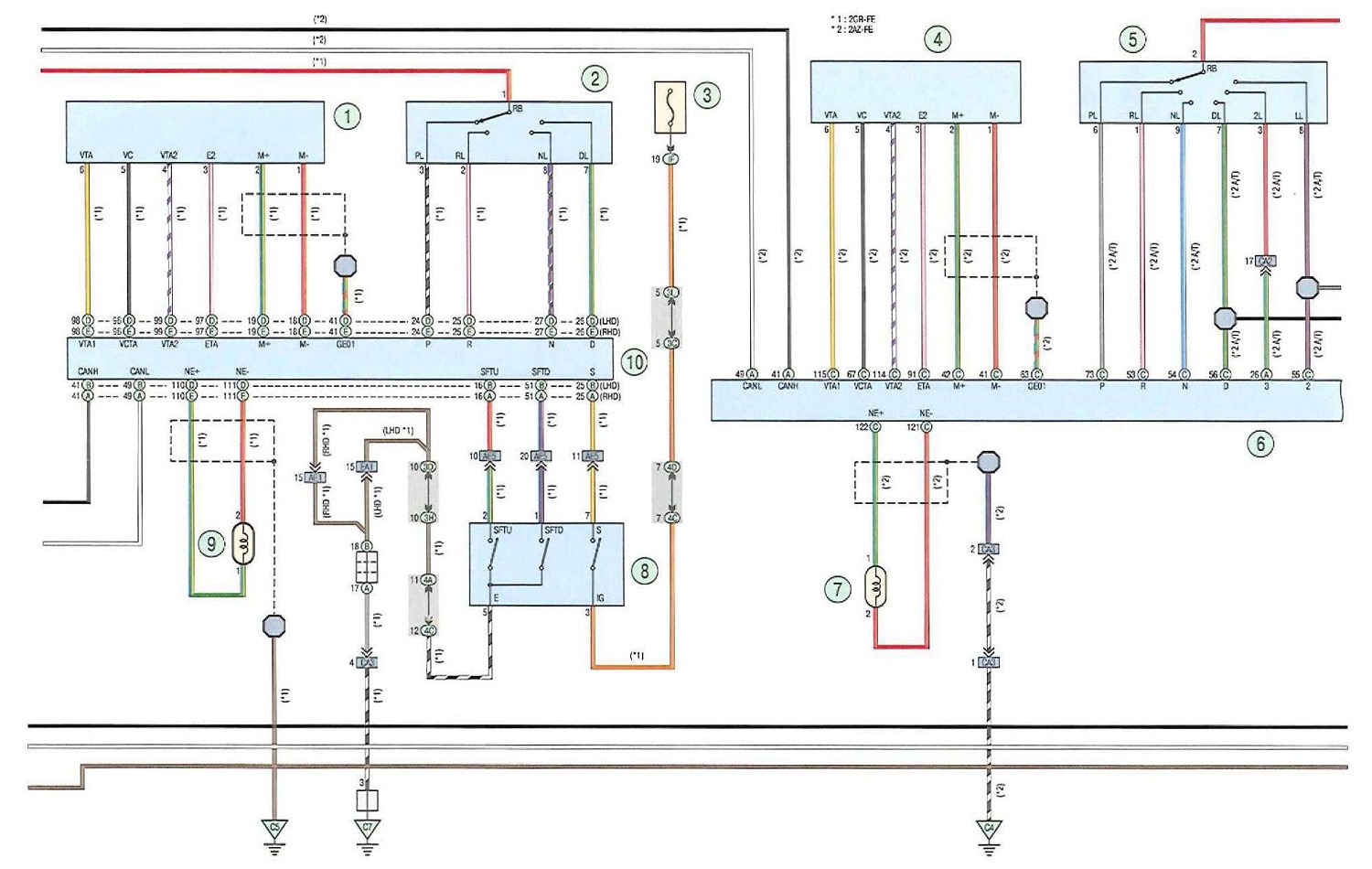

Схема 13в. Антиблокировочная система тормозов (ABS) с системой курсовой устойчивости: 1,4 - дроссельный узел; 2,5 - датчик положения рычага селектора; 3 - предохранитель (7,5 А); б - электронный блок управления двигателем; 7,9 - датчик положения коленчатого вала; 8 - переключатель

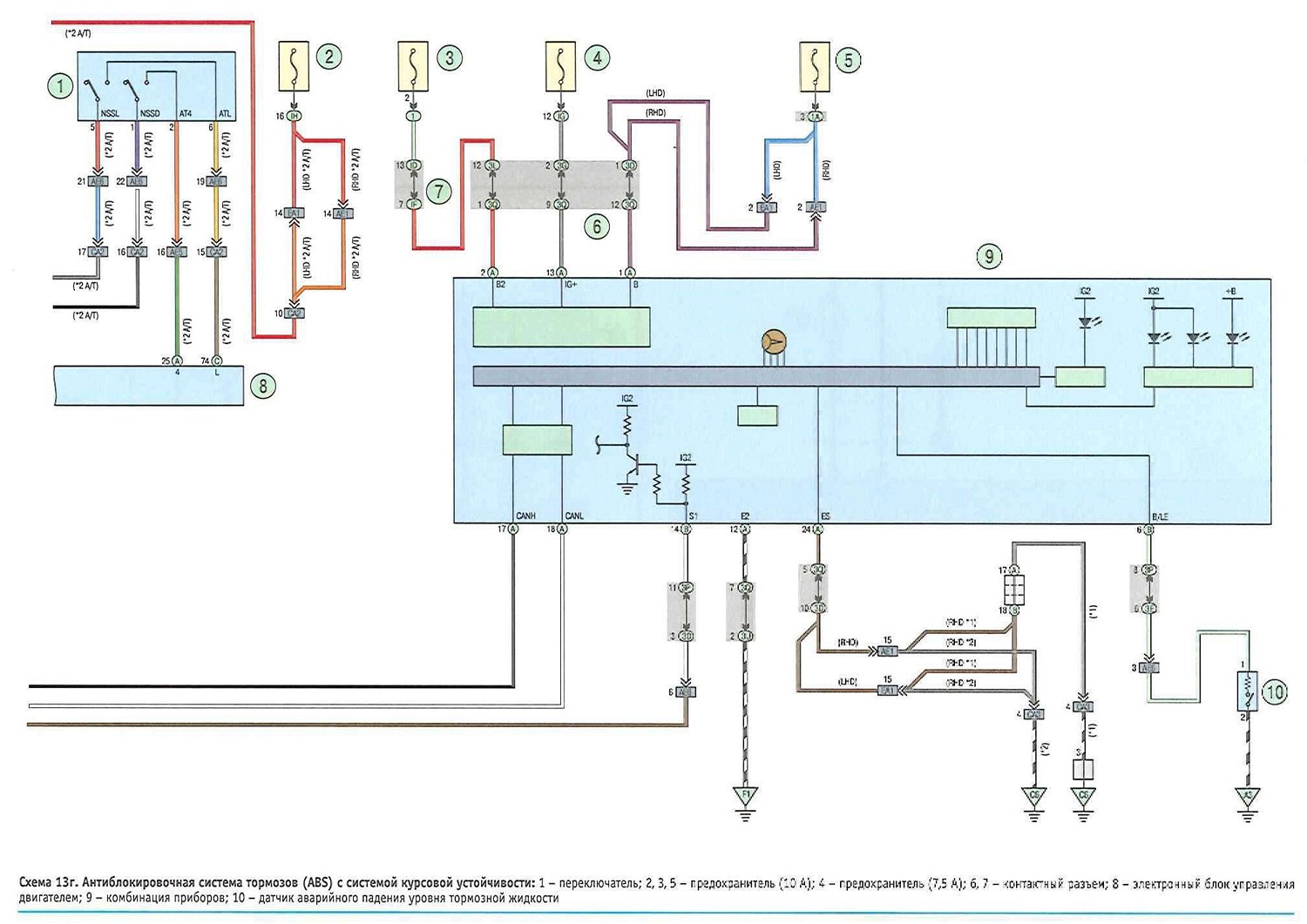

Схема 13г. Антиблокировочная система тормозов (ABS) с системой курсовой устойчивости

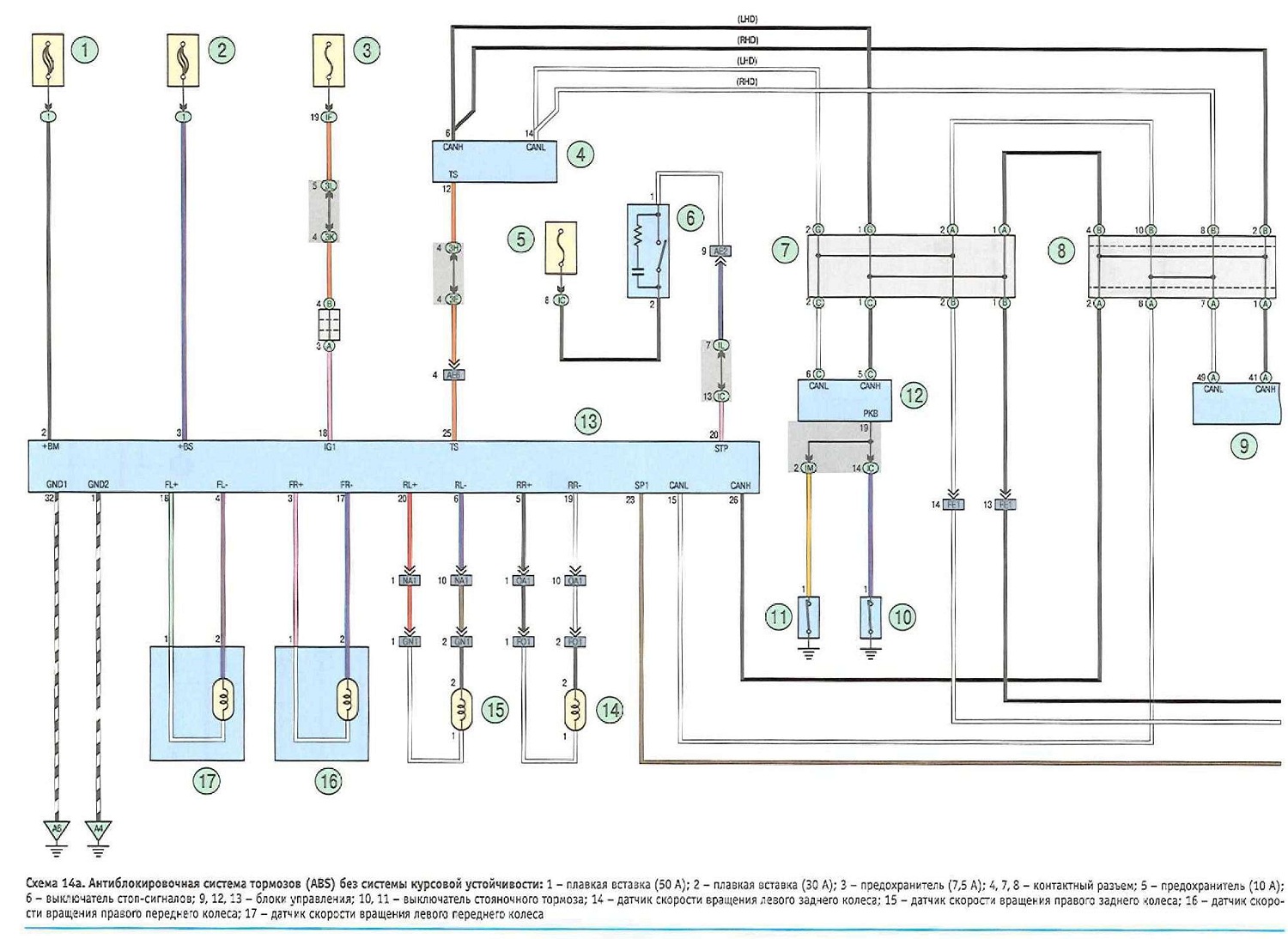

Схема 14а. Антиблокировочная система тормозов (ABS) без системы курсовой устойчивости:









Схема 14 б. Антиблокировочная система тормозов (ABS) без системы курсовой устойчивости:
