Toyota Camry (2005+). Электросхемы - часть 9









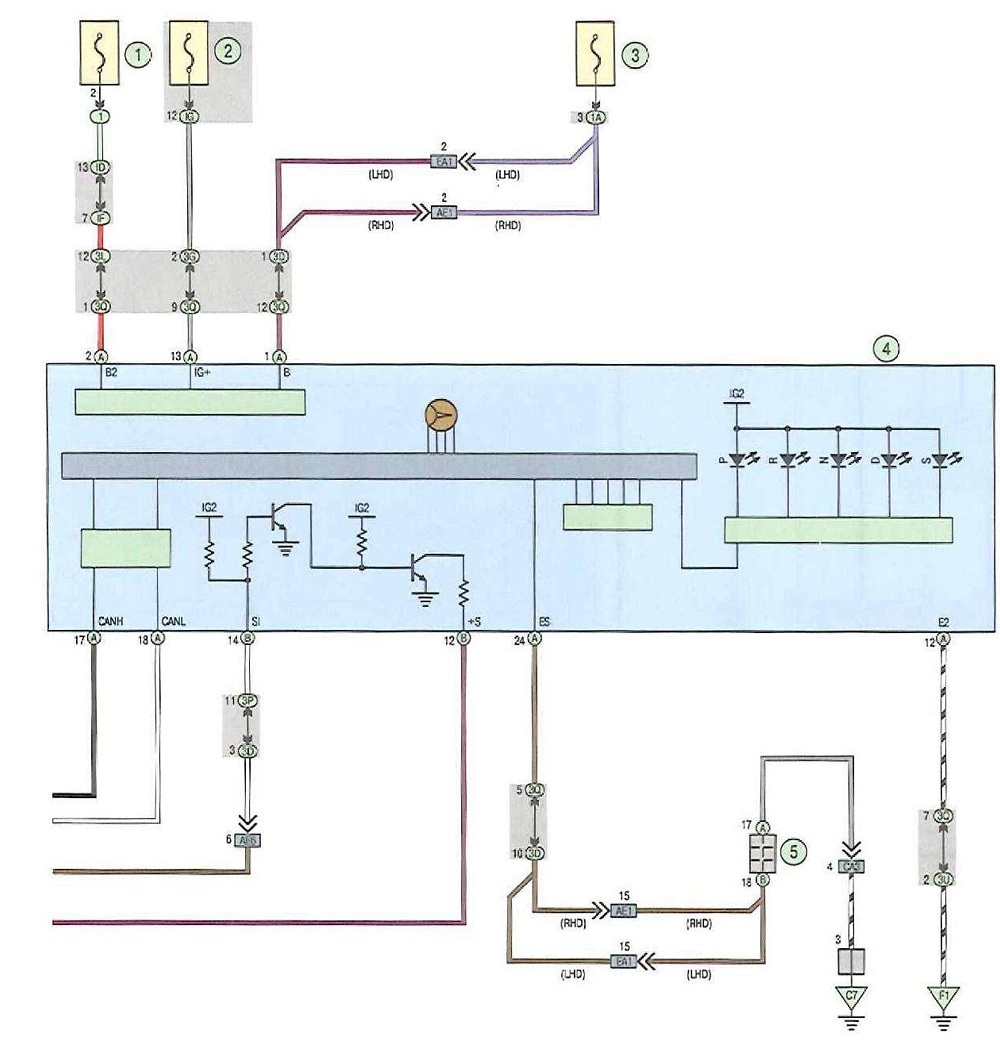

Схема 11 д. Автоматическая коробка передач с электронным управлением (2GR-FE): 1, 3 - предохранитель (10 А); 2 - предохранитель (7,5 А); 4 - комбинация приборов; 5 - контактный разъем











Схема 12. Блокировка автоматической коробки передач с электронным управлением













Схема 13а. Антиблокировочная система тормозов (АБ5) с системой курсовой устойчивости:

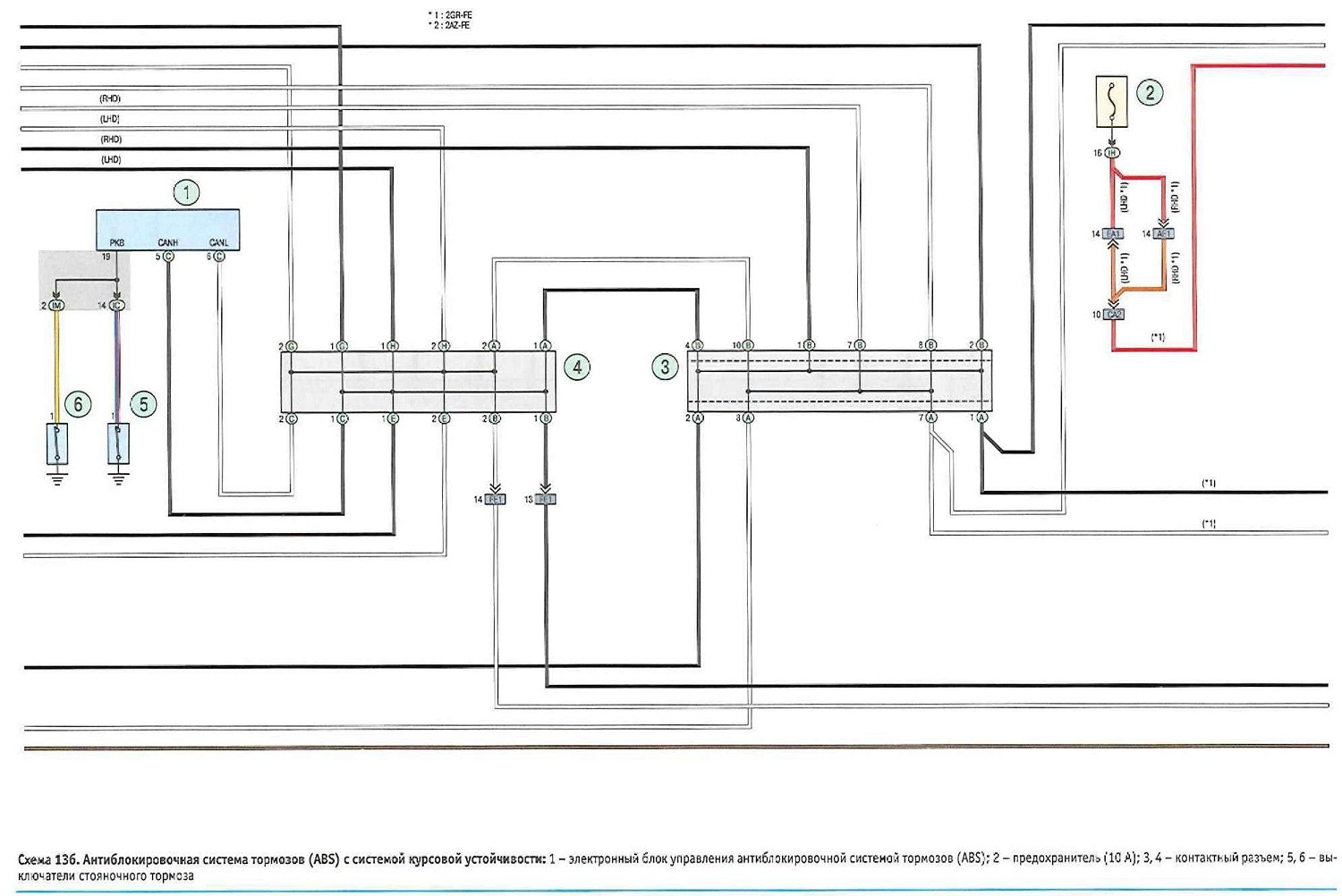

Схема 13 б. Антиблокировочная система тормозов (ABS) с системой курсовой устойчивое™: 1
