Toyota Camry (2005+). Электросхемы - часть 8

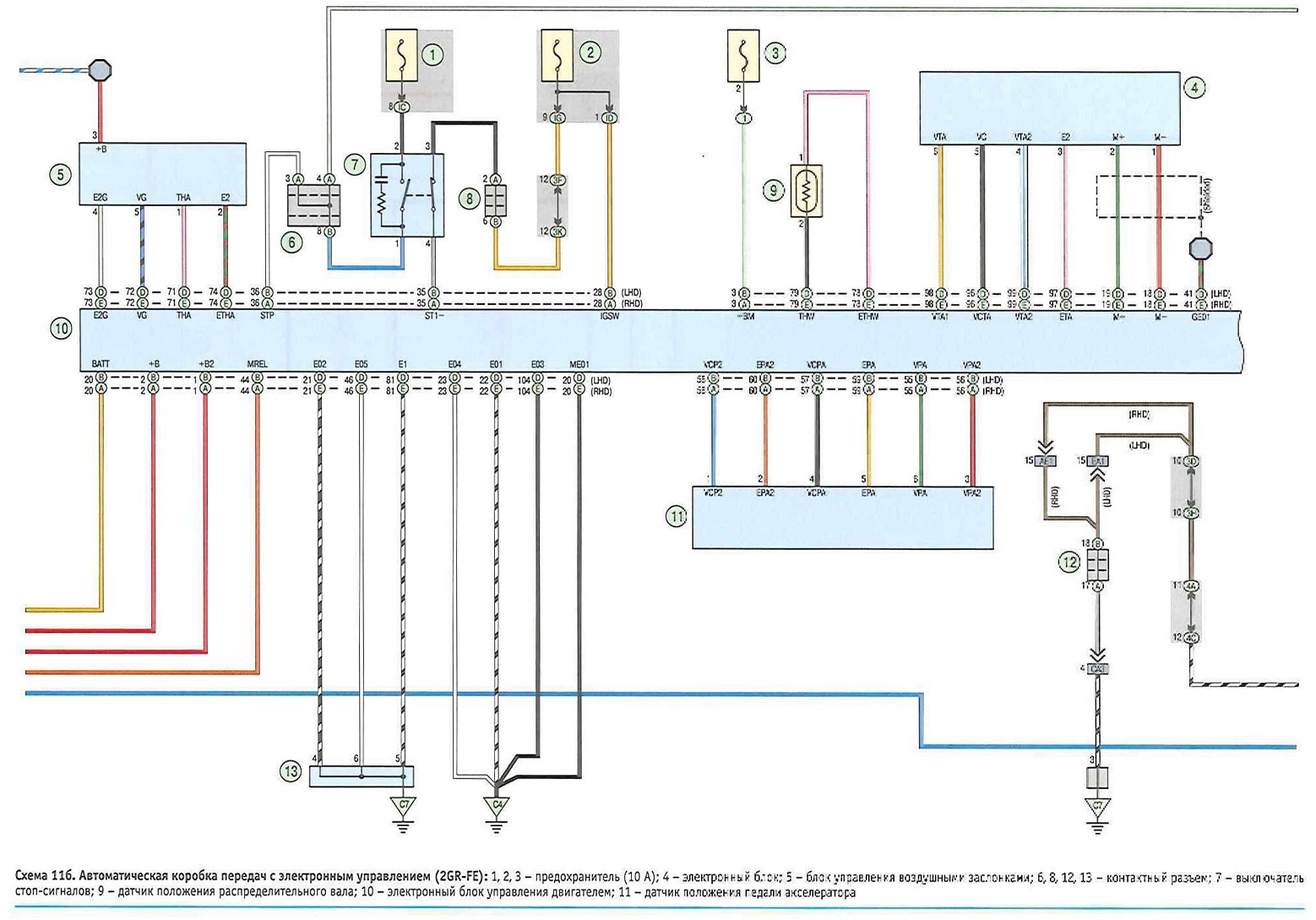

Схема 11 б. Автоматическая коробка передач с электронным управлением (2GR-FE)









Схема 11в. Автоматическая коробка передач с электронным управлением (2GR-FE):

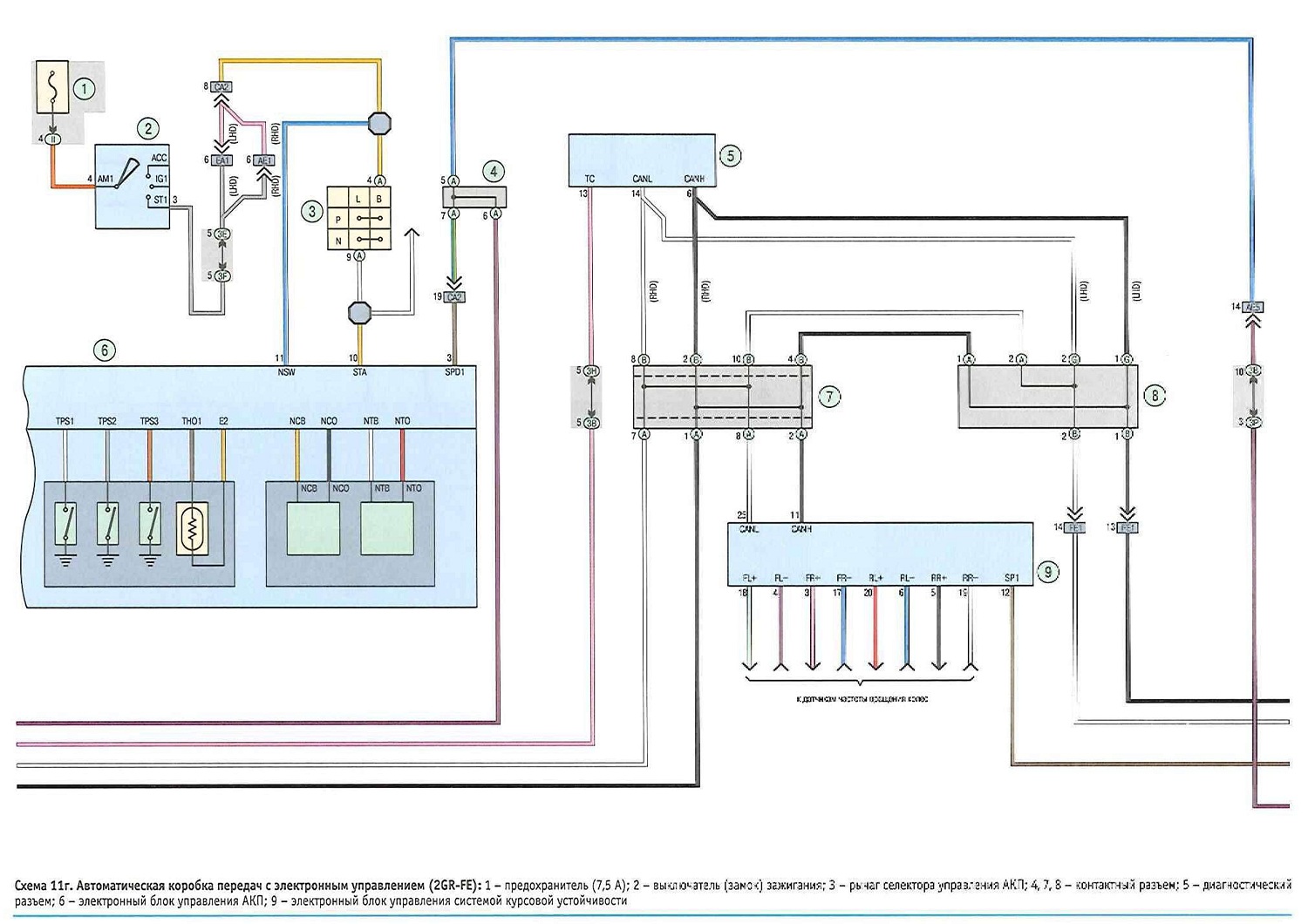

Схема 11г. Автоматическая коробка передач с электронным управлением (2GR-FE):
