Toyota Camry (2005+). Электросхемы - часть 5

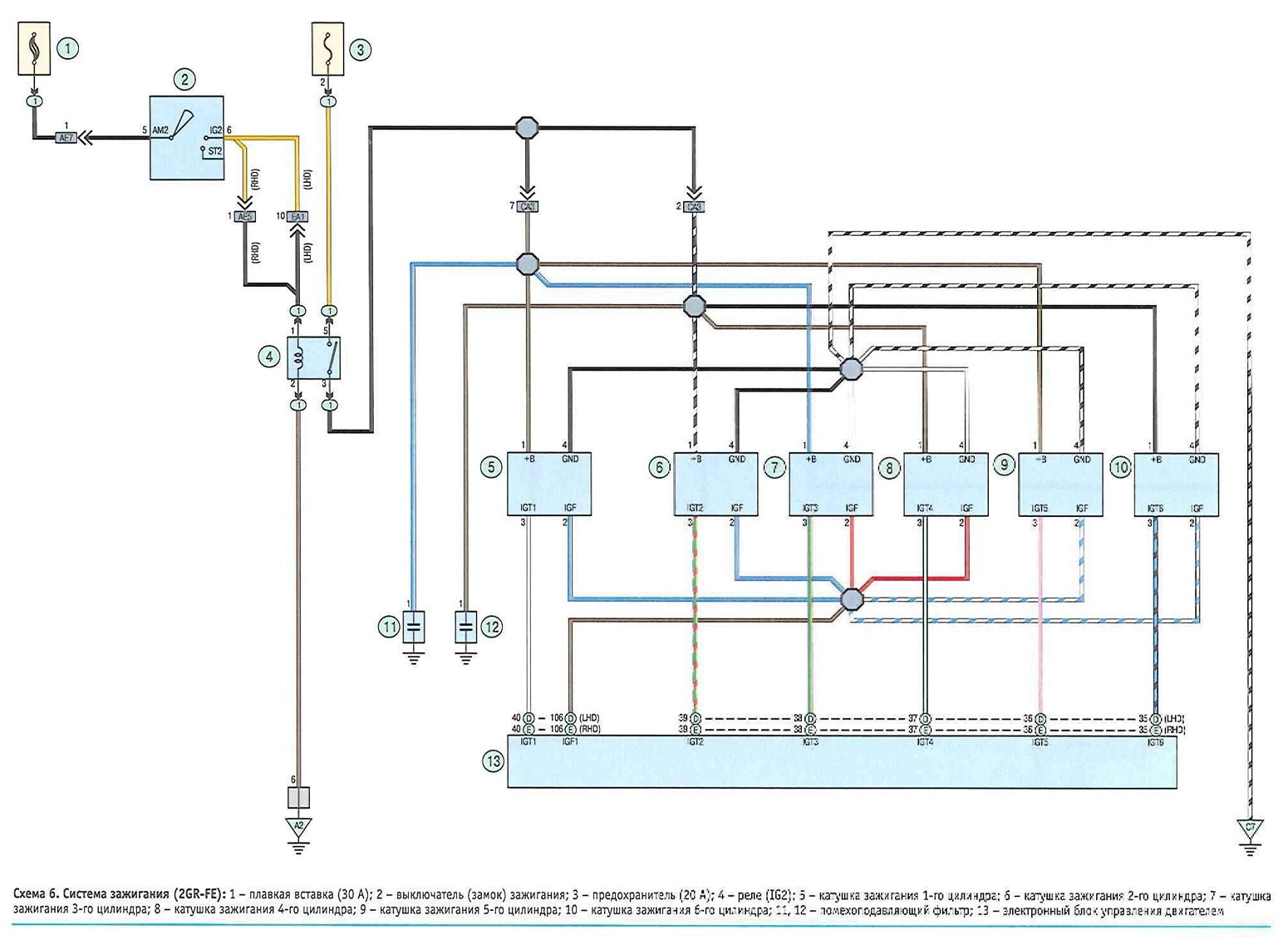

Схема 6. Система зажигания (2GR-FE):

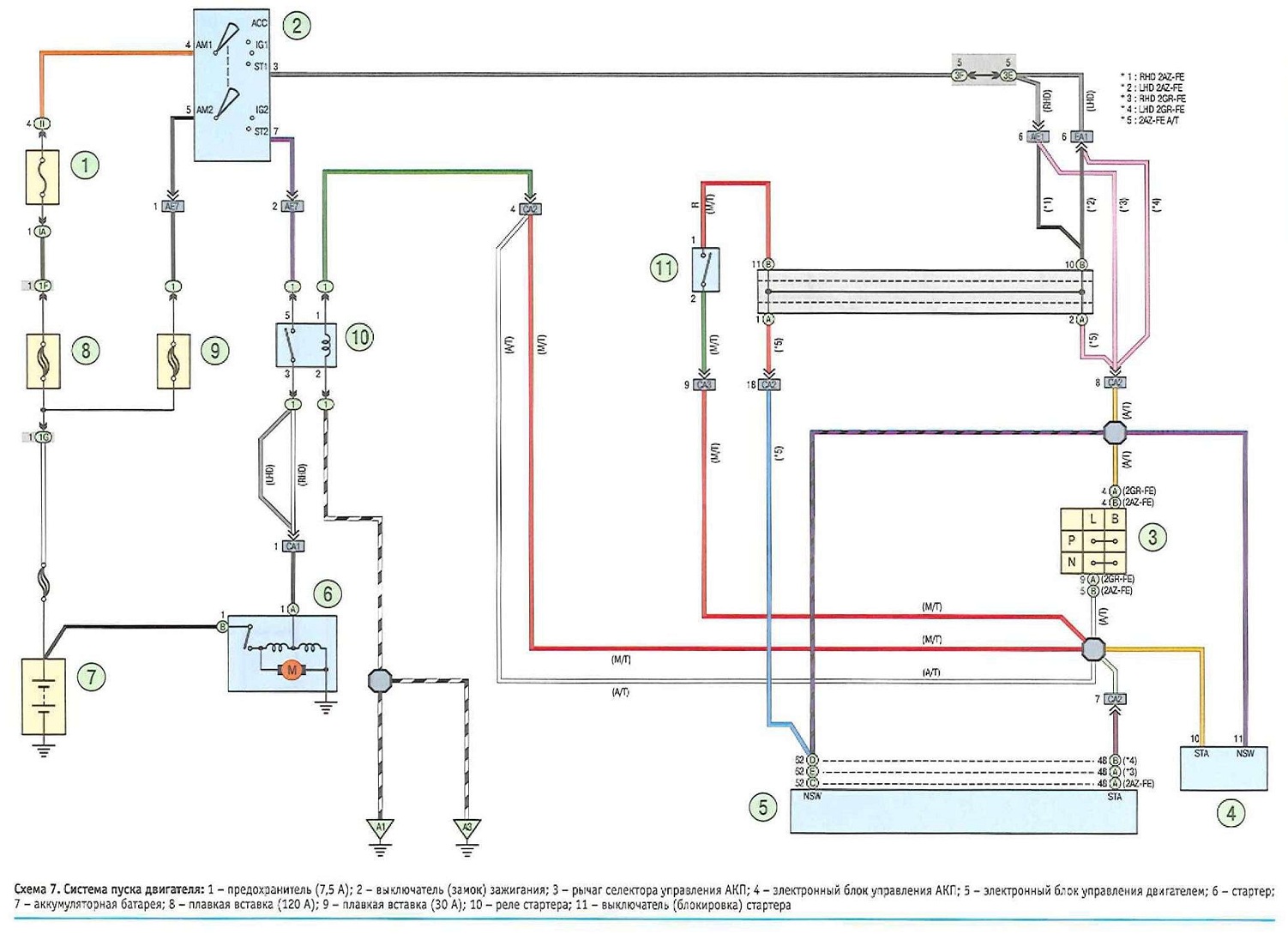

Схема 7. Система пуска двигателя

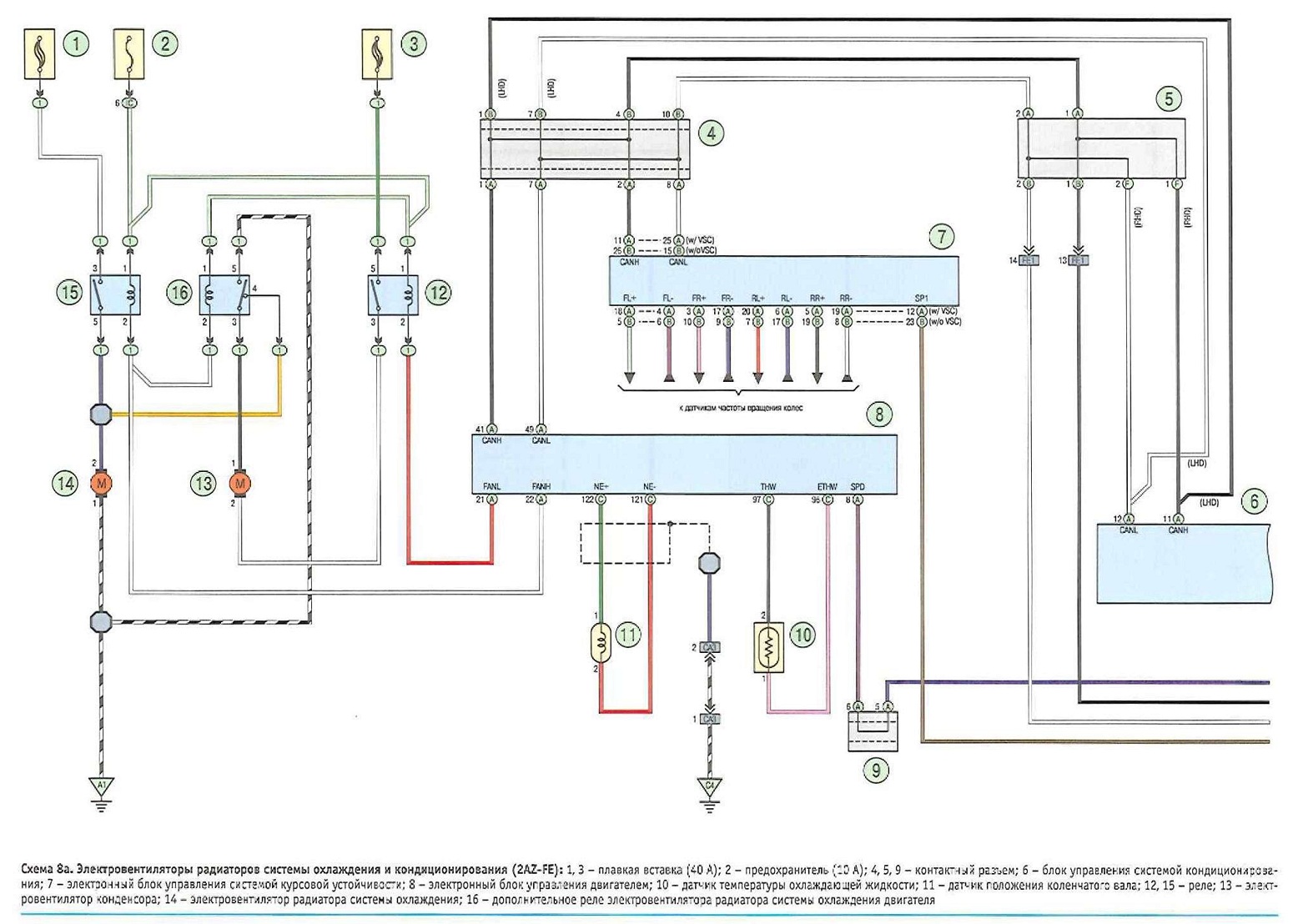

Схема 8а. Электровентиляторы радиаторов системы охлаждения и кондиционирования (2AZ-FE)

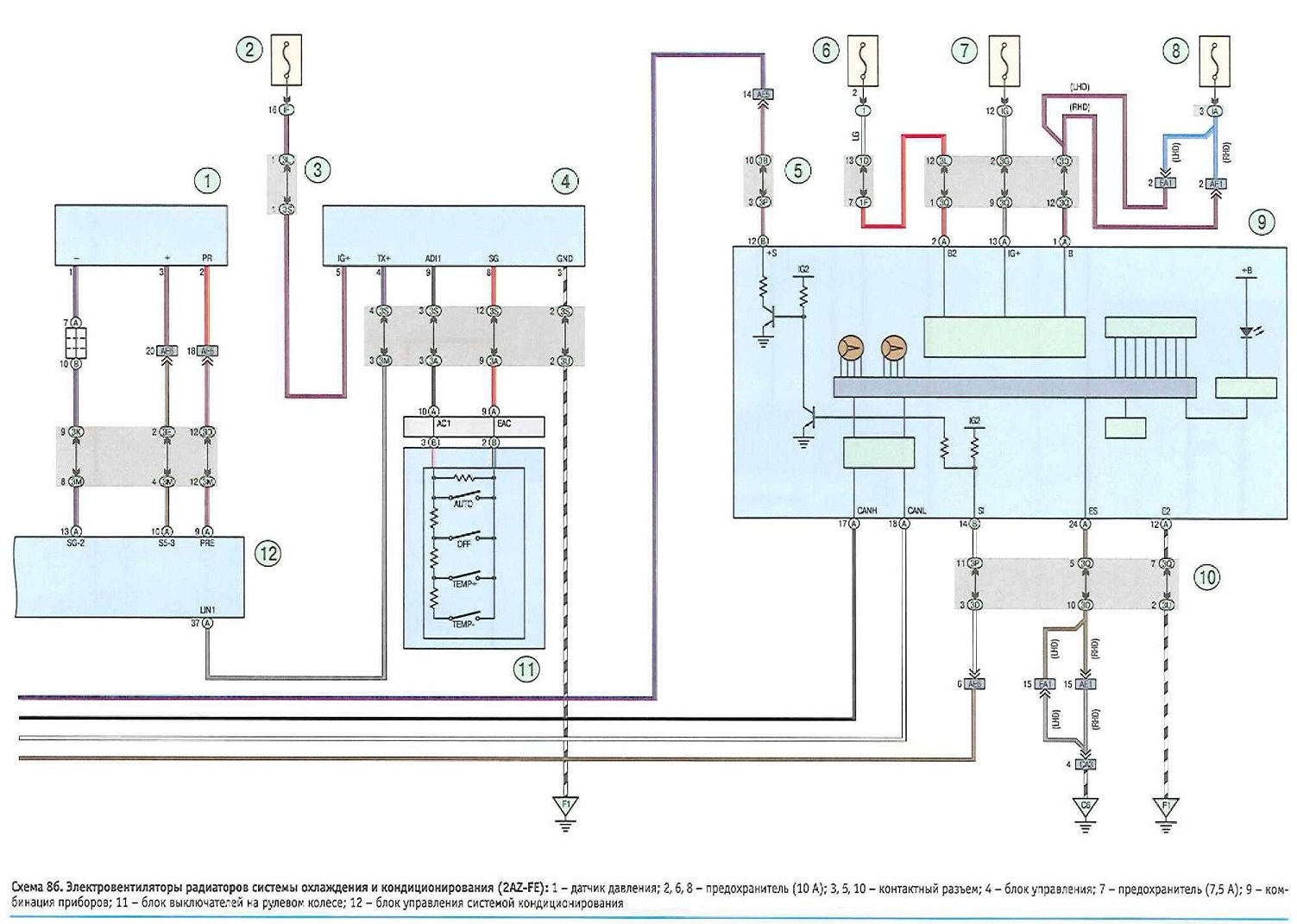

Схема 8б. Электровентиляторы радиаторов системы охлаждения и кондиционирования (2A2-FE):
