Toyota Camry (2005+). Электросхемы - часть 7

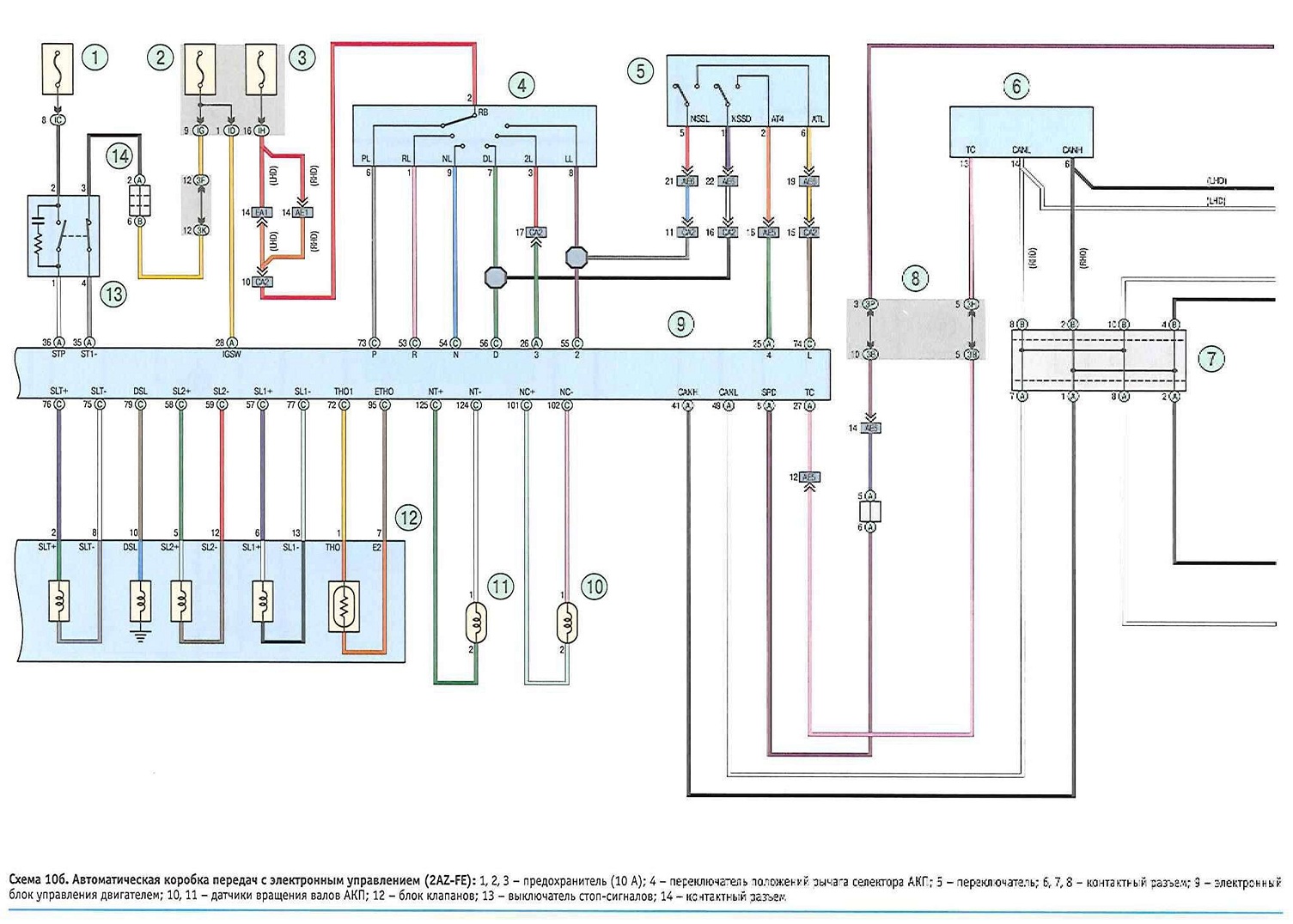

Схема 10 б. Автоматическая коробка передач с электронным управлением (2AZ-FE)

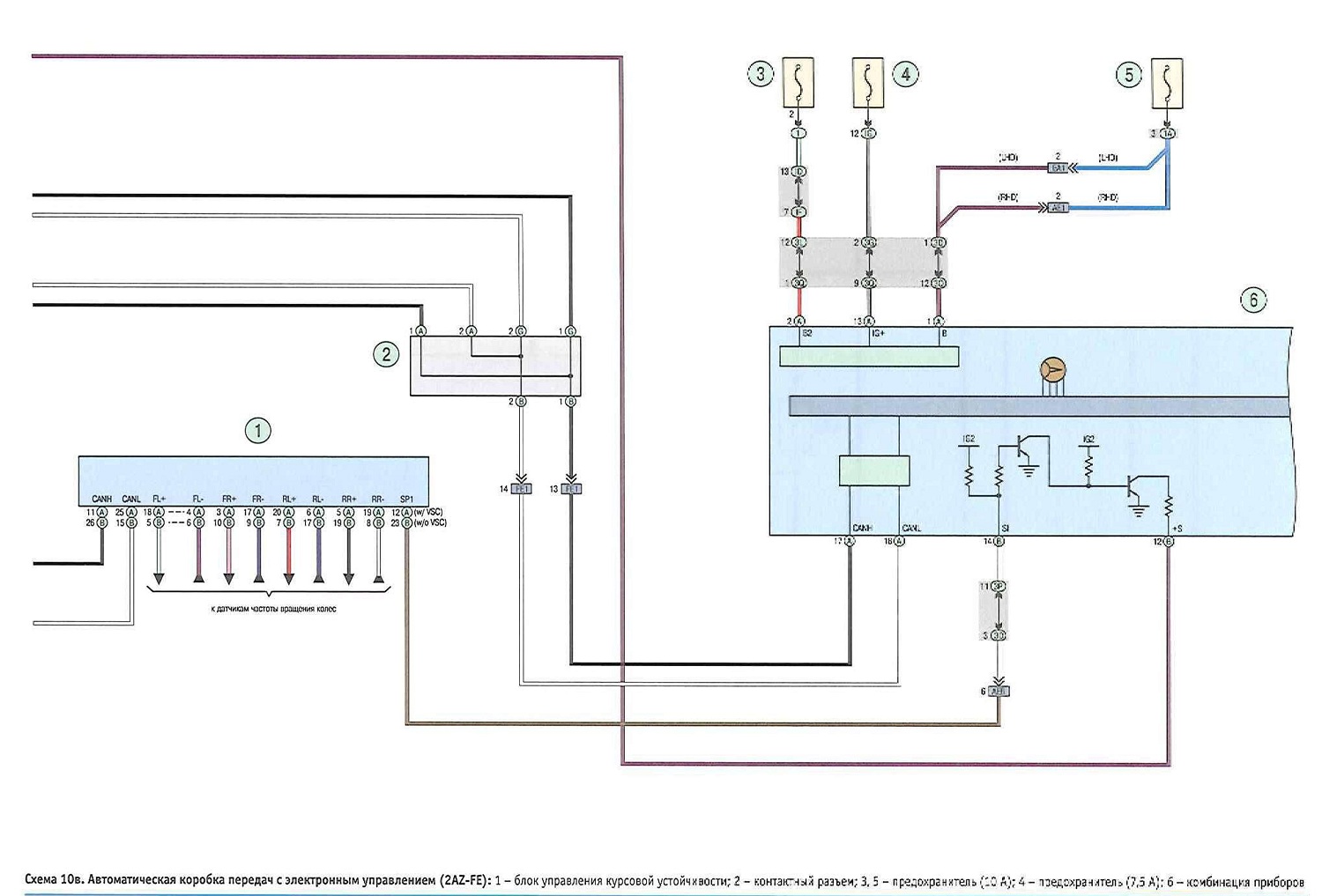

Схема 10в. Автоматическая коробка передач с электронным управлением (2AZ-FE):

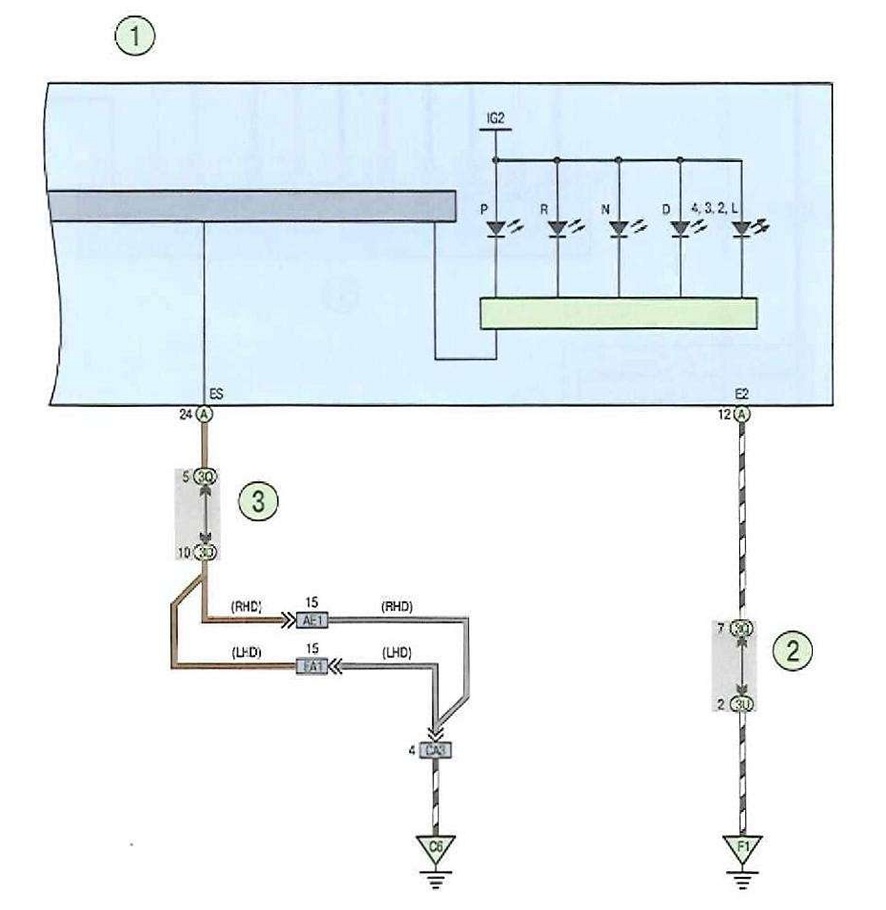

Схема 10г. Автоматическая коробка передач с электронным управлением (2AZ-FE): 1 - комбинация приборов; 2, 3 - контактный разъем

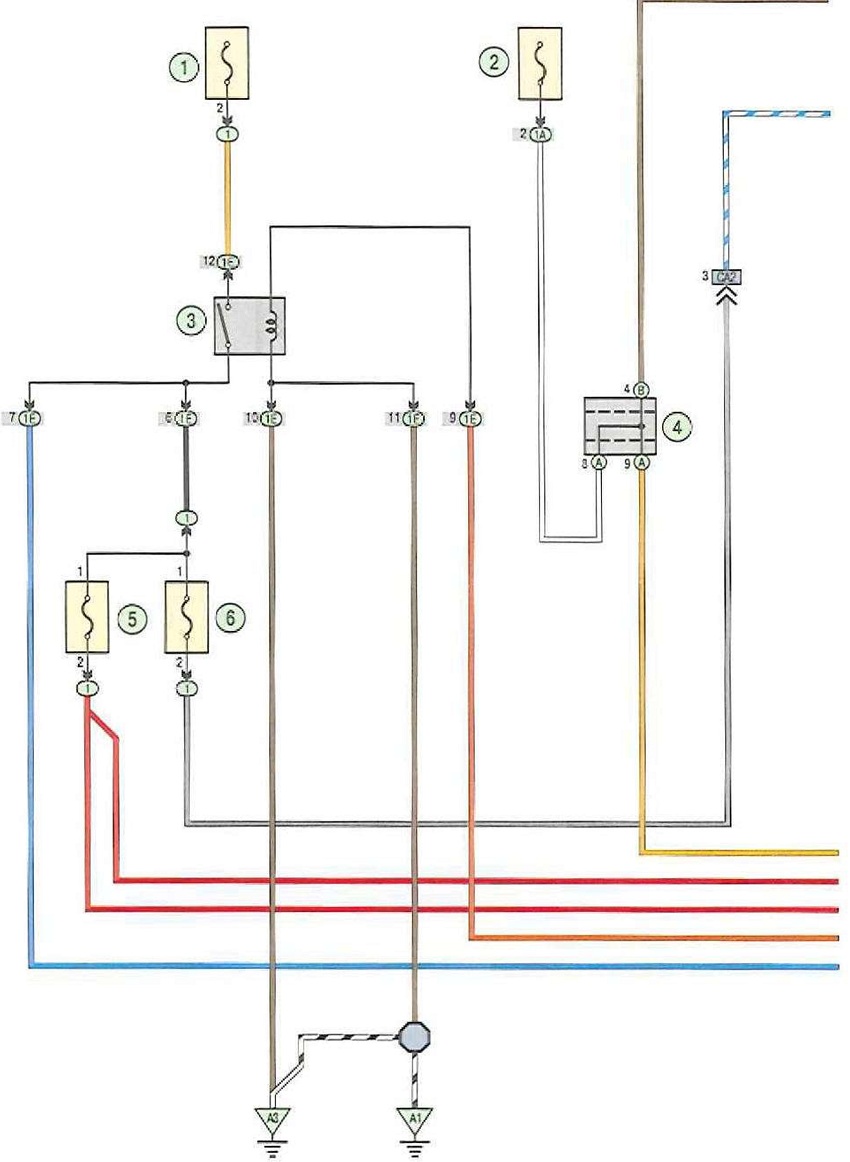

Схема 11а. Автоматическая коробка передач с электронным управлением (2GR-FE): 1 - предохранитель (30 А); 2,6 - предохранитель (10 А); 3 - реле; 4 - контактный разъем; 5 - предохранитель (10 А)
