Toyota Camry (2005+). Электросхемы - часть 6









Схема 9а. Электровентиляторы радиаторов системы охлаждения и кондиционирования (2GR-FE):

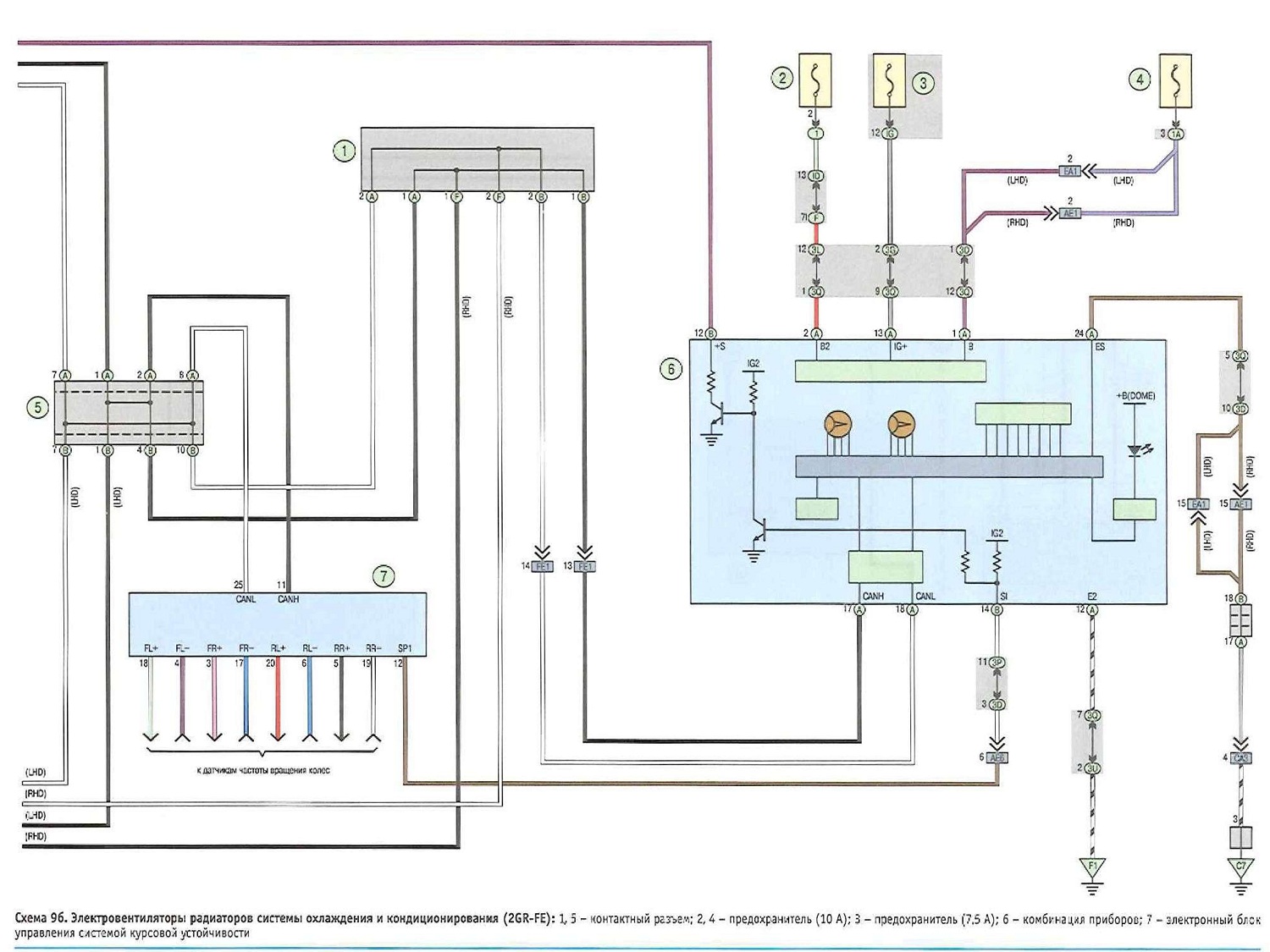

Схема 9б. Электровентиляторы радиаторов системы охлаждения и кондиционирования (2GR-FE):

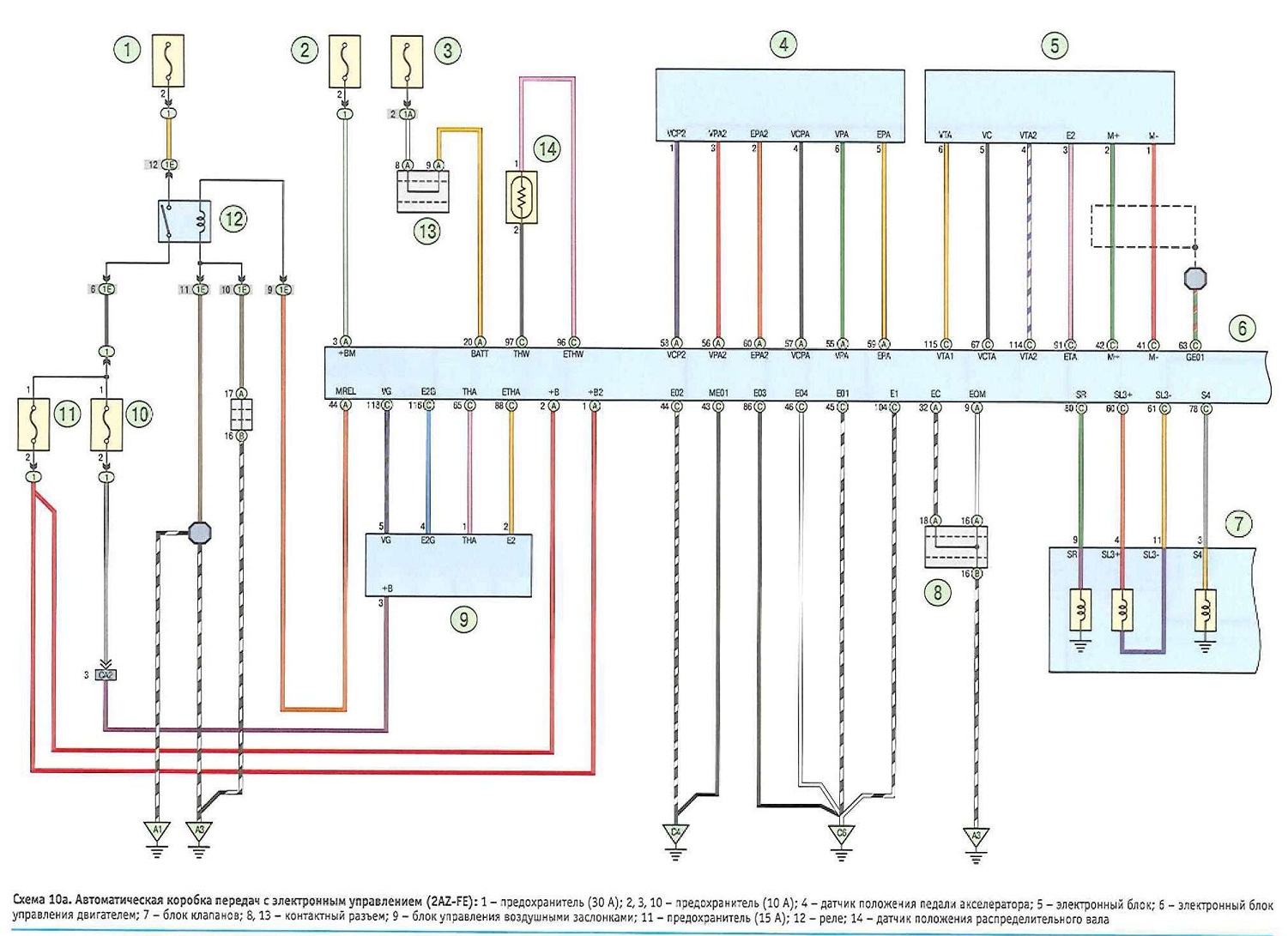

Схема 10а. Автоматическая коробка передач с электронным управлением (2AZ-FE):
