Опель Астра Эйч. ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

Особенности конструкции

Выключатель (замок) зажигания с механиче­ским запорным устройством и электрической
контактной частью расположен с правой сторо­ны рулевой колонки под рулевым колесом. Электрическая контактная часть выключателя и запорное устройство связаны друг с другом, работают синхронно и приводятся в действие ключом зажигания. Замок представляет собой неразборную конструкцию, поэтому при выхо­де из строя какого-либо из его элементов заме­няют замок в сборе. В связи с этим в данном подразделе описаны только снятие и установка замка.





Опель Астра Эйч. Проверка выключателя (замка) зажигания



У выключателя зажигания проверяют пра­вильность замыкания контактов при различ­ных положениях ключа и работу противоугон­ного устройства. Для проверки контактной группы воспользуйтесь тестером в режиме «прозвонки» цепи: в каждом положении клю­ча в замке проверьте по схеме электрообору­дования правильность замыкания контактов выключателя (замка).





Снятие и установка выключателя (замка) зажигания



Вам потребуются: ключ TORX ТЗО и отверт­ка с плоским лезвием.

1.




Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 175).












3. Снимите верхнюю...











4.     ...и нижнюю части кожуха рулевой ко­лонки (см. «Снятие и установка кожухов ру­левой колонки», с. 176).

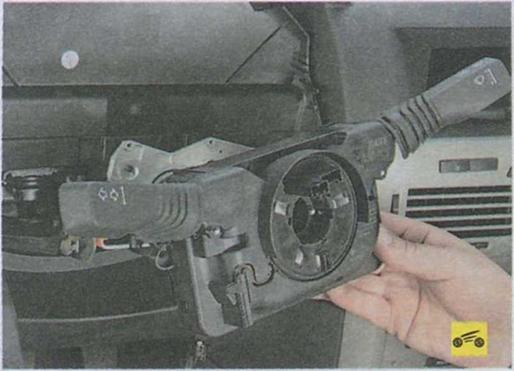

5.     Снимите модуль подрулевых переключа­телей (см. «Замена модуля подрулевых пере­ключателей», с. 236).






6.     Выверните стяжной болт крепления вы­ключателя.

7.     Вставьте в цилиндр выключателя ключ и поверните его в положение «I», что­бы вывести ригель противоугонного уст­ройства из зацепления с валом рулевой ко­лонки.

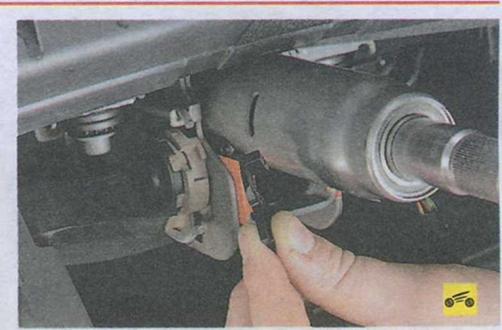

8.     Отожмите отверткой язычок фиксатора выключателя...

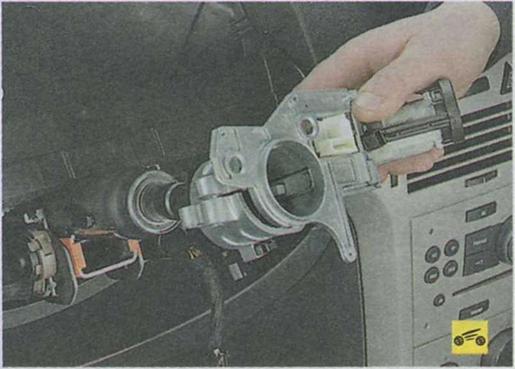

9.     ...и снимите выключатель (замок) зажи­гания в сборе с контактной группой и проти­воугонным устройством.







10.      Снимите с корпуса рулевой колонки фиксатор выключателя.

Поврежденный фиксатор замените.

11.Установите детали в порядке, обратном снятию.
