Опель Астра Эйч. Ремонт стартера

Опель Астра Эйч. Ремонт стартера - часть 2

15. Снимите с осей водила три сателлита.

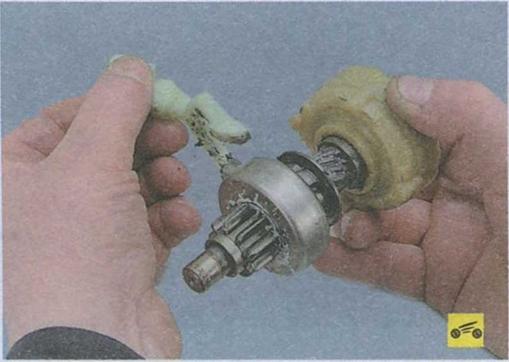

16. Выньте из крышки вал привода...

17. ...и снимите рычаг привода.

18. Сдвиньте по валу привода ограничительное кольцо, как показано на фото.

19. Подденьте отверткой и снимите стопорное кольцо.

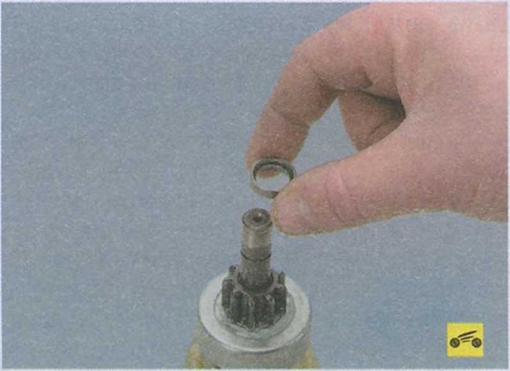

20. Снимите ограничительное кольцо...

21. ...и муфту привода.

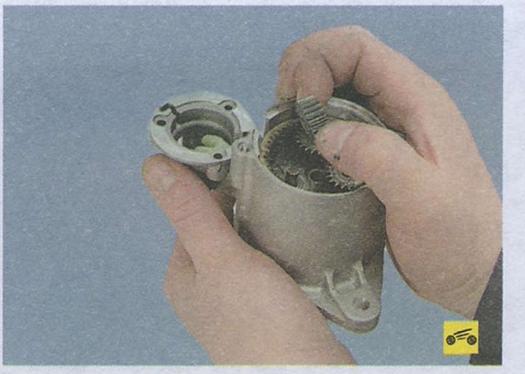

22. Снимите коронную шестерню планетарного редуктора.

23.

Осмотрите щеточный узел. Проверьте высоту щеток в щеткодержателе. Если их высота 7 мм и менее, замените щеточный узел новым. Проверьте с помощью омметра изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

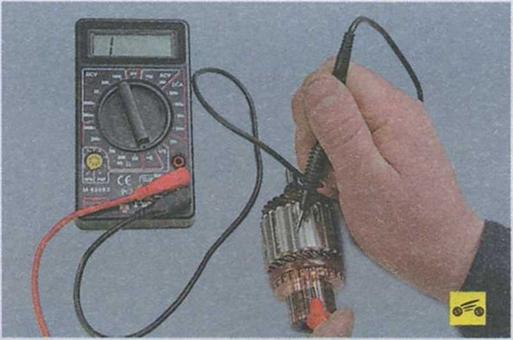

24. Осмотрите ротор. На шестерне и цапфах вала ротора не должно быть повреждений (забоины, задиры). Коллектор ротора не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку ротора на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности.

25. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластины (с помощью омметра).

26. Проверьте муфту привода. Зубья шестерни не должны быть значительно изношены. Шестерня должна легко проворачиваться относительно ступицы муфты в сторону вращения ротора и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените муфту.

27. На рычаге привода стартера не должно быть трещин и следов значительного износа паза вилок.

28. Соберите стартер в последовательности, обратной разборке, с учетом следующих особенностей:

- смажьте шестерню вала ротора кремнийсодержащей смазкой General Electric CG321 или аналогичной;

_________ Предупреждение

В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

смажьте моторным маслом подшипники (втулки), в которых вращается ротор стартера;

- для установки ограничительного кольца воспользуйтесь пассатижами;

- перед установкой щеточного узла на ротор разведите щетки и зафиксируйте любым доступным способом (например, заклепками или небольшими гвоздями). После установки щеточного узла на ротор освободите щетки, убрав установленные фиксаторы;

- перед установкой тягового реле нанесите тонкий слой силиконового герметика на поверхность реле, контактирующую с крышкой стартера со стороны привода.
