Опель Астра Эйч. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Для снятия монтажного блока предохра­нителей и реле, расположенного в багаж­нике, вам потребуются: все инструменты, не­обходимые для снятия облицовки левой бо­ковины багажника (см. «Снятие и установка облицовок багажника», с. 281), а также ключ «на 10» и две отвертки с плоским лезвием.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

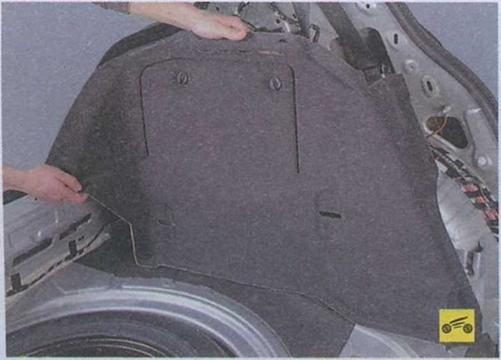

2.   Снимите облицовку левой боковины (см. «Снятие и установка облицовок багажника», с. 281).





3.   Отсоедините от монтажного блока три колодки жгутов проводов, расположенные в его задней части...

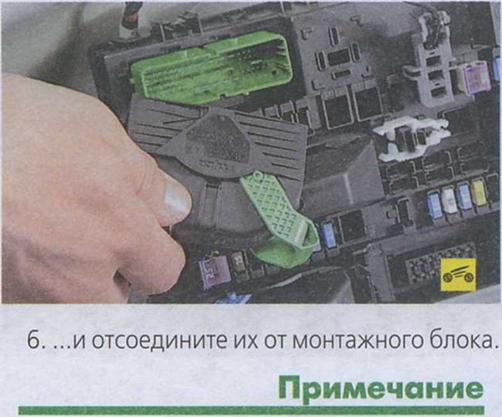

5.   ...для чего, нажав на стопоры, подними­те фиксаторы колодок...





7 отожмите фиксаторы

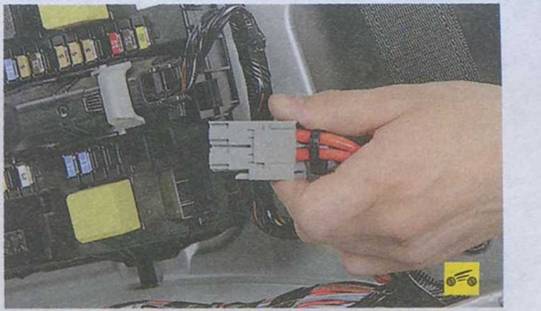

8.      ...и отсоедините от монтажного блока колодку жгута проводов, расположенную в его нижней части.





9.      Двумя отвертками разожмите фиксато­ры колодки жгута проводов, расположенной в верхней части монтажного блока...

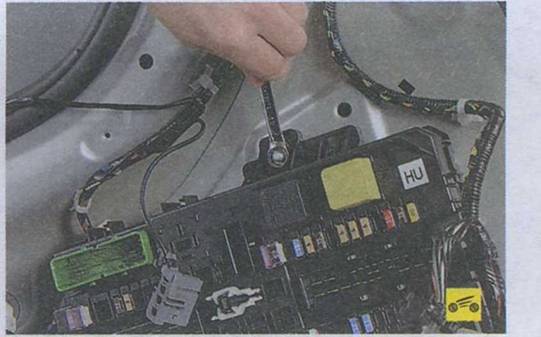

11.                Отверните гайку крепления монтажного блока к боковине кузова...





12.                ...поднимите блок вверх настолько, на­сколько позволяет овальное отверстие в его

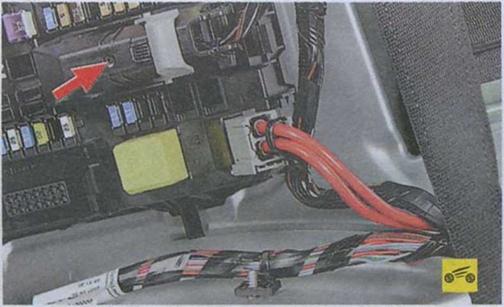

корпусе, чтобы вывести нижние фиксаторы блока (показаны на фотографии стрелками) из зацепления с краем технологического окна в боковине кузова...

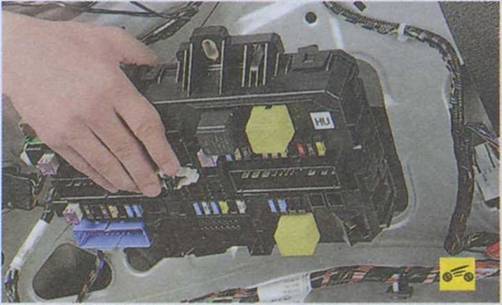

13. ...и снимите блок.

14. Установите монтажный блок и все сня­тые детали в порядке, обратном снятию.

Для снятия монтажного блока предохра­нителей и реле, расположенного в подка­потном пространстве, вам потребуются: ключи «на 13» и TORX ТЗО, торцовые головки «на 8», «на 10» и «на 13».

1.        Снимите крышку с монтажного блока (см. «Расположение предохранителей, плав­ких вставок и реле и их замена», с. 202).

2.        Снимите аккумуляторную батарею (см. «Сня­тие и установка аккумуляторной батареи», с. 208).

Примечание

Аккумуляторную батарею рекоменду­ем снять для удобства работы. Если снимать батарею не будете, отсоеди­ните от ее клемм провода.

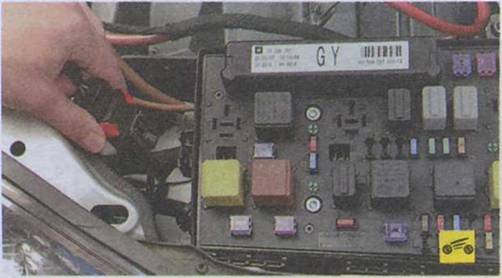

3.        Отсоедините от держателя на корпусе верхней платы монтажного блока колодку жгута проводов и отведите ее в сторону.

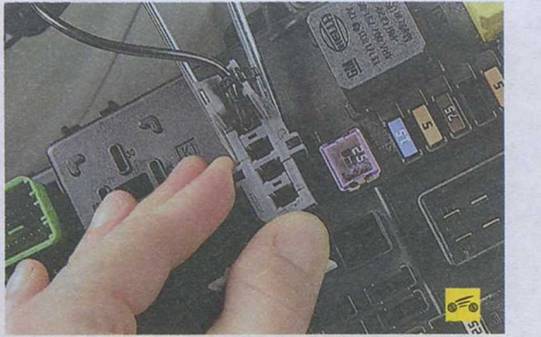

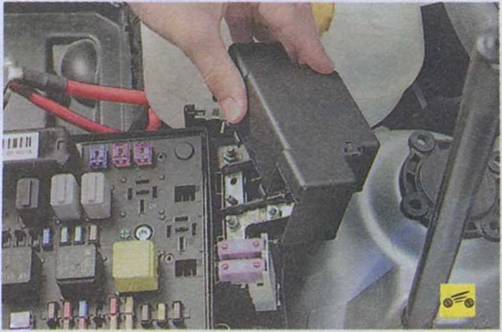

4.    Снимите крышку дополнительного блока предохранителей, преодолевая упругое со­противление ее фиксаторов.

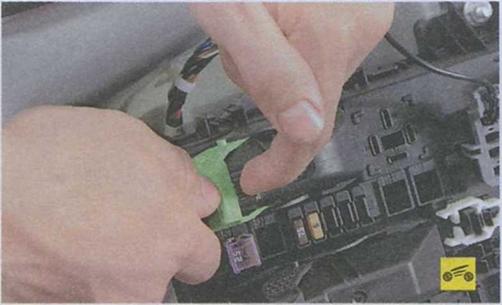

5.    Для того чтобы случайно не повредить предохранители, извлеките их из гнезд до­полнительного блока.

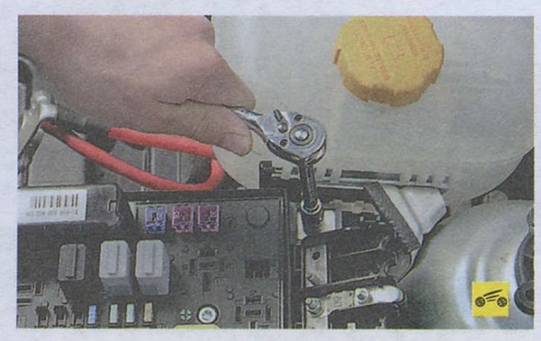

б. Отверните гайку крепления шины допол­нительного блока к выводу монтажного блока.

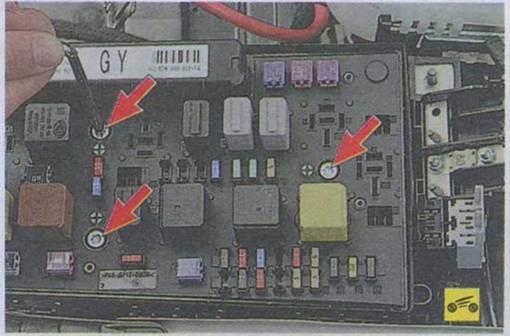

7.    Выверните три болта крепления верхней платы монтажного блока к основанию.

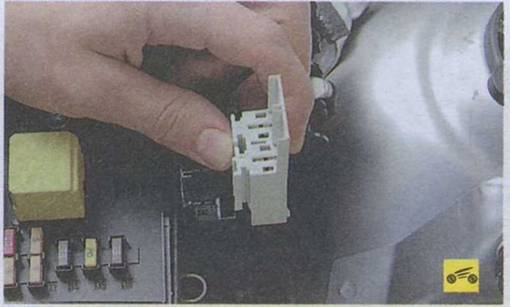

8.    Снимите с держателя на плате монтаж­ного блока колодку жгута проводов дополни­тельного блока предохранителей...

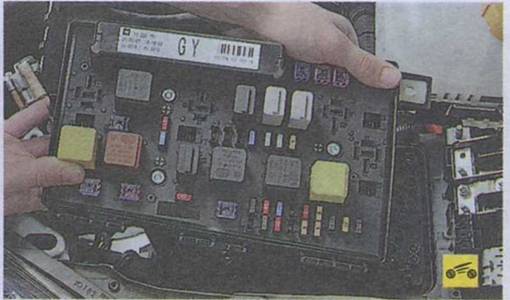

9.           ...и снимите плату, извлекая клеммы, расположенные снизу платы, из колодок жгу­тов проводов, установленных на основании монтажного блока.

Примечание





Так выглядят клеммы, расположенные снизу платы монтажного блока.





10.    Отверните гайку крепления наконечни­ка силового провода к плавкой вставке...

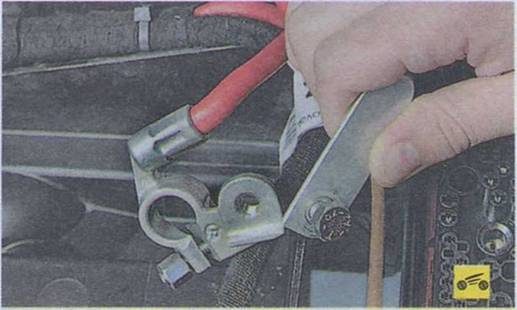

12.    Выверните болт крепления наконечника провода шины плавкой вставки к наконечнику «плюсового» провода аккумуляторной батареи...



13 отсоедините колодку

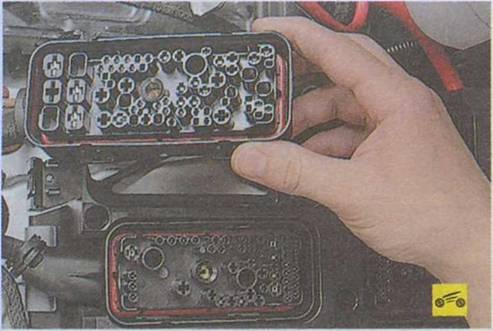

14.  Извлеките из гнезд основания монтаж­ного блока три колодки жгутов проводов, преодолевая упругое сопротивление их фик­саторов, и отведите жгуты в сторону.

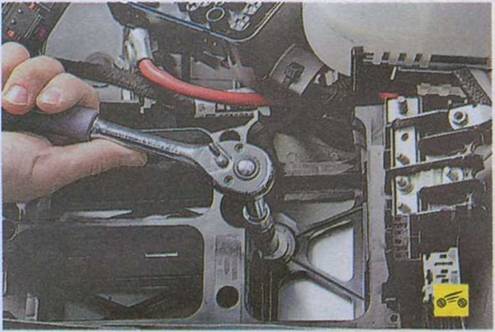

15.  Отверните гайку крепления основания монтажного блока к кузову...





16.  ...и снимите основание.

17.  Установите детали в порядке, обратном снятию.
