Опель Астра Эйч. Ремонт стартера

Опель Астра Эйч. Ремонт стартера - часть 1

Перед разборкой стартера убедитесь в его исправности путем следующих простых проверок.

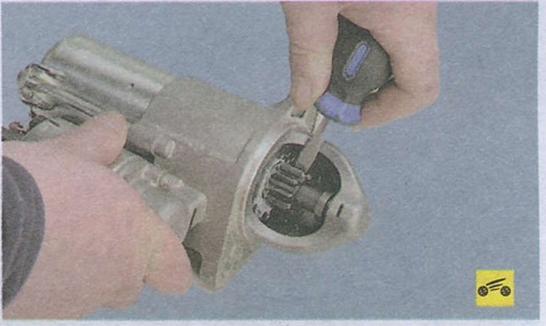

1 С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

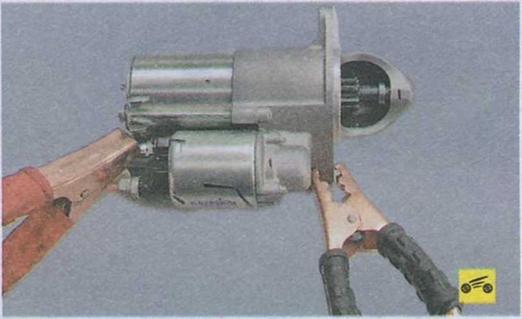

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым - к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Ротор стартера должен начать вращаться с частотой более 6000 мин'[1]. В противном случае отремонтируйте стартер.

Вам потребуются: ключи «на 10», «на 13», торцовые головки TORX Е5 и Е7, отвертки с плоским и крестообразным лезвием, пассатижи с узкими губками, молоток, тестер, штангенциркуль.

1. Отверните гайку крепления шины к контактному болту тягового реле...

2. ...и отсоедините шину от болта.

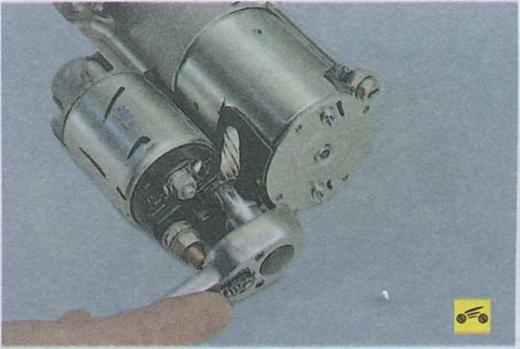

3. Выверните три болта крепления тягового реле к крышке со стороны привода...

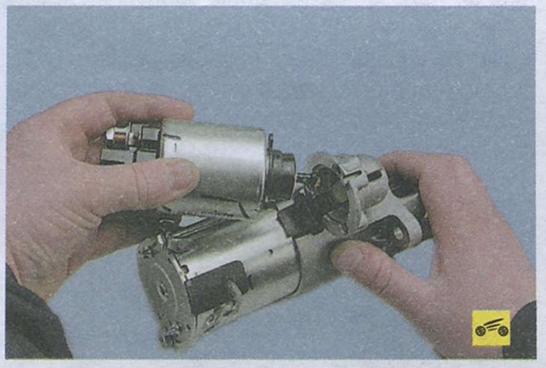

4. ...и снимите тяговое реле.

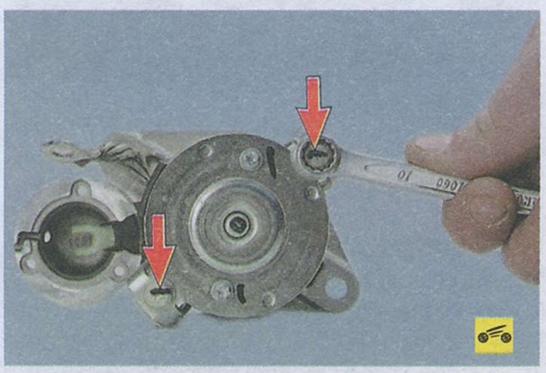

5. Выверните два стяжных болта...

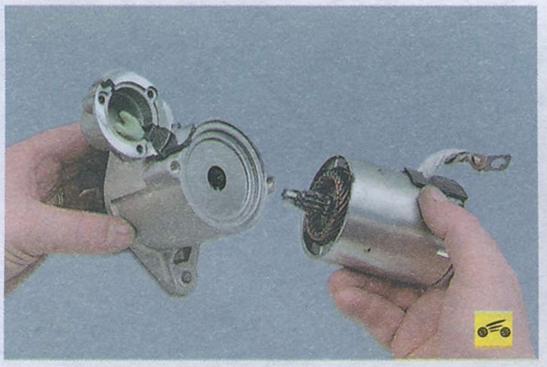

б. ...и разъедините статор и крышку со стороны привода.

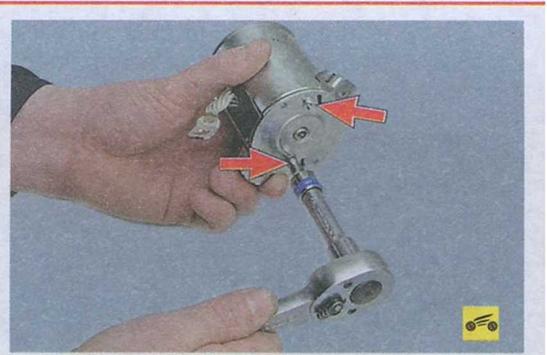

7. Выверните два болта крепления крышки со стороны коллектора...

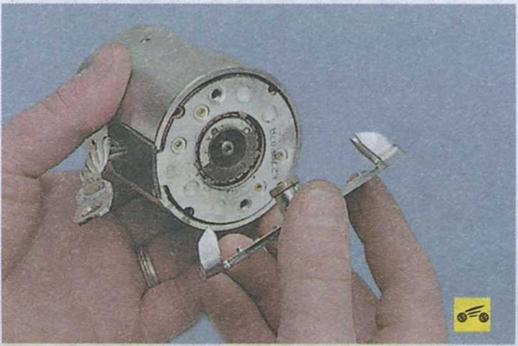

8. ...и снимите крышку.

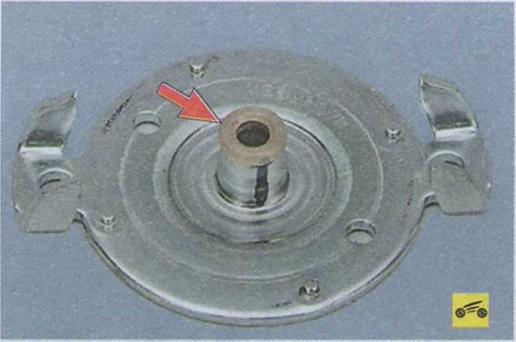

9. Осмотрите крышку со стороны коллектора. Если втулка в крышке изношена или на ней появились задиры, раковины и другие дефекты, необходимо заменить втулку или крышку в сборе с втулкой.

10. Извлеките из статора ротор...

11. ...и щеточный узел.
