Опель Астра Эйч. МОНТАЖНЫЕ БЛОКИ
Опель Астра Эйч. Расположение предохранителей, плавких вставок и реле и их замена
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.
Таблица 10.1
Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника
|
Обозначение предохранителя/ реле (сила тока) |
Цвет предохранителя |
Назначение предохранителя/реле |
|
1 (25 А) |
Фиолетовый |
Электростеклоподъемники передних дверей |
|
2 |
— |
Не используется |
|
3 (7,5 А) |
Коричневый |
Комбинация приборов |
|
4(5 А) |
Розовый |
Система кондиционирования воздуха |
|
5 (7,5 А) |
Коричневый |
Подушки безопасности |
|
6 |
— |
Не используется |
|
7 |
— |
Тоже |
|
8 |
— |
» |
|
9 |
— |
» |
|
10 |
— |
» |
|
11 (25 А) |
Фиолетовый |
Обогрев заднего стекла (стекла окна двери задка) |
|
12 (15 А) |
Синий |
Стеклоочиститель окна двери задка |
|
13 (5 А) |
Розовый |
Система помощи при парковке |
|
14 (7,5 А) |
Коричневый |
Система кондиционирования воздуха |
|
15 |
— |
Не используется |
|
16 (5 А) |
Розовый |
Система опознавания занятия правого переднего сиденья, система Open&Start |
|
17(5 А) |
Розовый |
Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало с автозатемнением |
|
18(5 А) |
Розовый |
Приборы, переключатели |
|
19 |
— |
Не используется |
|
20 (10 А) |
Красный |
Система динамического управления амортизаторами (CDC) |
|
21 (7,5 А) |
Коричневый |
Обогрев наружных зеркал заднего вида |
|
22 (20 А) |
Желтый |
Раздвижная крыша |
|
23 (25 А) |
Фиолетовый |
Электростеклоподъемники задних дверей |
|
24 (7,5 А) |
Коричневый |
Диагностический разъем |
|
25 |
— |
Не используется |
|
26 (7,5 А) |
Коричневый |
Электропривод складывания наружных зеркал |
|
27 (5 А) |
Розовый |
Ультразвуковой датчик, система противоугонной сигнализации |
|
28 |
— |
Не используется |
|
29 (15 А) |
Синий |
Прикуриватель или передняя розетка для подключения дополнительных электроприборов |
|
30 (15 А) |
Синий |
Задняя розетка для подключения дополнительных электроприборов |
|
31 |
— |
Не используется |
|
32 |
— |
Тоже |
|
33 (15 А) |
Синий |
Система Open & Start |
|
34 (25 А) |
Белый |
Раздвижная крыша |
|
35 (15 А) |
Синий |
Задняя розетка для подключения дополнительных электроприборов |
|
36 (20 А) |
Желтый |
Розетка тягово-сцепного устройства |
|
37 |
— |
Не используется |
|
38 (25 А) |
Белый |
Центральный замок, вывод «30» |
|
39 (15 А) |
Синий |
Обогрев левого переднего сиденья |
|
40 (15 А) |
Синий |
Обогрев правого переднего сиденья |
|
41 |
— |
Не используется |
|
42 |
— |
То же |
|
43 |
— |
» |
|
44 |
— |
» |
|
К1_Х131 |
— |
Вывод «15» выключателя (замка) зажигания |
|
К2Х131 |
— |
Вывод «15а» выключателя (замка) зажигания |
|
КЗ Х131 |
— |
Реле обогрева заднего стекла (стекла окна двери задка) |
В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
 |

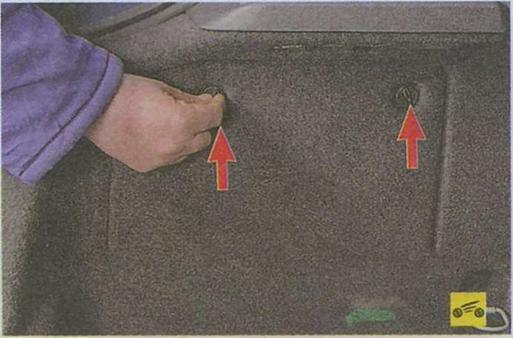

1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины...
 2. ...и откиньте вниз крышку. |
 |
3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора...

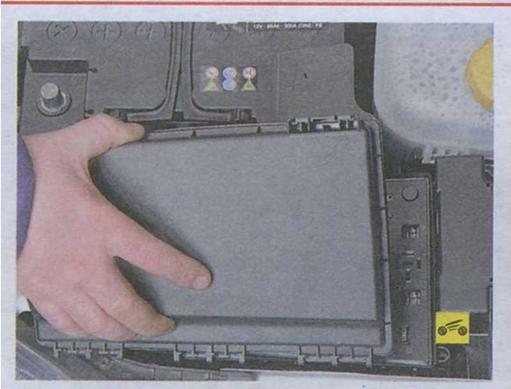

 4. ...и снимите его крышку. |
В специальных гнездах корпуса монтажного блока, расположенного

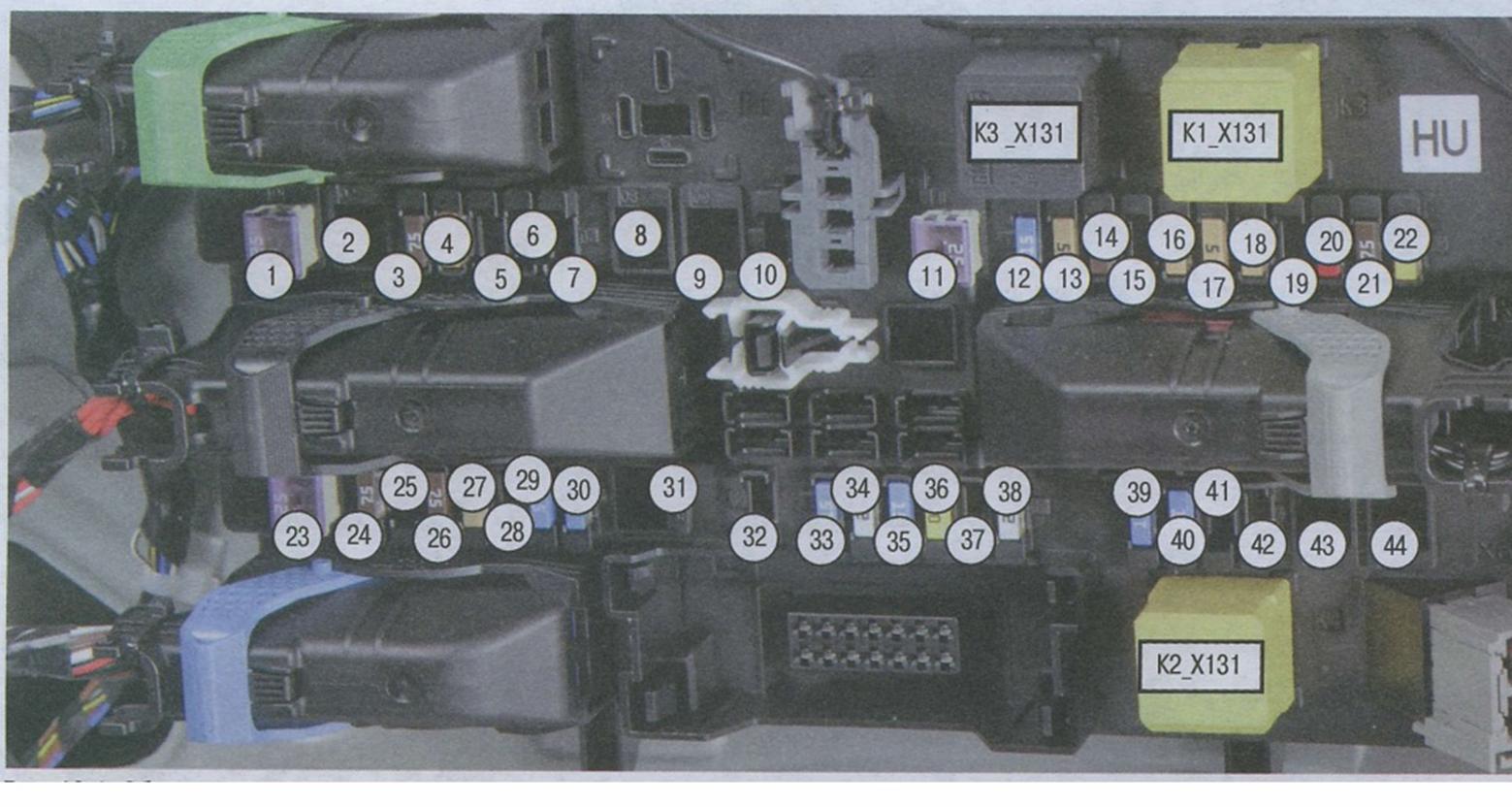

Рис. 10.1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника
Рис. 10.2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека
Таблица 10.2
Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека
|
Обозначение предохранителя/ реле (сила тока) |
Цвет предохранителя |
Назначение предохранителя/реле |
|
1 (20 А) |
Синий |
Антиблокировочная система тормозов (ABS) |
|
2 (30 А) |
Розовый |
То же |
|
3 (30 А) |
Розовый |
Электродвигатель вентилятора отопителя при системе климат-контроля |
|
4 (30 А) |
Розовый |
Электровентилятор отопителя при системе кондиционирования* |
|
5 (30 или 40 А)** |
— |
Электровентилятор радиатора системы охлаждения* |
|
6 (20, 30 или 40 А)** |
— |
Электродвигатель вентилятора радиатора системы охлаждения |
|
7 (10 А) |
Красный |
Омыватели стекол ветрового окна и окна двери задка |
|
8 (15 А) |
Синий |
Звуковой сигнал |
|
9 (25 А) |
Белый |
Омыватели стекол ветрового окна и окна двери задка* |
|
10 |
— |
Не используется |
|
11 |
— |
То же |
|
12 |
— |
» |
|
13 (15 А) |
Синий |
Противотуманные фары |
|
14 (30 А) |
Зеленый |
Стеклоочиститель ветрового окна |
|
15 (30 А) |
Зеленый |
Стеклоочиститель окна двери задка |
|
16(5 А) |
Розовый |
Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала |
|
17(25 А) |
Фиолетовый |
Обогрев топливного фильтра*** |
|
18 (25 А) |
Фиолетовый |
Стартер |
|
19 (30 А) |
Розовый |
Электронное оборудование коробки передач |
|
20 (10 А) |
Красный |
Компрессор кондиционера |
|
21 (20 А) |
Синий |
Электронное оборудование двигателя |
|
22 (7,5 А) |
Коричневый |
То же |
|
23 (10 А) |
Красный |
Электрокорректор света фар, система адаптированного света фар (AFL) |
|
24 (15 А) |
Синий |
Топливный насос |
|
25 (15 А) |
Синий |
Электронное оборудование коробки передач |
|
26 (10 А) |
Красный |
Электронное оборудование двигателя |
|
27 (5 А) |
Розовый |
Электрогидроусилитель рулевого управления |
|
28 (5 А) |
Розовый |
Электронное оборудование коробки передач |
|
29 (7,5 А) |
Коричневый |
То же |
|
30 (10 А) |
Красный |
Электронное оборудование двигателя |
|
31 (10 А) |
Красный |
Электрокорректор света фар, система адаптированного света фар (AFL) |
|
32 (5 А) |
Розовый |
Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления |
|
33 (5 А) |
Розовый |
Электрокорректор света фар, система адаптированного света фар (AFL), блок управления наружным освещением |
|
34 (7,5 А) |
Коричневый |
Блок управления модулем рулевой колонки |
|
35 (20 А) |
Желтый |
Информационно-развлекательная система |
|
36 (7,5) |
Коричневый |
Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей |
|
К1Х125 |
— |
Реле стартера |
|
К2Х125 |
— |
Реле электронного блока управления двигателем |
|
КЗХ125 |
— |
Вывод «5» |
|
К5Х125 |
— |
Реле режимов стеклоочистителя ветрового окна |
|
К6_Х125 |
— |
Реле включения стеклоочистителя ветрового окна |
|
К7Х125 |
— |
Реле насоса омывателя фар |
|
К8_Х125 |
— |
Реле компрессора кондиционера |
|
К10_Х125 |
— |
Реле топливного насоса |
|
К11X125 |
— |
Реле электровентилятора системы охлаждения |
|
К12X125 |
— |
То же |
|
К13_Х125 |
— |
» |
|
К14Х125 |
— |
Реле обогрева топливного фильтра*** |
|
К15X125 |
— |
Реле электродвигателя вентилятора отопителя |
|
К16Х125 |
— |
Реле противотуманных фар |
**В зависимости от типа двигателя и дополнительного оборудования могут быть установлены плавкие вставки разных номиналов силы тока.
***Только для автомобилей, оснащенных дизельным двигателем.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При по
исках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.
Предупреждение
Не заменяйте предохранители предохранителями, рассчитанными на дру-
 |

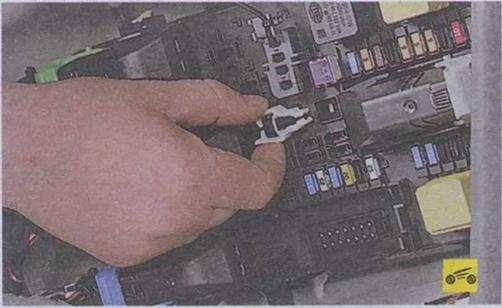

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.
 |
|

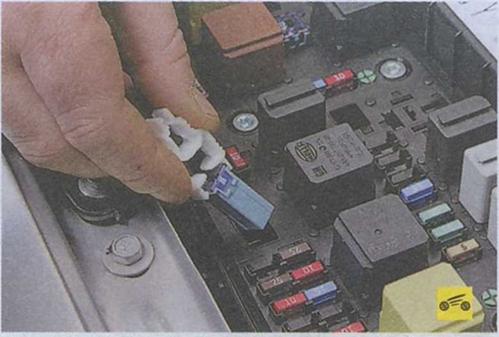

7. Захватите пинцетом предохранитель...
|
|
8. ...и извлеките его из контактного разъема. Примечание
|

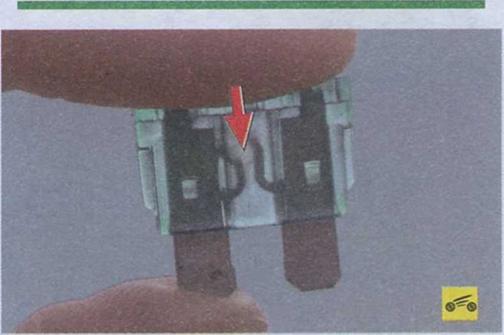

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
 |

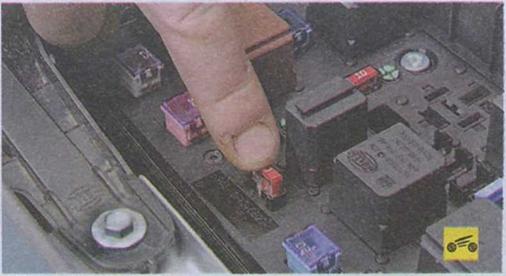

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.
 |

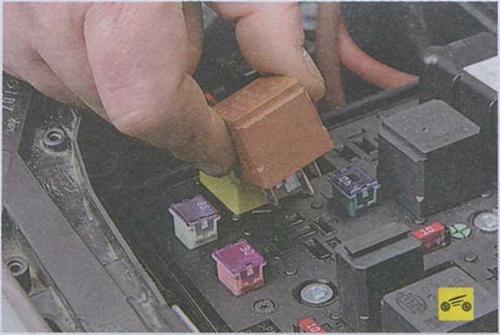

10.При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону...
 11. ...и установите новое реле. |
 |
12.Плавкие вставки заменяйте аналогично замене реле.
