Опель Астра Эйч. Проверка и замена датчиков системы управления двигателем - часть 1









Датчик положения коленчатого вала дви­гателя установлен в задней части блока цилин­дров внутри двигателя напротив задней шейки коленчатого вала на заднем сальнике коленча­того вала, имеющем специальную конструкцию.





Колодка жгута проводов датчика располо­жена в задней части блока цилиндров двига­теля (за стартером).

При возникновении неисправности в цепи датчика положения коленчатого вала двига­тель перестает работать, ЭБУ заносит в па­мять код неисправности и включает сигналь­ную лампу в комбинации приборов.

Вам потребуется ключ-шестигранник «на 4».



1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

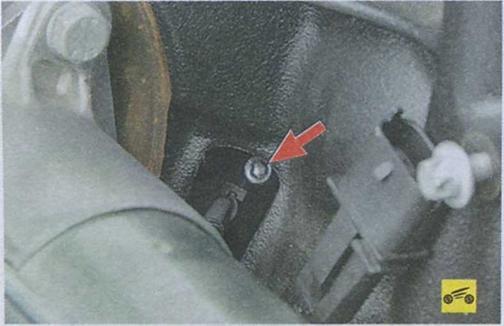

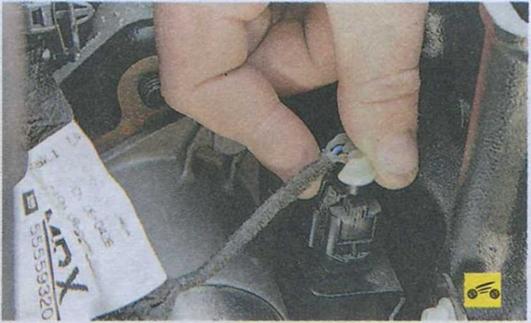

4.       Извлеките соединительную колодку из дер­жателя на двигателе и выверните болт крепле­ния уплотнителя жгута проводов к блоку цилин­дров (показан на фотографии стрелкой).

5.       Снимите коробку передач (см. «Снятие и установка коробки передач», 143).

______________ Примечание

В процессе снятия коробки передач

снимают стартер.

6.       Снимите сцепление (см. «Снятие и уста­новка сцепления», с. 135).

7.       Снимите маховик (см. «Снятие, дефек- товка и установка маховика», с. 93).

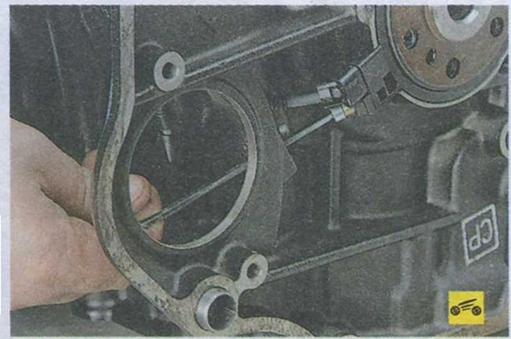

8.       Выверните болт крепления датчика к заднему сальнику коленчатого вала...

______________ Примечание

Для наглядности показано на снятом двигателе.

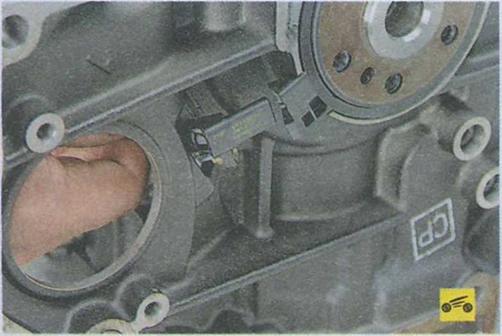

9.       ...и, отсоединив датчик от сальника, сними­те его, извлекая уплотнитель соединительной колодки датчика из стенки блока цилиндров.

10.Установите детали в порядке, обратном снятию.

Обратите внимание на маркировку датчика. Новый датчик приобретайте с такой же маркировкой.




Датчики положения распределительных валов (датчики фазы) установлены на заднем торце головки блока цилиндров. При неисправности в цепи любого из датчи­ков ЭБУ заносит в память код неисправности и использует обходную программу управле­ния двигателем (без изменения фаз газорас­пределения).

Вам потребуются: торцовая головка TORX ЕЮ и отвертка с плоским лезвием.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

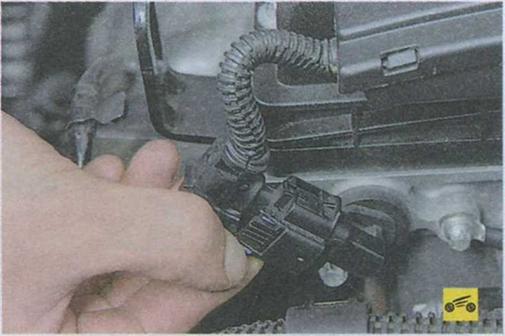

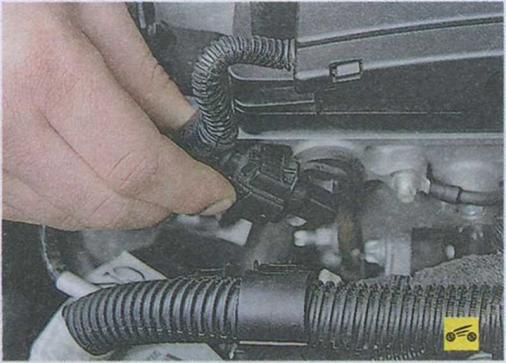

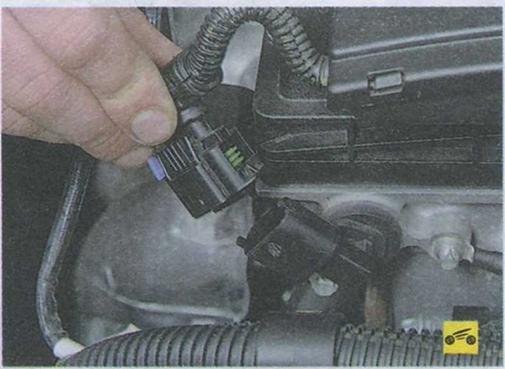

2.          Выдвиньте стопор фиксатора колодки жгута проводов датчика...

















6.      ...и извлеките датчик из отверстия в го­ловке блока.

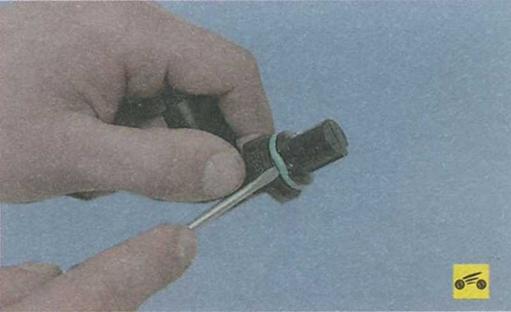

8.      ...снимите с датчика резиновое уплотни­тельное кольцо.

Уплотнительное кольцо датчика поло­жения распределительного вала при каждой разборке соединения заме­няйте новым.

9.    Установите детали в порядке, обратном снятию.
