Опель Астра Эйч. Снятие и установка модуля зажигания

Модуль зажигания представляет собой узел, объединяющий четыре катушки зажига­ния (по одной катушке для каждой свечи за­жигания). Модуль неразборный, ремонту не подлежит и при выходе из строя хо­тя бы одной катушки зажигания его необхо­димо заменить в сборе.

Вам потребуется ключ TORX Т40.





1. Снимите защитную крышку модуля зажи­гания, преодолевая упругое сопротивление фиксаторов, сдвинув ее вправо и вверх.

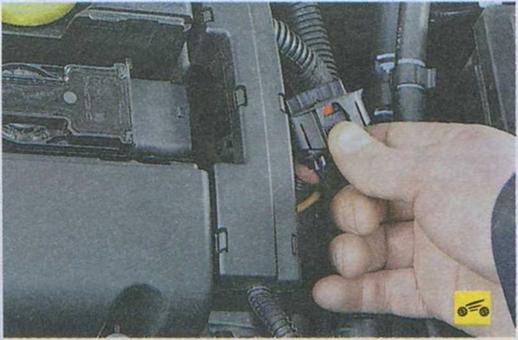

2.        Нажмите на фиксатор колодки жгута _ проводов модуля...

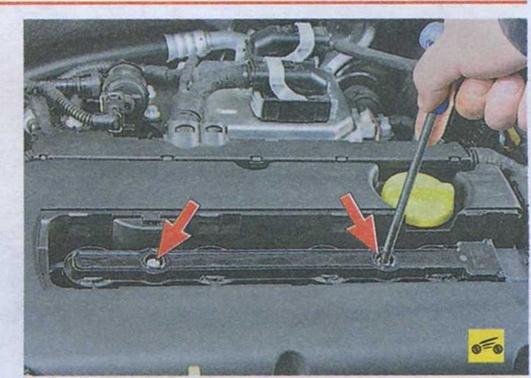

4.    Выверните два болта крепления модуля зажигания к головке блока цилиндров...





5.    ...и снимите модуль, преодолевая упру­гое сопротивление фиксаторов его наконеч­ников на свечах зажигания.

6.    Установите детали в порядке, обратном снятию.







Опель Астра Эйч. Снятие и установка электронного блока управления двигателем





Вам потребуются: ключи TORXТЗО и TORX Е8.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

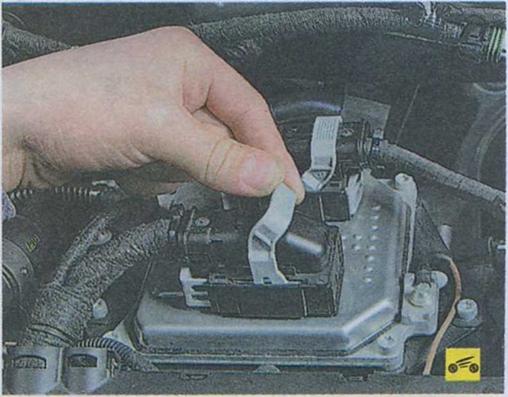

2.    Нажмите на фиксатор держателя колод­ки жгута проводов...

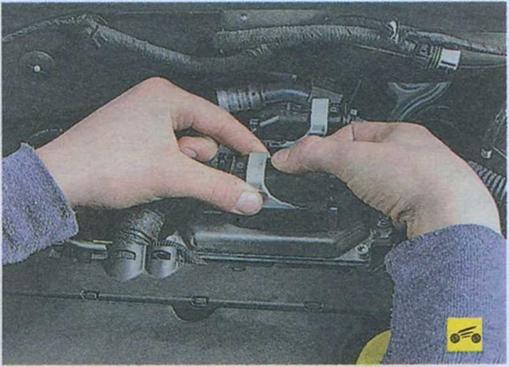

4.    ...и отсоедините колодку от электронно­го блока управления двигателем.





5.    Аналогично отсоедините от блока вто­рую колодку.





б. Выверните болт крепления наконечника «массового» провода к основанию электрон­ного блока управления двигателем и отсое­дините провод.





7.    Выверните четыре болта крепления элек­тронного блока управления двигателем к кронштейну на впускной трубе...

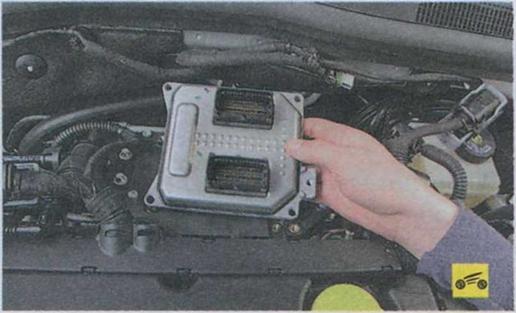

8.        ...и снимите блок.

9.        Установите электронный блок управле­ния двигателем в порядке, обратном снятию.

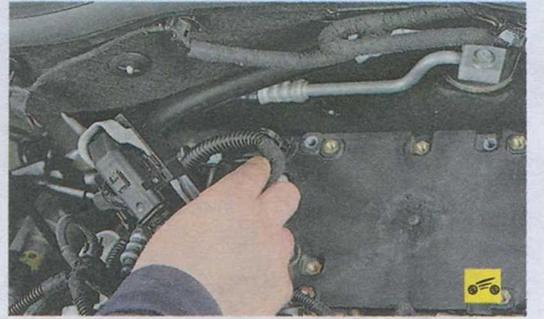

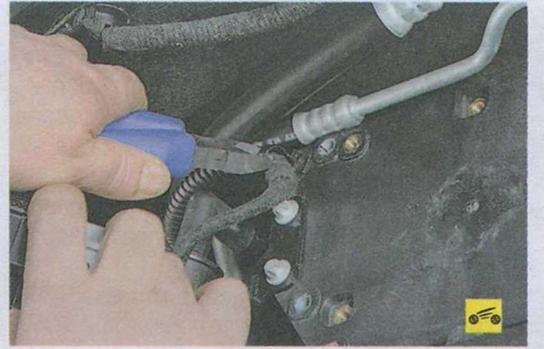

10.  Если требуется снять кронштейн элек­тронного блока управления двигателем, пе­рекусите бокорезами (или разрежьте ножом) хомут крепления жгута проводов...

Примечание

Хомут одноразового использования.

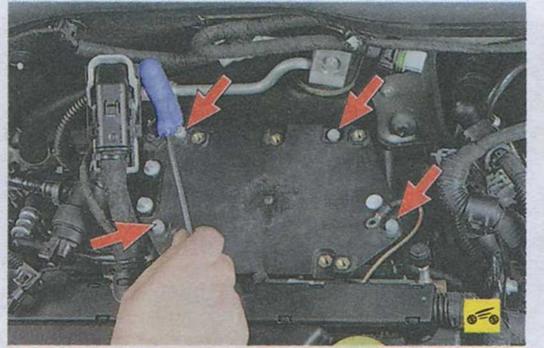

12.  Выверните четыре болта крепления кронштейна к впускной трубе...

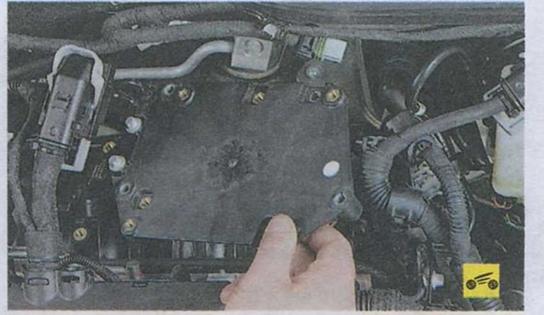

13.     ...и снимите кронштейн.

14.     Установите кронштейн электронного блока управления двигателем в порядке, об­ратном снятию.
