Для замены лампы бокового фонаря указателя поворота выполните следующие опе­рации.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

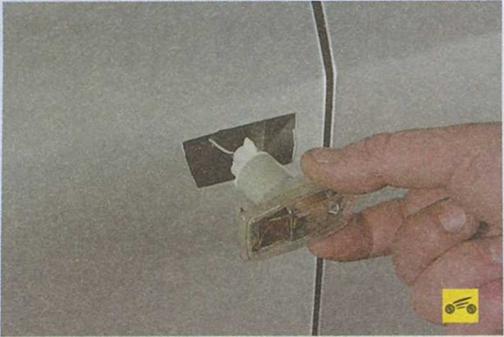

2.    Извлеките фонарь указателей поворота из отверстия в крыле (см. «Замена бокового фонаря указателя поворота», с. 232).

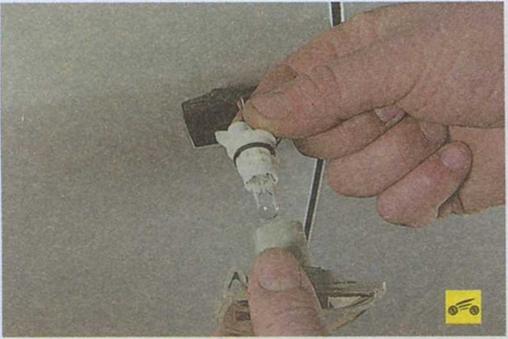

3.    Поверните патрон лампы против часовой стрелки и извлеките его из фонаря указателя.

4. Выньте лампу из патрона.


5.    Вставьте новую лампу в патрон, а патрон в корпус указателя.

6.    Установите боковой фонарь указателя поворота в порядке, обратном снятию.





Для замены любой лампы в заднем фонаре выполните следующие операции.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

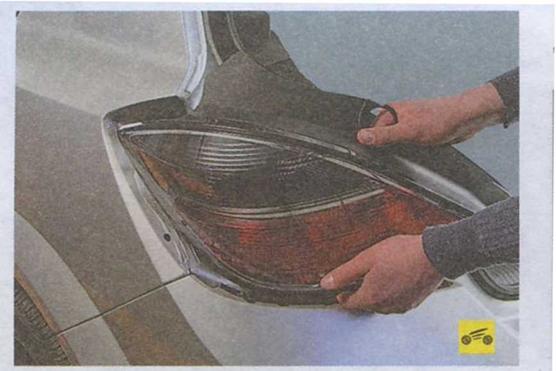

2.     Снимите задний фонарь (см. «Замена заднего фонаря», с. 233).





3.     Выверните два винта крепления платы ламп...

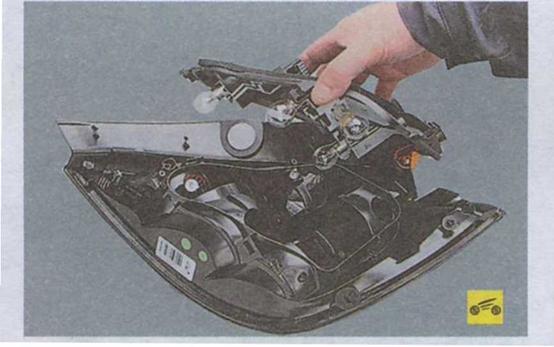

4.      ...и снимите плату, выведя ее держатели из зацепления с корпусом фонаря.

Примечание

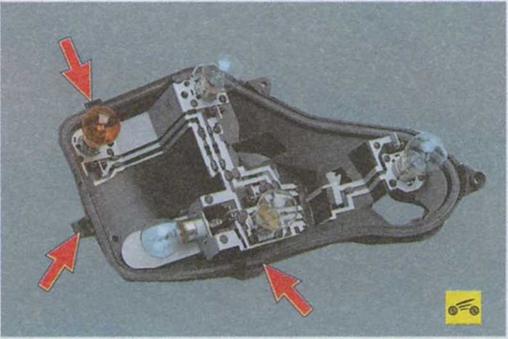

Так расположены держатели платы ламп заднего фонаря.

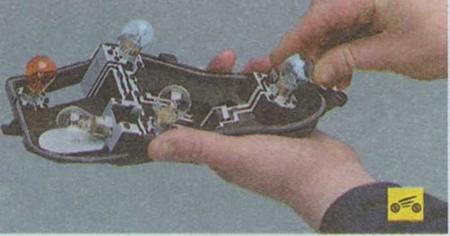

5.   Нажмите на лампу, поверните ее против часовой стрелки...





6.  ...и выньте из патрона.

7.  Установите новую лампу в патрон.

8.  Аналогично замените остальные лампы.

9.   Установите плату ламп на задний фонарь и фонарь на кузов.





Для замены ламп дополнительного стоп-сигнала выполните следующие операции.





1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите дополнительный стоп-сигнал (см. «Замена дополнительного стоп-сигна­ла», с. 233).





3.    Отожмите два фиксатора патрона ламп, разъедините патрон и рассеиватель.

4.    Извлеките из патрона бесцокольную лампу, которую необходимо заменить.

5.    Установите новую лампу.

6.    Установите детали в порядке, обратном снятию.
