Kia Ceed (2009+). ЗАМЕНА ТРОСОВ УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДАЧ



Вам потребуются: ключ «на 10», пасса­тижи.



Для снятия тросов управления механичес­кой коробкой передач выполните следующее.

1.    Отсоедините от кулисы рычага управле­ния коробкой передач задние концы тросов управления коробкой передач (см. «Снятие и установка кулисы рычага управления меха­нической коробкой передач», с. 139).

2.    Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 97).

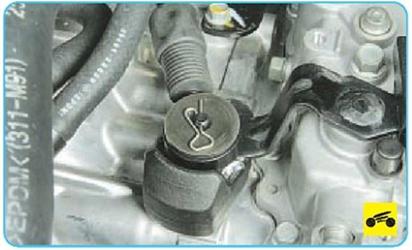

3. Отожмите фиксатор шплинта...





4. ...и извлеките шплинт крепления нако­нечника троса из отверстия оси рычага пере­ключения передач...





5. ...снимите шайбу..

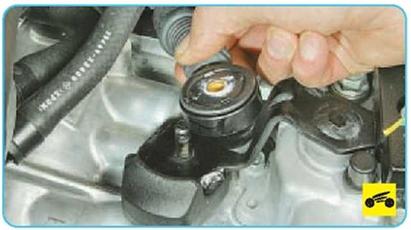

6.    ...и наконечник троса с оси рычага пере­ключения передач.





7.    Извлеките наконечник оболочки троса из прорези кронштейна на коробке передач. От­ведите трос переключения передач в сторону.

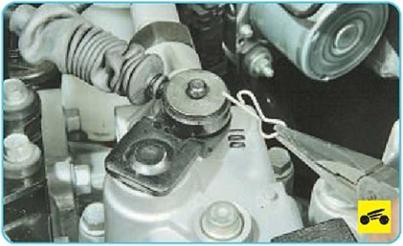

8.    Извлеките шплинт крепления наконеч­ника троса из отверстия оси рычага выбора передач...





9. ...снимите шайбу..





10.    ...и наконечник троса с оси рычага вы­бора передач.





11.    Извлеките наконечник оболочки троса из прорези кронштейна на коробке передач. Отведите трос выбора передач в сторону.


12.В салоне автомобиля под панелью при­боров выверните два болта крепления крон­штейна тросов к щиту передка автомобиля и извлеките тросы в салон, поочередно выни­мая их наконечники через отверстие в щите передка.

13.Установите тросы управления механи­ческой коробкой передач и все снятые детали в порядке, обратном снятию.

Для снятия тросов управления автомати­ческой коробкой передач выполните сле­дующее.





1.     Снимите облицовку тоннеля поля (см. «Снятие и установка облицовки тоннеля по­ла», с. 250).





2.

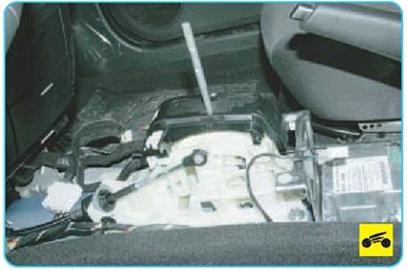

Отсоедините наконечник троса приво­да управления коробкой передач от кулисы селектора.

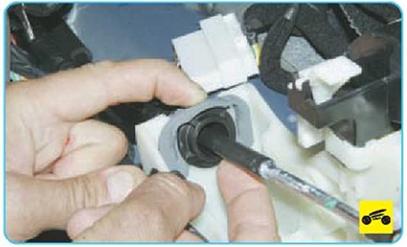

3. Отожмите пальцем пластмассовый фик­сатор...

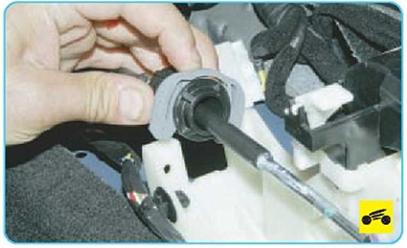

4.     ...и извлеките наконечник оболочки троса управления коробкой передач из гнезда в корпусе кулисы селектора.






5.   Отверните гайку крепления наконечника троса управления коробкой передач к рычагу переключателя диапазона передач на блоке управления коробки передач.





6.   Извлеките наконечник оболочки троса управления коробкой передач из гнезда в кронштейне на корпусе коробки передач.

7.   В салоне автомобиля под панелью при­боров выверните два болта крепления крон­штейна троса к щиту передка автомобиля и извлеките трос в салон, вынимая его нако­нечник через отверстие в щите передка.

8.   Установите трос управления автоматиче­ской коробкой передач и все снятые детали в порядке, обратном снятию.
