Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА КУЛИСЫ РЫЧАГА УПРАВЛЕНИЯ МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

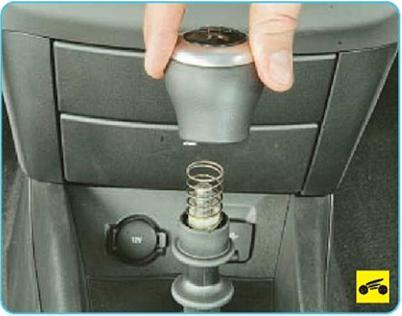

1.   Отвинтите от рычага управления короб­кой передач его рукоятку.

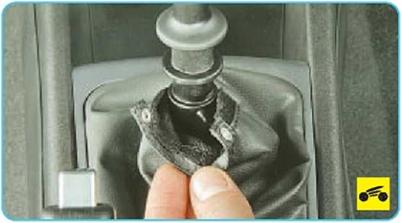

2.    Расстегните кнопки-застежки декора­тивного чехла рычага управления коробкой передач.





3.    Аккуратно поддев отверткой край рамки чехла рычага управления коробкой передач, отсоедините рамку от облицовки тоннеля по­ла, преодолевая упругое сопротивление фик­саторов, и отведите ее в сторону





4.    Отсоедините колодки жгута проводов от прикуривателя, блока портов подключения мультимедийных устройств и снимите рамку.





5.    Снимите с рычага механизм блокировки включения передачи заднего хода.





6.    Аккуратно подденьте край левой крышки облицовки тоннеля пола...





7.    ...и, преодолевая сопротивление фикса­торов, снимите ее. Аналогично снимите пра­вую крышку облицовки тоннеля пола.





8.    Выверните с каждой стороны по одному винту переднего крепления облицовки тонне­ля пола.





9.    Откиньте вверх подлокотник и выверните два болта заднего крепления облицовки тон­неля пола.





10.      Выверните два винта среднего креп­ления...

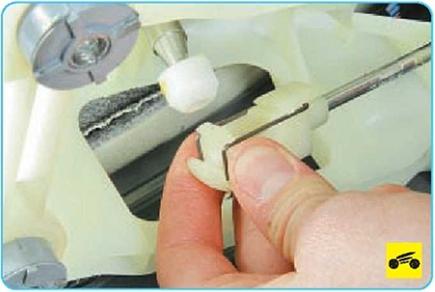

12.  Извлеките шплинт из отверстия пальца рычага выбора передчи...

13.  ...снимите с пальца рычага наконечник троса выбора передач...





14.  ...и извлеките наконечник оболочки тро­са выбора передач из гнезда в корпусе кули­сы рычага управления.





15.  Выверните четыре болта крепления ку­лисы к кронштейну консоли и отведите ее в сторону









17.     ...и отсоедините наконечник троса от сухаря рычага переключения передач.





18.     Отсоедините от кулисы трос переклю­чения передач...





19.     ...и снимите кулису

20.     Установите кулису рычага управления коробкой передач и все снятые детали в по­рядке, обратном снятию.

ПРИМЕЧАНИЕ

Разборка кулисы в случае ее повреждения не имеет смысла, так как детали кулисы в от­дельности в запасные части не поставляются.

ПОЛЕЗНЫЙ СОВЕТ

В случае затрудненного перемещения рычага управления коробкой передач или появления скрипа при переключении передач можно по­пробовать, не снимая кулису с автомобиля, смазать шарнир рычага консистентной смаз­кой, предварительно сняв с рычага его руко­ятку и чехол (см. пп. 1 -3 в этом подразделе).
