Kia Ceed (2009+). СНЯТИЕ И УСТАНОВКА КУЛИСЫ СЕЛЕКТОРА УПРАВЛЕНИЯ АВТОМАТИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ

1.

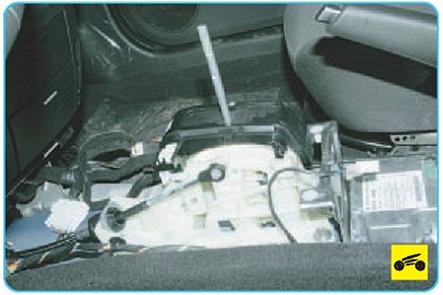

Снимите облицовку тоннеля поля (см. «Снятие и установка облицовки тоннеля по­ла», с. 250).

2.     Отсоедините наконечник троса привода управления коробкой передач от кулисы се­лектора.

3.     Отожмите пальцем пластмассовый фик­сатор...

4.     ...и извлеките наконечник оболочки троса управления коробкой передач из гнезда в корпусе кулисы селектора.

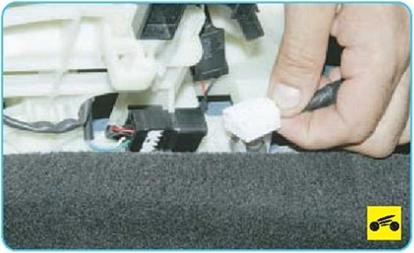

5.    Отожмите отверткой фиксатор колодки жгута проводов кулисы селектора управления коробкой передач...

6.    ...и отсоедините колодку жгута проводов от вывода кулисы селектора.

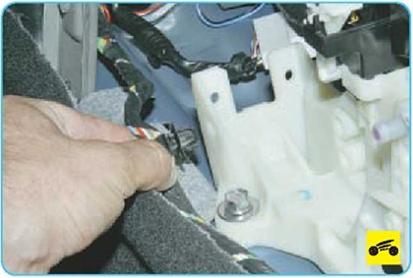

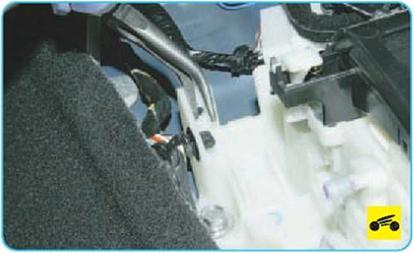

7.    Сожмите пластмассовый фиксатор жгута проводов...

8.    ...и извлеките его из отверстия в кулисе селектора управления коробкой передач.

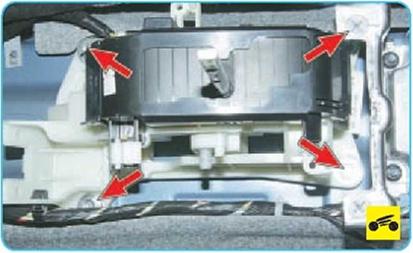

9.    Выверните четыре болта крепления кули­сы селектора управления коробкой передач к основанию кузова.

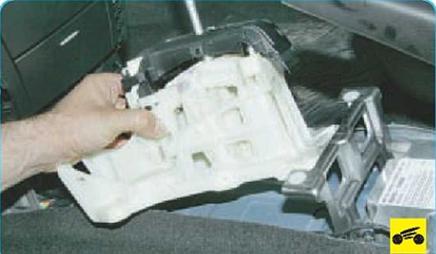

10.      Снимите кулису селектора управления коробкой передач.

ПРИМЕЧАНИЕ

Так выглядит кулиса селектора управления коробкой передач, снятая с автомобиля.

11.      Установите кулису селектора управле­ния коробкой передач и все снятые детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ

Разборка кулисы в случае ее повреждения не имеет смысла, так как детали кулисы в от­дельности в запасные части не поставляются.
