Для снятия автоматической коробки пе­редач выполните следующие операции.

Вам потребуются: торцовые ключи «на 10», «на 12», «на 14», «на 17», мон­тажная лопатка, пассатижи.

1.      Снимите воздушный фильтр и воздухоза­борник (см. «Снятие и установка воздушного фильтра», с. 97).

2.      Для удобства работы снимите аккумуля­торную батарею (см. «Снятие и установка ак­кумуляторной батареи», с. 190).

3.      Установите автомобиль на подъемник или смотровую канаву.

4.      Снимите подрамник передней подвески (см. «Снятие и установка подрамника перед­ней подвески», с. 152).

5.      Снимите стартер (см. «Снятие и установ­ка стартера», с. 196).

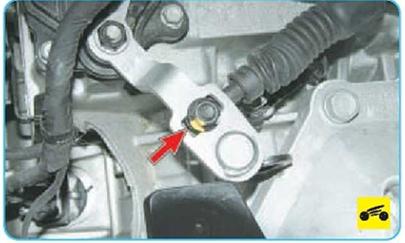

6.    Отверните гайку крепления наконечника троса управления коробкой передач к рычагу переключателя диапазона передач на блоке управления коробки передач.





7.    Извлеките наконечник оболочки троса управления коробкой передач из гнезда в кронштейне на корпусе коробки передач.





8.    Снимите брызговик двигателя (см. «Сня­тие и установка брызговиков двигателя», с. 70) и защиту картера двигателя при ее наличии.

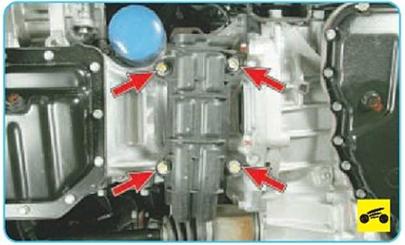

9.    Выверните четыре болта крепления за­щитного кожуха люка гидротрансформатора...

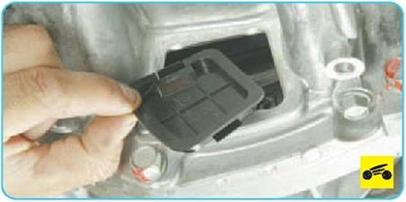

11.   Снимите заглушку люка в картере гид­ротрансформатора.





12.   Аккуратно проворачивая ведущий диск за шлицы, отверните шесть гаек крепления гидротрансформатора автоматической ко­робки передач к диску.





13.   Выверните болты Б крепления фланцев трубопроводов системы охлаждения рабочей жидкости и болт А крепления кронштейнов трубопроводов к картеру коробки передач, затем отведите трубопроводы в сторону.

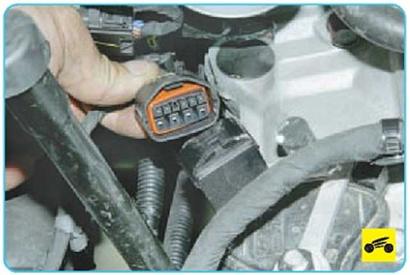

14.   Отсоедините колодки жгута проводов, расположенные сверху, справа от маслоиз­мерительного щупа.

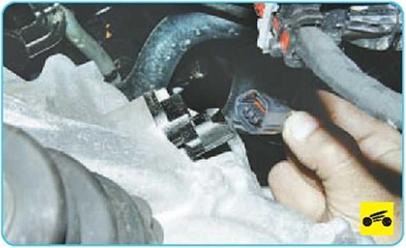

15.   Отсоедините колодку жгута проводов, расположенную сверху в задней части короб­ки передач.





16.    Отсоедините колодку жгута проводов, расположенную сверху в передней части ко­робки передач.

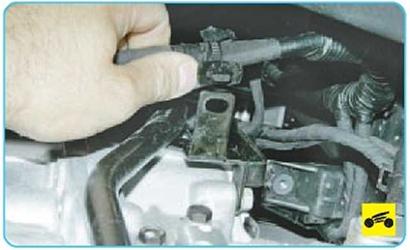

17.    Извлеките пластмассовые фиксаторы крепления жгута проводов из кронштейнов, расположенных на коробке передач сверху..

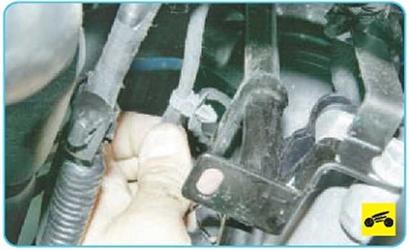

20.    Разрежьте расположенный сверху хо­мут; соединяющий два жгута проводов.

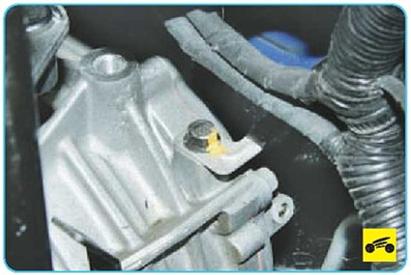

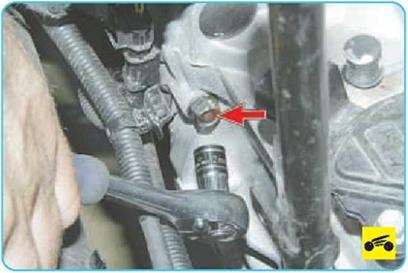

21.    Выверните болт крепления провода «массы»...





22.    ...и отсоедините провод от коробки пе­редач.





24.

Снимите приводы передних колес (см. «Снятие и установка приводов передних ко­лес», с. 143).

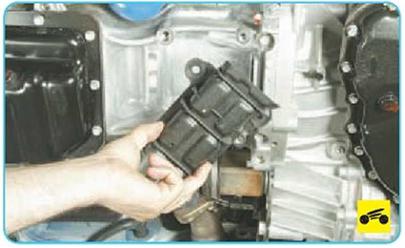

25. ...и снимите кронштейн передней опоры подвески силового агрегата.

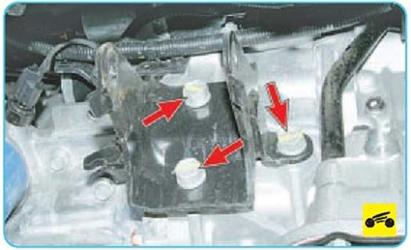

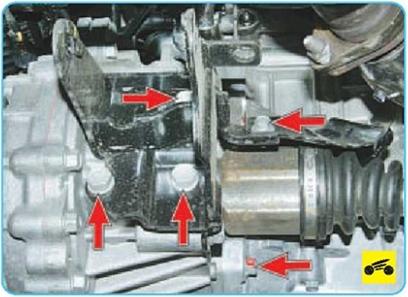

26. Выверните пять болтов крепления...











27.     ...и снимите кронштейн задней опоры подвески силового агрегата.

ПРИМЕЧАНИЕ____________________________

Кронштейны передней и задней опор подве­ски силового агрегата рекомендуется сни­мать для получения лучшего доступа к эле­ментам крепления коробки передач.

28.     Установите под двигатель надежную опору или вывесите его с помощью грузо­подъемного механизма.

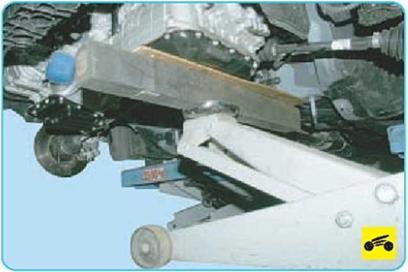

29.     Аналогичную опору установите под ко­робку передач.

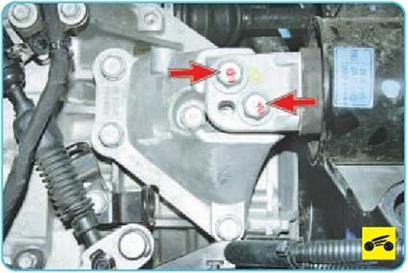

30.     Выверните два болта крепления левой опоры подвески силового агрегата к крон­штейну на картере коробки передач.

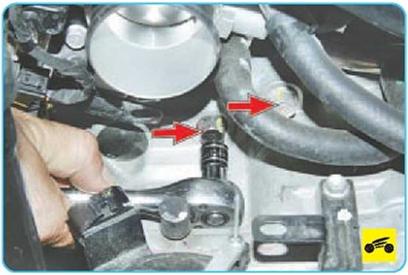

31.     Выверните болты крепления коробки передач к двигателю: один сверху..





















36.   Сдвиньте коробку передач назад и акку­ратно снимите коробку передач с автомобиля.

37.   Установите коробку передач и все сня­тые детали и узлы в порядке, обратном снятию.
