Kia Ceed (2009+). УСТАНОВКА КОРОБКИ ПЕРЕДАЧ



Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля:

-       повышенный (по сравнению с привыч­ным) шум;

-       затрудненное переключение передач;

-       самопроизвольное выключение или не­четкое включение передач;

-       утечка масла через уплотнения и про­кладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего саль­ника коленчатого вала двигателя.

ПОЛЕЗНЫЕ СОВЕТЫ

Работа по снятию и установке коробки пере­дач весьма трудоемка, поэтому предвари­тельно обязательно убедитесь в том, что ее неисправности не вызваны иными причина­ми (недостаточный уровень масла, дефекты привода выключения сцепления, ослабле­ние крепления коробки и пр.).

Коробка передач довольно тяжелая и име­ет не удобную для удерживания форму, поэтому рекомендуем снимать ее с помощ­ником.

Для снятия механической коробки пере­дач выполните следующие операции.

Вам потребуются: торцовые ключи «на 10», «на 12», «на 14», «на 17», мон­тажная лопатка, пассатижи.

1.       Установите автомобиль на подъемник или смотровую канаву

2.       Снимите брызговики двигателя (см. «Снятие и установка брызговиков двигателя», с. 70).





3.    Слейте масло из коробки передач (см. «Проверка уровня, доливка и замена масла з механической коробке передач», с. 132).

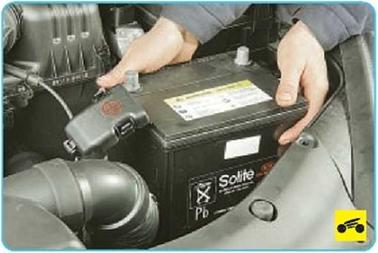

4.    Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной бата­реи», с. 190).





5.    Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 97).

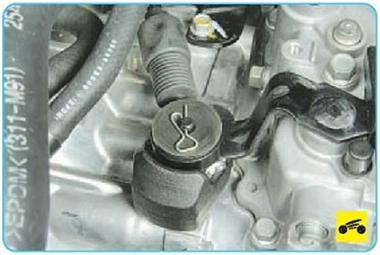

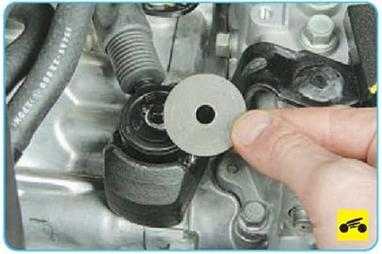

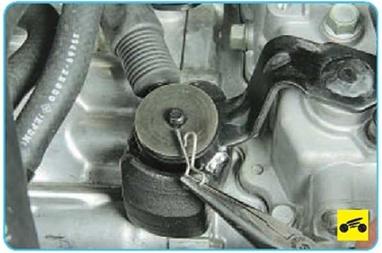

9. ...извлеките шплинт крепления наконеч­ника троса из отверстия оси рычага переклю­чения передач...









11. ...и наконечник троса с оси рычага пе­реключения передач.





12. Извлеките наконечник оболочки троса из прорези кронштейна на коробке передач. От­ведите трос переключения передач в сторону

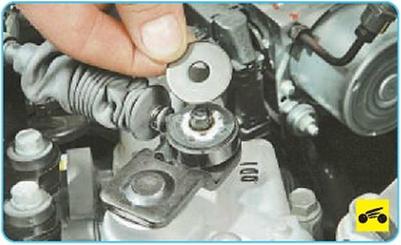

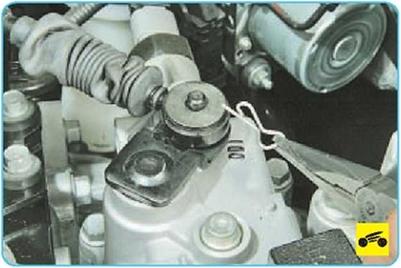

13.   Извлеките шплинт крепления наконеч­ника троса из отверстия оси рычага выбора передач...









15.   ...и наконечник троса с оси рычага вы­бора передач.





16.   Извлеките наконечник оболочки троса из прорези кронштейна на коробке передач. Отведите трос выбора передач в сторону.

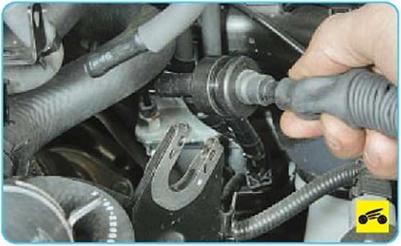

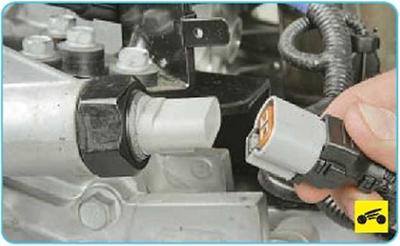

17. Отсоедините колодки жгута проводов датчика скорости...

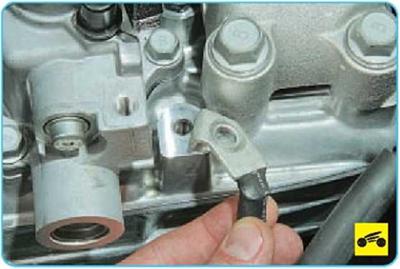

19.   Выверните болт крепления наконечника провода «массы»...









21.   Выверните болт крепления кронштейна трубопровода сцепления к корпусу коробки передач.





22.   Выверните два болта крепления рабо­чего цилиндра к картеру сцепления и отведи­те цилиндр в сторону.





23.   Снимите подрамник передней подвески

(см. «Снятие и установка подрамника перед­ней подвески», с. 152).

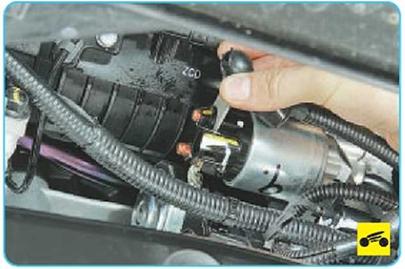

24.   Отсоедините колодку управляющего провода от вывода тягового реле стартера.

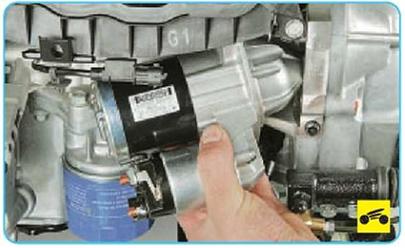

25.   Снимите защитный колпачок наконечника силового провода, отверните гайку и отсоеди­ните наконечник от контактного болта стартера.









28.     Установите под двигатель надежную опору или вывесите его с помощью грузо­подъемного механизма.

29.     Аналогичную опору установите под ко­робку передач.

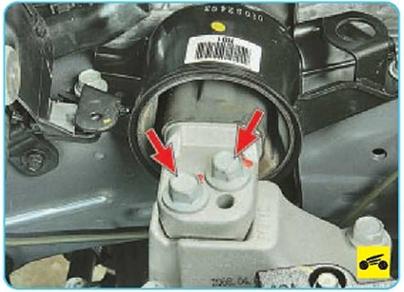

30.     Выверните два болта крепления сило­вого агрегата к левой опоре.





31.     Выверните два верхних болта крепле­ния коробки передач.





32.     Выверните четыре болта крепления усилителя и снимите его.





33.     Выверните один нижний болт крепления коробки передач к масляному картеру









35. ...и левой стороны крепления коробки передач к блоку цилиндров двигателя.

36. Сдвиньте коробку передач назад до мо­мента выхода первичного вала коробки из ступицы ведомого диска сцепления и аккурат­но снимите коробку передач с автомобиля.

ПРЕДУПРЕЖДЕНИЕ

При снятии коробки передач не опирайте ко­нец первичного вала о лепестки диафрагмен- ной пружины, чтобы не деформировать их.

37. Установите коробку передач и все сня­тые детали и узлы в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ

Перед установкой коробки передач рекомен­дуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки. Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. «Снятие и установка сцепления», с. 121).

38. Залейте масло в коробку передач (см. «Проверка уровня, доливка и замена масла в механической коробке передач», с. 132).
