Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

Осевые зазоры

Модель

Деталь

Величина, мм (дюйм)

F041EM

Осевой зазор планетарной

передачи в сборе

0,1-1,08 (0,0039-0,0425)

Осевой зазор упорного

кольца шестерни

0-0,25 (0-0,0098)

Осевой зазор упорного

кольца переднего выходного

вала

0-0,22 (0-0,0087)

Осевой зазор упорного

кольца заднего выходного

вала

0,04-0,26 (0,0016-0,0102)

Осевой зазор упорного

кольца

0,18-0,43 (0,0071-0,0169)

Осевой зазор упорного

кольца вала

0-0,8 (0-0,0315)

Межосевое расстояние

(между валом привода

заднего моста и валом

переднего моста)

241,29-242,02



Таблица диагностики

Неисправный объект

Код

Наименование

неисправности

Электрический привод

P07A5

Ошибка кодирующего

устройства 4WD (положение

привода)

P0A1B

Неисправность привода

4WD или замыкание цепи

P07A3

Неисправность РК

Датчик скорости

P0500

Низкое входное напряжение

датчика скорости,

замыкание на массу

Блок управления

P062F

Ошибка внутреннего модуля

управления EEPROM

P0562

Отклонение напряжения в

батарее, низкое напряжение

в системе

P0563

Отклонение напряжения в

батарее, высокое

напряжение в системе

Переключатель 4WD

P0838

Короткое замыкание цепи

переключателя 4WD или на

массу



Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Описание неисправности

Возможная причина

Метод устранения

Проблема при
переключении

Неисправен или поврежден
блок управления, датчик
скорости, привод или
внутренняя проводка

Проверить узлы на
работоспособность, заменить
при необходимости

Повреждение или износ
кулачка, втулки или конуса,
вилки или направляющей

Провести дефектовку
деталей. Заменить
поврежденные детали.

Заедание вилки, втулки или
шестерни

Провести дефектовку.
Заменить поврежденные
детали

При включении режима
4H, 4L не включается
привод переднего колеса

Неисправность приводной
цепи, поломка звезды

Осмотреть и в случае
необходимости заменить
поврежденные детали

Посторонний шум в РК

Низкий уровень масла,
несоответствующее масло

Проверить уровень масла, в
случае необходимости
заменить

Ослабление резьбовых
соединений крепления
деталей РК

Проверить резьбовые
соединения, протянуть
согласно моментам затяжки

Шум подшипников РК

Демонтировать подшипники,
проверить на наличие износа
и повреждений. Заменить при
необходимости

Шум шестерен

Проверить на наличие износа
и повреждений. Заменить при
необходимости.

Повреждение или износ
звезд, цепи приводной

Проверить на наличие
повреждений и износа.
Заменить при необходимости.

Неправильное давление в
шинах

Отрегулировать давление

Падение уровня масла

Трещина в картере РК

Заменить картер

Течь масла в соединениях
деталей РК

Очистить картер и детали,
проверить на наличие течей

Засорен сапун

Очистить  шланг сапуна, при
необходимости заменить
шланг сапуна или сапун

Несоответствующее масло,
высокий уровень масла

Применить соответствующую
марку масла, довести уровень
масла до необходимого

Ослаблены болты крепления  Протянуть

Нарушение уплотнения

Применить герметик,
протянуть резьбовые
соединения

Износ или повреждение
манжеты

Заменить



Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

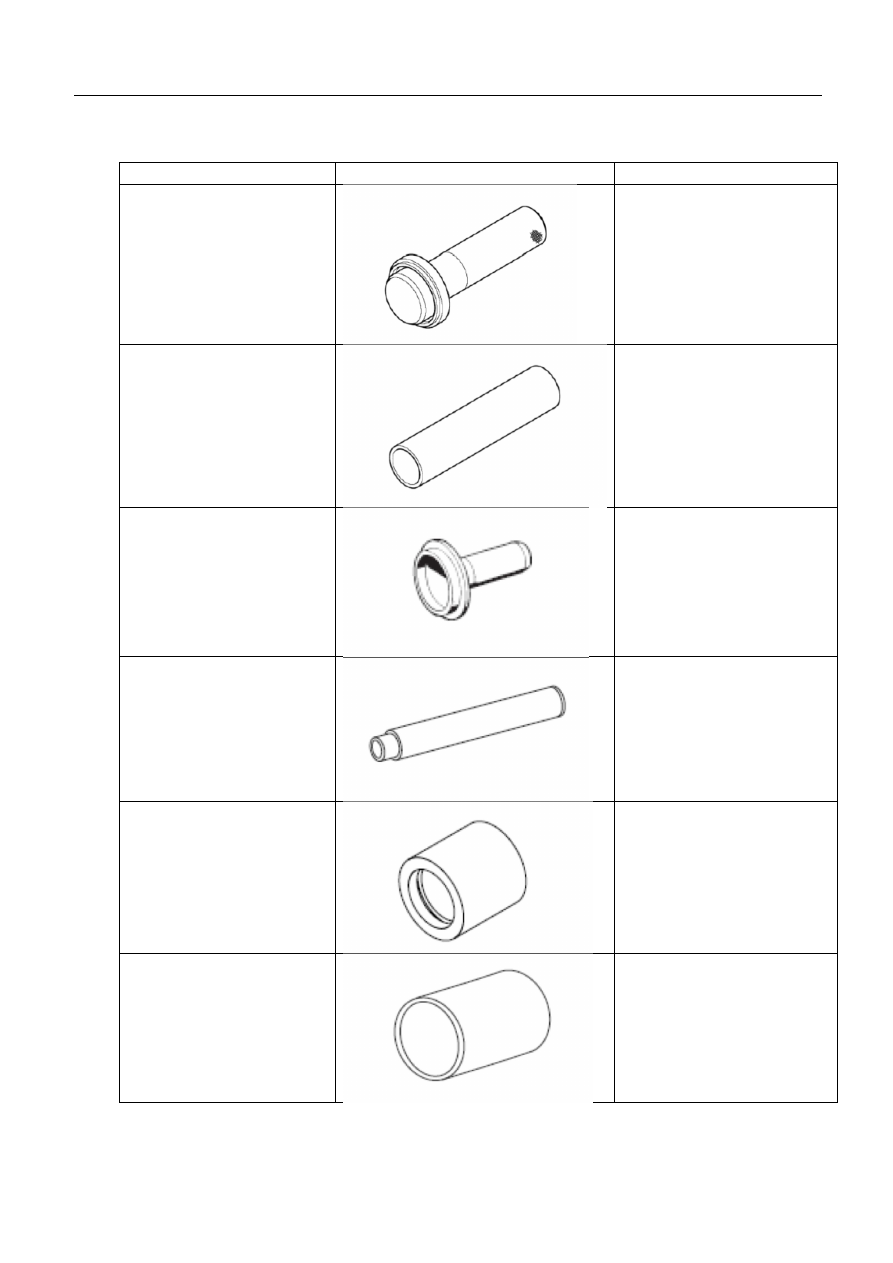

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

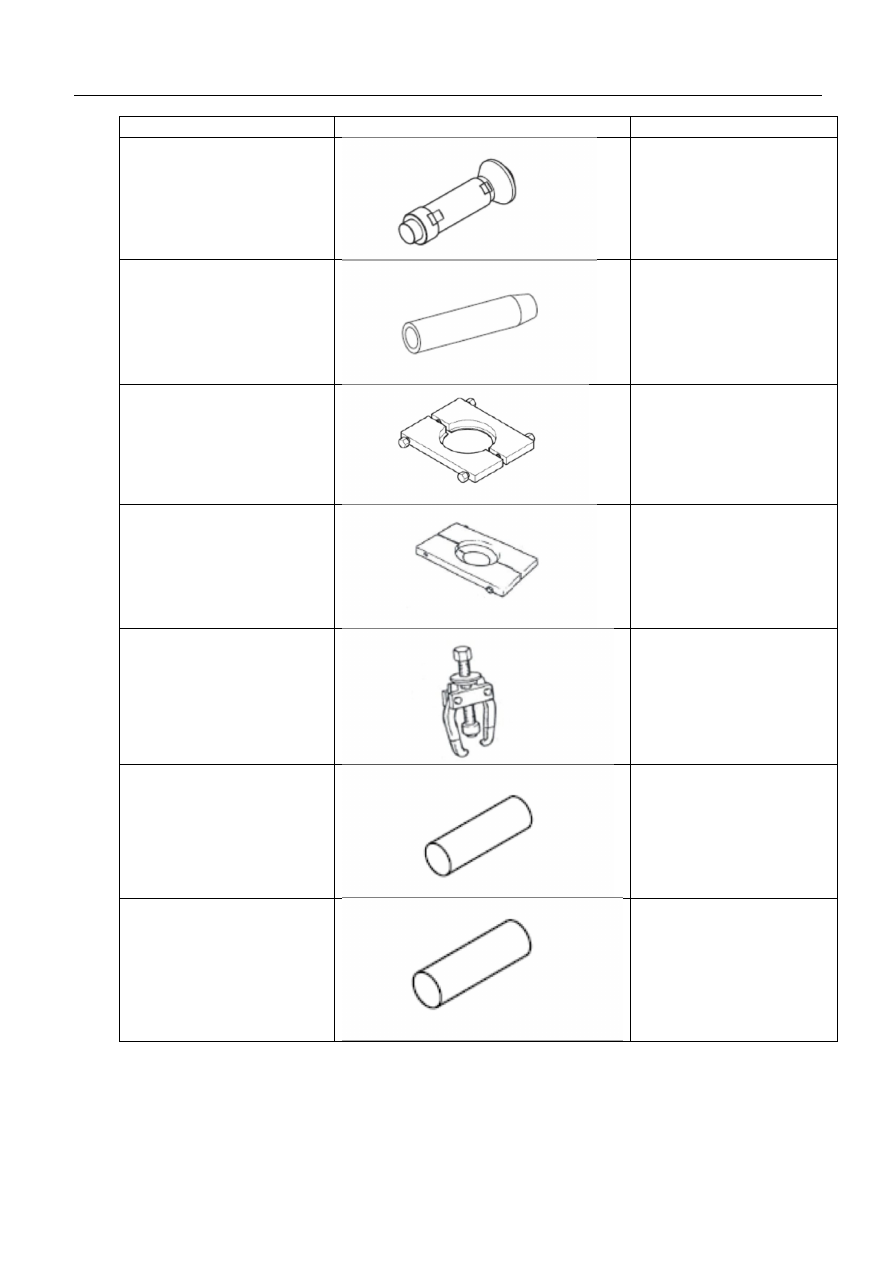

Инструмент


Назначение

Оправка



Для запрессовки манжеты
входного вала

Оправка



Для запрессовки манжеты
заднего выходного вала

Оправка



Для запрессовки манжеты
переднего выходного вала

Оправка



Для запрессовки манжеты
распределительного вала

Опора



Для поддержки переднего
выходного вала

Приспособление для
установки подшипника



Для установки держателя
подшипника





Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

Инструмент


Назначение

Приспособление для
установки подшипника



Для установки
игольчатого
подшипника

Приспособление для
установки подшипника



Для установки
переднего выходного
подшипника

Съемник



Для снятия держателя
подшипника

Съемник



Для снятия входного
подшипника

Съемник



Для снятия выходного
подшипника

Ось (ǿ31,1)



Измерение межосевого
расстояния цепи

Ось (ǿ 40)



Измерение межосевого
расстояния цепи



ПРОЦЕСС ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Проверка уровня масла
