Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

№

пози

ции

Наименование

Номер

Количество

Приме

чание

Бензиновый

двигатель

Дизельный

двигатель

41

Задний картер

48161T00015

1

1



42

Стопорное кольцо

48165T00010

1

1



43

Манжета эл.мотора

48315T00010

1

1



44



Колесо
синхронизации
Колесо
синхронизации



48262T00015



48262T00016



1





1



45  Шайба

48269T00015

1

1



46

Фланец

48265T00015

1

1



47

Гайка крепления
фланца

53371T00050

1

1



48

Электрический
мотор

48320T00015

1

1



49

Датчик скорости

48322T00010

1

1



50

Болт (М6x1.0x16)

S1123006161

2

2



51

Болт (М6x1.0x45)

S1123306451

3

3



52

Болт (М6x1.25x35)

S1123410351

13

13



53

Пробка сливного
отверстия

48342T00015

1

1



54

Шайба
уплотнительная

K995621800

2

2



55

Пробка заливного
отверстия

K995111800

1

1



56

Пробка трубки
сапуна

52213T00100

1

1



57

Сапун с трубкой в
сборе

48329T00015

1

1



57-1  Сапун

52140T00250

1

1



57-2

Хомут крепления
трубки сапуна

48341T00015

1

1



57-3  Трубка сапуна

48328T00015

1

1



57-4

Зажим трубки
сапуна

52131T01110

1

1



58

Заглушка

48334T00010

1

1



59

Блок управления РК

48323T00015

1

1





Раздаточная коробка с электроуправлением

___________________________________________________________________________________________











Раздаточная коробка с электроуправлением







РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ

ОБСЛУЖИВАНИЮ















HYUNDAI



DYMOS

HYUNDAI DYMOS













Раздаточная коробка с электроуправлением

___________________________________________________________________________________________



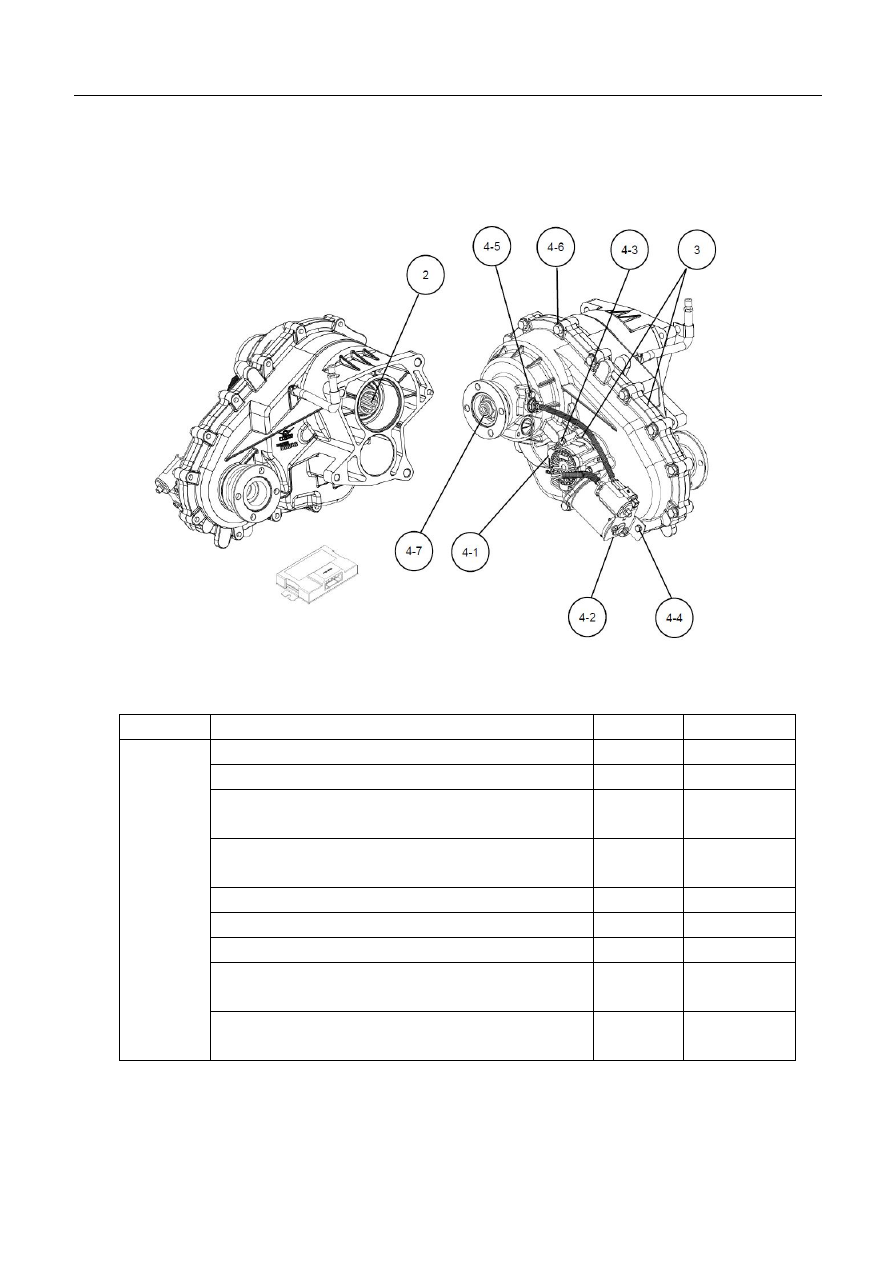

ОБЩАЯ ИНФОРМАЦИЯ

Характеристики

Тип раздаточной коробки

Раздаточная  коробка с

электроуправлением

Модель

F041EM

Масса

32,4 кг (без масла)

Тип переключения

2H↔4H

Поворотный переключатель

4H↔4L

Поворотный переключатель

Передаточные числа

Повышенная

передача

1:1

Пониженная

передача

2,542:1

Масло

Марка

ZIC G-F Top75W-85, ZIC G-FF

75W-85, GT Transmission FF

SAE 75W-85 по API GL-4

Количество

1800 см

3



Периодичность

замены

45 000 км или 2 года (в

зависимости от того, что

наступит ранее)

Производитель

Hyundai Dymos





















Раздаточная коробка с электроуправлением

___________________________________________________________________________________________



Моменты затяжки резьбовых соединений

























Модель

Деталь

Кгс∙м

Н∙м

F041EM

Болт картера (M10x1,25x35, 13EA)

4,5-6,0

44,1-58,3

Болт привода (M6x1,0x45, 3EA)

0,8-1,2

7,8-11,8

Болт кронштейна привода (M6x1,0x16,

1EA)

0,4-0,6

3,9-5,9

Болт датчика скорости (M6x1,0x16,

1EA)

0,4-0,6

3,9-5,9

Заливная пробка (M18x1,5x12, 1EA)

6,0-6,5

58,3-63,7

Сливная пробка (M18x1,5x12, 1EA)

6,0-6,5

58,3-63,7

Пробка сапуна (0,125” PTF)

1,2-1,8

11,8-17,7

Контргайка (M22x1,5x19,2, 1EA)

23-27

225,6-

264,8

Болт корпуса масляного насоса

(M5x0,8x15, 4EA)

0,4-0,6

3,9-5,9
