Раздаточная коробка с электроуправлением

___________________________________________________________________________________________





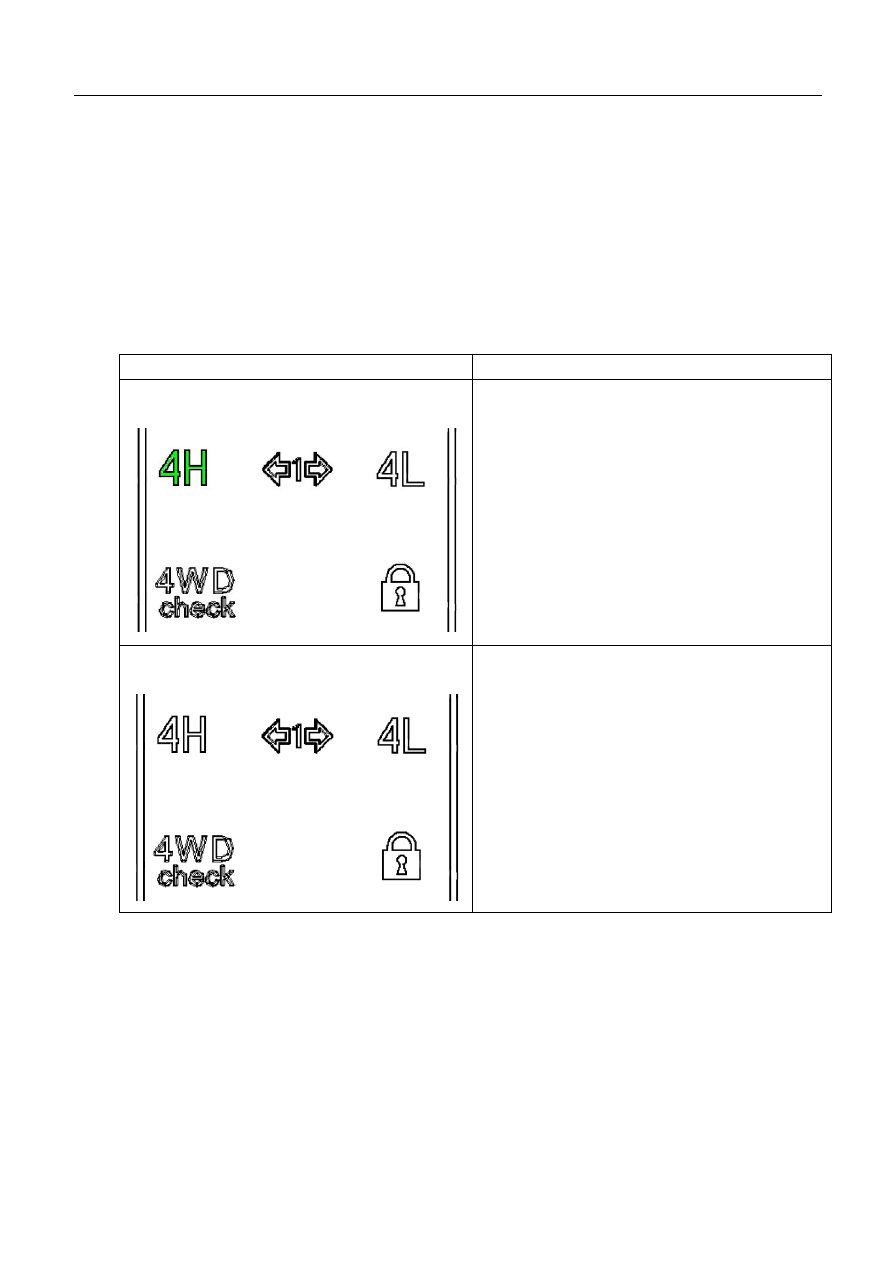

Управление работой переключателя РК (2H↔4H)

Поворотом  переключателя  РК  выбирается  режим  движения:  с  приводом  на
заднюю ось, с приводом на все колеса на повышенной передаче, с приводом
на все колеса на пониженной передаче.

Состояние индикатора

Описание



Переход режима 2H→4H




Перевести  рукоятку  переключателя
из  режима  2H  в  режим  4H  (без
ограничения  скорости).  Выключать
сцепление

нет

необходимости.

Переход

на

данный

режим

осуществлять

при

движении

по

прямой.  Переход  на  данный  режим
будет  осуществлен  через  несколько
секунд.




Переход режима 4H→2H




Перевести  рукоятку  переключателя
из  режима  4H  в  режим  2H  (без
ограничения  скорости).  Выключать
сцепление

нет

необходимости.

Переход

на

данный

режим

осуществлять

при

движении

по

прямой.  Переход  на  данный  режим
будет  осуществлен  через  несколько
секунд.














Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

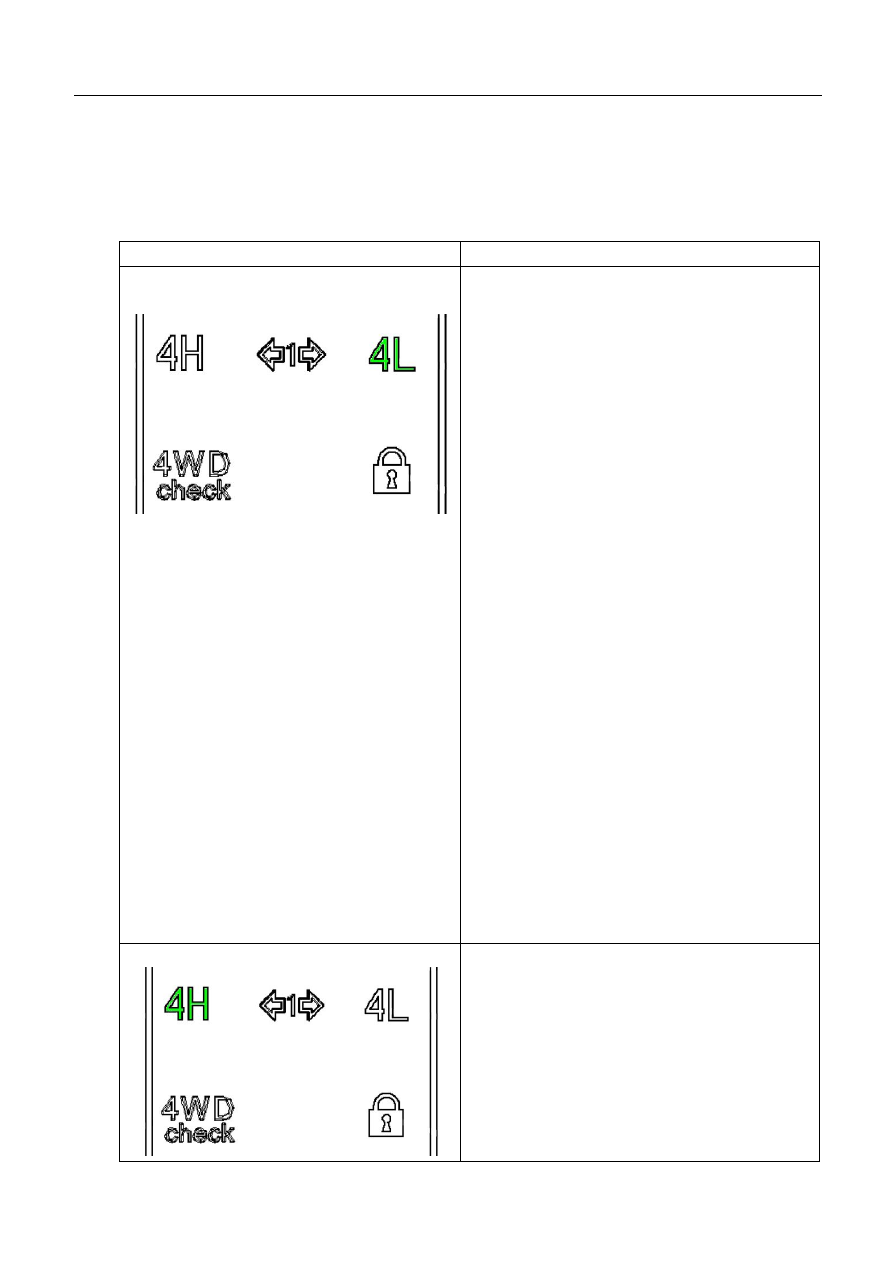

Управление работой переключателя РК (4H↔4L)

ВНИМАНИЕ!  При  переключении  режимов

4H↔4L  во  время  движения

возможно повреждение раздаточной коробки



Состояние индикатора

Описание



Переход режима 4H→4L







1) Остановить автомобиль.
2) Для  включения  режима  “4L”
рукоятку

переключателя

необ-

ходимо

повернуть

в

нефикси-

рованную  позицию  ”•”    и  удержи-
вать  в  таком  положении  от  3  до  5
секунд, после чего отпустить рукоятку,
при  этом  произойдет  самовозврат
рукоятки в положение “4L”.
3) В  течении  двух  секунд  нажать
педаль сцепления.
4) Перед  тем  как  отпустить  педаль
сцепления,

убедиться,

что

сигнализатор  “4L”  в  комбинации
приборов включен.
При  переключении  в  режим  4L
нажать

педаль

сцепления

и

удерживать  ее  не  менее  3-х    сек  (до
появления символа 4L в комбинации
приборов),  трогаться  с  места  лишь
после включения символа 4L.
В  случае  остановки  двигателя  в
режиме 4L, перед началом движения
убедиться  в  том,  что  после  запуска
двигателя

режим

движения

4L

сохраняется.


Переход режима 4L→4H



1) Остановить автомобиль.
2) Выбрать  переключателем  режим

4H.

3) В  течении  двух  секунд  нажать

педаль сцепления.

4) Перед  тем  как  отпустить  педаль

сцепления,

убедиться,

что

сигнализатор  “4H”  в  комбинации
приборов включен.

Раздаточная коробка с электроуправлением

___________________________________________________________________________________________

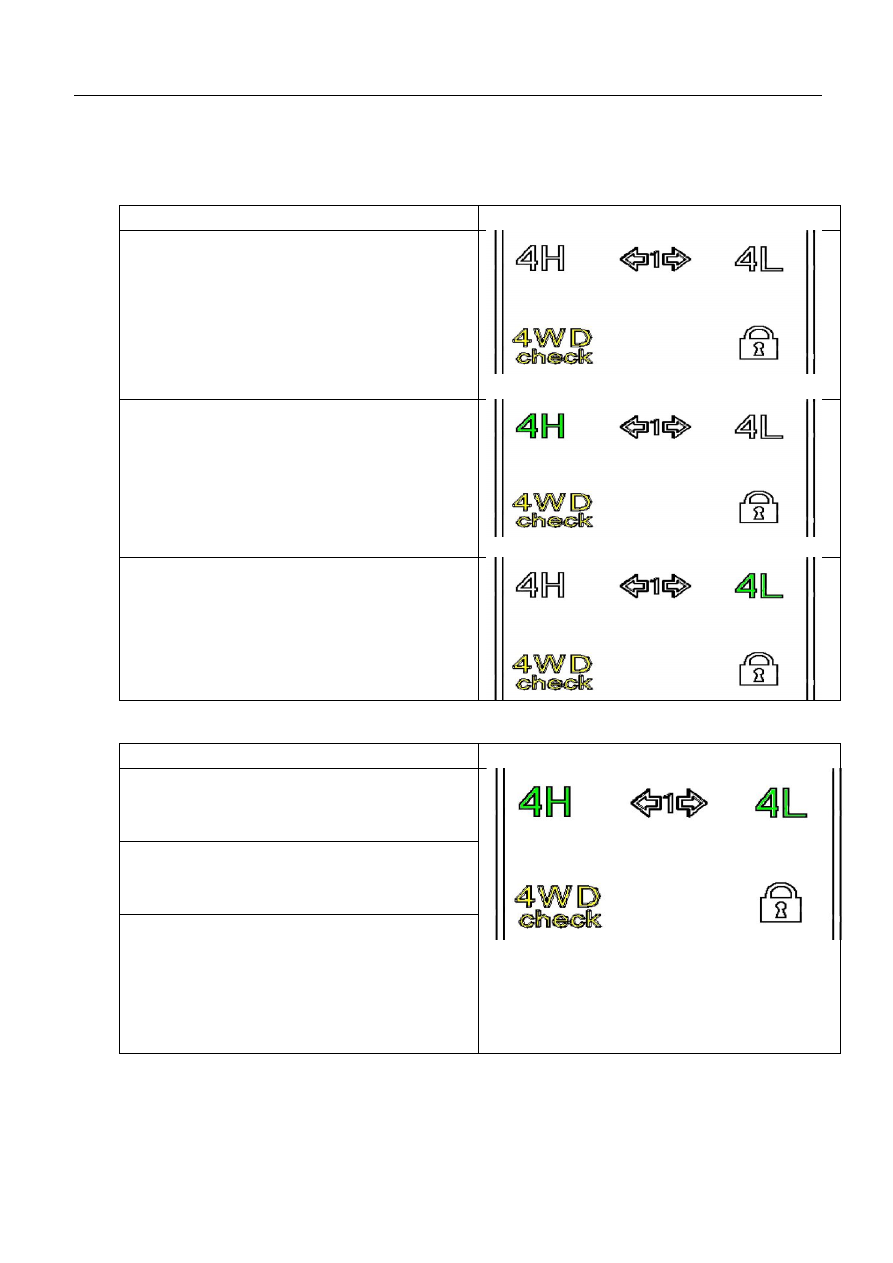

Ошибки системы управления раздаточной коробкой

О возникшей неисправности сигнализирует индикатор 4WD

Неисправность

Обозначение, состояние индикаторов


Неисправность РК в режиме 2H







Неисправность РК в режиме 4H







Неисправность РК в режиме 4L






Неисправность

Обозначение, состояние индикаторов


Неисправность РК в режиме 2H


Причины неисправности:

1)  Неисправен двигатель
2)  Неисправен датчик скорости
3)  Внутренняя ошибка ЭБУ РК

4)

Ошибка переключателя 4WD




Неисправность РК в режиме 4H


Неисправность РК в режиме 4L
