Пульт управления рубильным агрегатом машины «Беларус» МР-40

1.5.2.4 Пульт управления рубильным агрегатом машины «Беларус» МР-40

Пульт управления рубильным агрегатом изображен на рисунке 21.

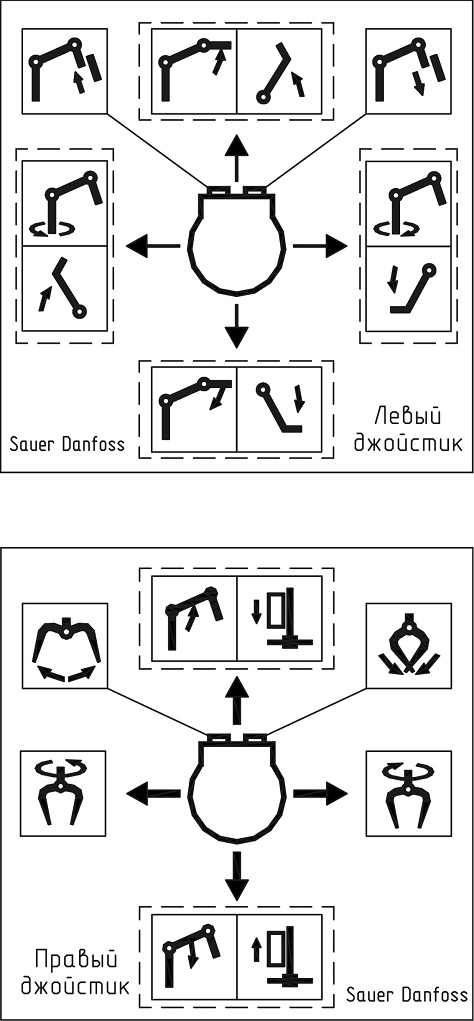

Рисунок 19 - Схема управления манипулятором и аутригерами

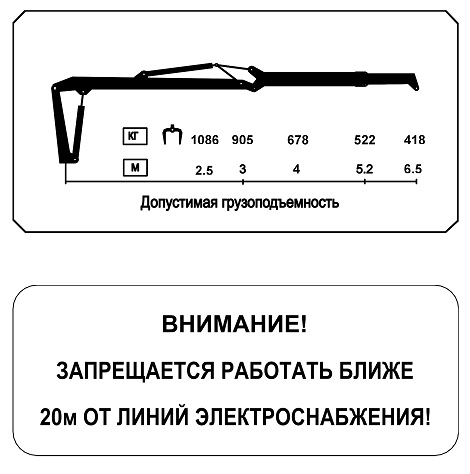

Рисунок 20 - Табличка грузоподъемности гидроманипулятора ГМ-42Т-01 и предупреждающая надпись

Рисунок 21 - Пульт управления рубильным агрегатом

1 - регулятор скорости подъема/опускания стола подачи и трубы; 2 - регулятор установки минимальной частоты вращения рубильного барабана, при достижении которой происходит остановка подачи в случае увеличения нагрузки; 3 - регулятор скорости подачи конвейерной ленты; 4 - экран;
5 - кнопка аварийного отключения питания рубильного агрегата; 6 - тумблер включения питания рубильного агрегата; 7 - контрольная лампа, сигнализирует о подаче питания на электрооборудование рубильного агрегата; 8 - тумблер подъема/опускания трубы; 9 - тумблер подъема/опускания бортов стола подачи;
10 - тумблер подъема/опускания стола подачи; 11 - тумблер открытия/закрытия заслонки воздуховода; 12 - тумблер наклона козырька трубы; 13 - тумблер поворота трубы; 14 - тумблер включения/выключения подачи

1.6 Инструмент и принадлежности машины рубильной «Беларус» МР-40

Для проведения технического обслуживания, регулирования и проверки состояния механизмов машины в процессе эксплуатации и хранения, а также для проведения текущего ремонта с каждой рубильной машиной поставляется комплект запасных частей, инструмента и принадлежностей.

1.7 Маркировка и пломбирование машины рубильной «Беларус» МР-40

Каждая машина имеет табличку маркировки, на которой указывается индекс, заводской номер, дата изготовления.

Эксплуатационная документация, прилагаемая к машине, находится в ящике ЗИП.

1.8 Упаковка машины рубильной «Беларус» МР-40

Машина, отправляется потребителю без упаковки.
