1.4.7.1 Плавкие предохранители машины рубильной «Беларус» МР-40

Потребители электроэнергии и их цепи защищены от короткого замыкания плавкими предохранителями. На машине установлено пять блоков предохранителей (F1, F2, F3, F4 и F6).

Блоки предохранителей F1 и F2 находятся на правой боковине щитка приборов двигателя (рисунок 10) под защитными крышками. Блоки предохранителей F3, F4 и F6 находятся на верхней боковине щитка приборов двигателя.

а) F1 - блок предохранителей БП 11.3722.

Два плавких предохранителя 17, 18 (60 А) защищают от перегрузок электрические цепи питания.

б) F2 - блок предохранителей БП 11.3722.

Предохранители защищают следующие электрические цепи:

19 - цепь включения стартера (60 А);

20 - цепь блока управления свечей накаливания (60 А).

в) F3 - блок предохранителей БП-1

Блок F3 (БП - 1) защищает:

5 - цепь питания управления останова двигателя (7,5 А);

6 - цепь питания розетки переносной лампы (7,5 А);

7 - цепь питания датчика аварийного уровня масла в гидросистеме манипулятора (7,5 А);

8 - цепи питания тахоспидометра, вольтметра, блока управления свечей накаливания, блока контрольных ламп, управления останова двигателя из кабины (7,5 А);

9 - цепь питания выключателя «МАССА» (15 А);

10 - цепи питания выключателя стартера и приборов (7,5 А).

г) Блок F4 (БП-4) защищает:

11 - не используется (резерв) (15 А);

12 - цепи питания плафона (7,5 А);

13 - цепь питания рабочих фар кабины (7,5 А);

14 - не используется (резерв) (15 А);

15 - цепь питания электромагнитного клапана останова двигателя (25 А);

16 - цепь питания рубильного агрегата (25 А).

д) Блок F6 (БП-5) защищает:

1 - цепь питания стеклоочистителя (7,5 А);

2 - цепь питания выключателя рабочих фар манипулятора (7,5 А);

3 - цепь питания включателя вспомогательного оборудования манипулятора (7,5 А);

4 - цепь питания аварийного отключения управления и питания манипулятора (7,5 А).

Чтобы избежать обгорания электропроводки, никогда не применяйте предохранители более высокого номинала по силе тока, чем указано выше. Если предохранитель часто сгорает, установите причину и устраните неисправность.

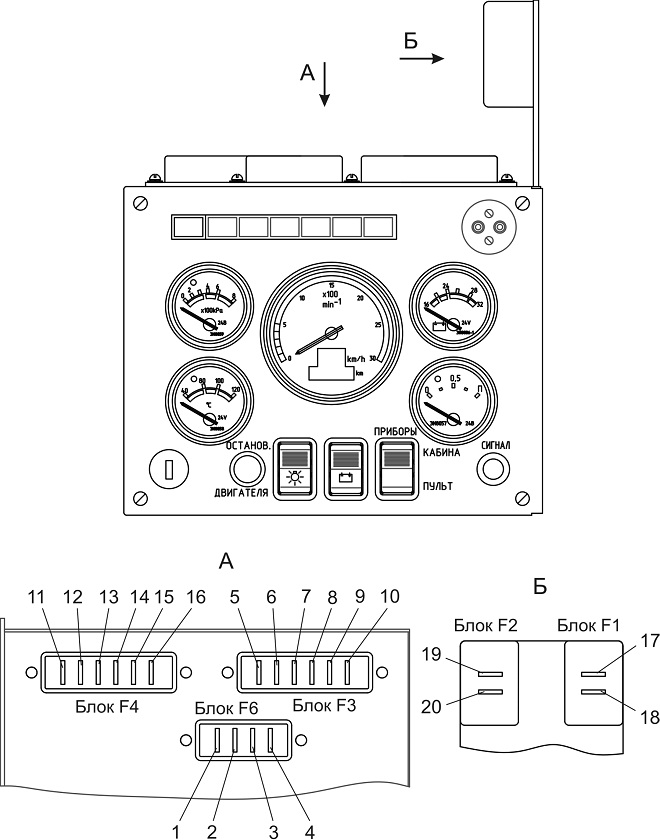

Рисунок 10 - Блоки предохранителей машины рубильной «Беларус» МР-40
