Пульт управления манипулятором и аутригерами машины рубильной «Беларус» МР-40

1.5.2.2 Пульт управления манипулятором и аутригерами машины рубильной «Беларус» МР-40

Пульт управления манипулятором изображен на рисунке 18.

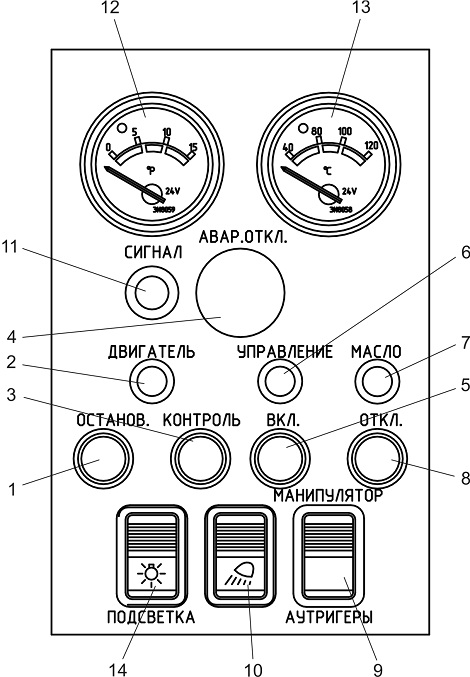

Рисунок 18 - Пульт управления манипулятора и аутригеров

К рисунку 18

1 - кнопка останова двигателя;

2 - контрольная лампа аварийного состояния двигателя (при загорании необходимо остановить двигатель и устранить неисправность);

3 - кнопка контроля работоспособности контрольной лампы 2, при нажатии должна загораться контрольная лампа;

4 - кнопка аварийного отключения электропитания манипулятора и аутригеров;

5 - кнопка включения электропитания манипулятора и аутригеров;

6 - контрольная лампа, сигнализирует о подаче питания на электрооборудование манипулятора и аутригеров;

7 - контрольная лампа аварийного уровня масла в гидроприводе манипулятора (при загорании необходимо отключить электропитание манипулятора и аутригеров);

8 - кнопка отключения электропитания манипулятора и аутригеров;

9 - переключатель режимов управления манипулятором, аутригерами и кабиной. Имеет два положения: вверх - включено управление манипулятором; вниз - включено управление аутригерами и подъемом-опусканием кабины;

10 - переключатель рабочих фар манипулятора;

11 - кнопка подачи звукового сигнала (служит для подачи звукового сигнала перед началом работы манипулятором, аутригерами или кабиной);

12 - указатель давления масла в системе смазки двигателя;

13 - указатель температуры ОЖ в системе охлаждения двигателя;

14 - переключатель подсветки указателя давления масла в системе смазки двигателя и указателя температуры ОЖ в системе охлаждения двигателя.

1.5.2.3 Джойстики машины рубильной «Беларус» МР-40

На подлокотниках сиденья оператора расположены джойстики 7, 8 (рисунок 16). Они служат для управления манипулятором, аутригерами или кабиной.

Для управления аутригерами или кабиной необходимо переключатель 9 (рисунок 18) установить в нижнее положение.

Для опускания левого аутригера необходимо отклонить левый джойстик влево, для подъема - вправо. Для опускания правого аутригера необходимо отклонить левый джойстик назад, для подъема - вперед.

Для подъема кабины необходимо отклонить правый джойстик назад, для опускания - вперед.

Для управления манипулятором необходимо переключатель 9 установить в верхнее положение. При этом управление манипулятором осуществляется обоими джойстиками.

Для поворота колонны манипулятора против часовой стрелки необходимо отклонить левый джойстик влево, по часовой стрелке - вправо. Для подъема рукояти необходимо отклонить левый джойстик вперед, для опускания - назад. Для выдвижения телескопа необходимо нажать правую кнопку левого джойстика, для втягивания - левую. Для поворота ротатора против часовой стрелки необходимо отклонить правый джойстик влево, по часовой стрелке -вправо. Для опускания стрелы необходимо отклонить правый джойстик назад, для подъема - вперед. Для раскрытия клещевого захвата необходимо нажать левую кнопку правого джойстика, для закрытия - правую.

На рисунке 19 указаны направления движений джойстиков, которые соответствуют выполнению определенных операций рабочих органов машины. Табличка управления джойстиками находится внутри кабины оператора.

В кабине также имеется табличка грузоподъемности гидроманипулятора в зависимости от вылета стрелы и предупреждающая надпись (рисунок 20).

ВНИМАНИЕ! ПОДЪЁМ КАБИНЫ ПРЕДНАЗНАЧЕН ТОЛЬКО ДЛЯ

УЛУЧШЕНИЯ ОБЗОРА ЗАГРУЗКИ БУНКЕРА ЩЕПОВОЗА. РАБОТА МАНИПУЛЯТОРА ПРИ ПОДНЯТОЙ КАБИНЕ ЗАПРЕЩЕНА!
