3.5

Автогрейдер ГС-14.02. Указания по смазке



Для проведения смазочных работ необходимо иметь полный комп­лект оборудования и инструмента, для каждого сорта смазки исполь­зовать отдельный инструмент. Это пред-отвратит смешивание различных смазок. Для смазки использовать те масла, которые указа-ны в табли­це смазки.

Перед заменой смазки масленки, пробки контрольных и заливных отверстий тща-тельно обтереть, неисправные масленки заменить.

Нагнетать смазку шприцем или специальным нагнетателем, пока смазка не заполнит зазоры между рабочими поверхностями деталей, что определяется появлением свежей смазки из зазоров или увеличением сопротивления нагнетанию.

При смазке следить за тем, чтобы смазочные материалы не попа­дали на окрашенные поверхности и резиновые детали.

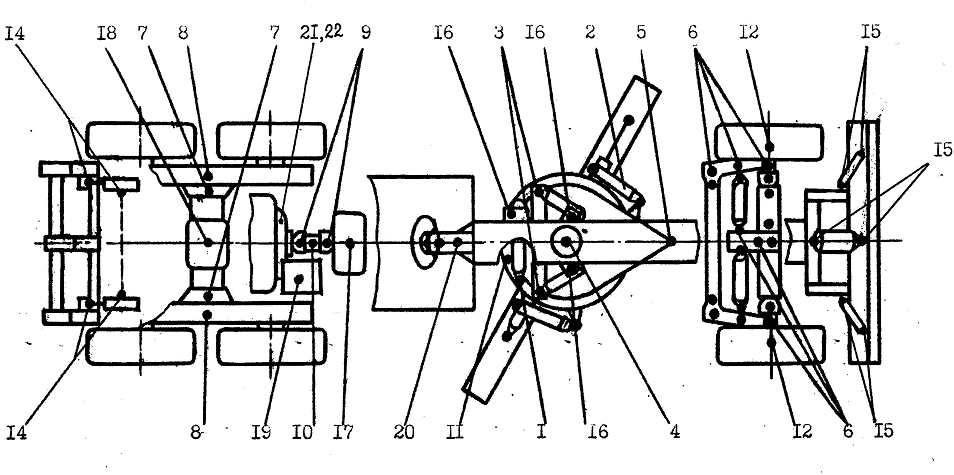

Рисунок 44 Схема смазки



По окончании смазочных операций удалить излишки смазок, выступивших из сочле-нений, а также капли жидких смазок, завернуть проб­ки заливных отверстий и насухо обте-реть их.

Объём топлива, жидкостей и масел приведен в разделе "Техни­ческие характерис-тики".

Перечень применяемых ГСМ изложен в таблице 7.



Таблица 7


Наименование

изделия

(механизма)

Наименование смазочных

материалов, обозначение

стандарта (ТУ) на них


Коли-чество точек смазки


Способ нанесения

смазочных

материалов

Перио-дич-ность провер-ки за-мены смазки, моточ

При-ме- ча-ние

При тем-пературе

от +5 до

40оС


При тем- пературе

от +5 до +40оС

Для дли-тельного хранения

Дизель


Схема смазки

(рисунок 44)


Гидроцилиндр выноса тяговой рамы поз. 1.




Гидроцилиндры изменения угла резания отвала поз. 2.

Гидроцилиндры подъема отвала поз. 3.


Шарнир тяговой рамы поз. 5.


Передние колеса поз. 12.


Мост передний поз. 6: пальцы, вилки, крестовины, ось моста.



Горловины заднего

моста, поз.7



Скользящие вилки карданов поз.10.




Гидроцилиндры рыхлителя поз. 14.


Поворотный круг поз.11


Согласно Руководству по эксплуатации дизеля




Литол –24 ГОСТ 21150-75




То же




-«-



-«-



-«-


-«-




-«-




-«-





-«-



-«-




1




4



2



1



2

21





2




2





4



1







Нагнетать через масленки до вы-давливания све-жей смазки


То же




-«-



-«-


Заменить смазку


Нагнетать через масленки до вы-давливания све-жей смазки


Сделать 20…25 на-гнетаний шприцем через масленки


Нагнетать через масленки до вы-давливания све-жей смазки


То же



Очистить зубчатый ве-нец и смазать кистью.





125





125



125



125



1000


125





125



125





125


125





Продолжение таблицы 7




Наименование

изделия

(механизма)

Наименование смазочных

материалов, обозначение

стандарта (ТУ) на них


Коли-чество точек смазки


Способ нанесения

смазочных

материалов

Перио-дич-ность провер-ки за-мены смазки, моточ

При-ме- ча-ние

При тем-пературе

от +5 до

40оС


При тем- пературе

от +5 до +40оС

Для дли-тельного хранения

Вилки гидроцилиндров подъема отвала и выно-са тяговой рамы поз.16.



Передний отвал поз. 15.



Редуктор поворота отвала поз.4.


Картеры редукторов заднего моста поз. 18.

и балансиров поз.8








Крестовины карданов поз. 9.




Механическая коробка передач поз. 17.







Бак гидросистемы поз 19.






Шарнирное сочленение основной рамы поз. 20.



Выжимной подшипник муфты сцепления поз.21.


Втулки валика выклю-чения сцепления

(с дв.Д-260) поз.22


Литол – 24 ГОСТ 21150-75




То же



-«-


Масло трансмиссионное ГОСТ 23652-79

ТАп -15В - летом

ТСп -10 - зимой







То же





-«-








Масло индустриальное ГОСТ 20799-88

И-20А - летом

Масло ТУ381011232-89

МГ-22А - зимой


Литол – 24 ГОСТ 21150-75


То же



-«-


3





6



1


3 или 5










4





1








1






2




1


2

Нагнетать через масленки до вы-давливания све-жей смазки


То же



Заменить смазку


Проверить уро-вень масла, при необходимости долить.

Слить отработан-ное масло, про-мыть картер диз-топливом, залить свежее масло


Нагнетать через мас ленки до появления масла


Проверить уро-вень масла по контрольной пробке, при не-обходимости долить.

Заменить масло


Проверить уро-вень масла, при необходимости долить.

Заменить масло


Нагнетать через мас ленки до появления смазки


125





125



1000


500




1000






125





500






1000


60




1000


125




125


500
