КОНТРОЛЬНЫЕ ПРИБОРЫ ТРАКТОРА ДТ-20



Контрольные приборы трактора установлены на щитке приборов, расположенном на заднем кронштейне топливного бака.

На щитке приборов (рис. 102) установлен дистанционный термометр 4 для измерения температуры охлаждающей воды; манометр контроля давления масла в системе смазки и амперметр 8 для контроля заряда и разряда аккумуляторной батареи.

Для освещения шкал приборов при работе в ночное время установлен патрон 5 с электрической лампой. С внутренней стороны кронштейна, на текстолитовой панели, закреплен предохранитель 9 с плавкой вставкой.

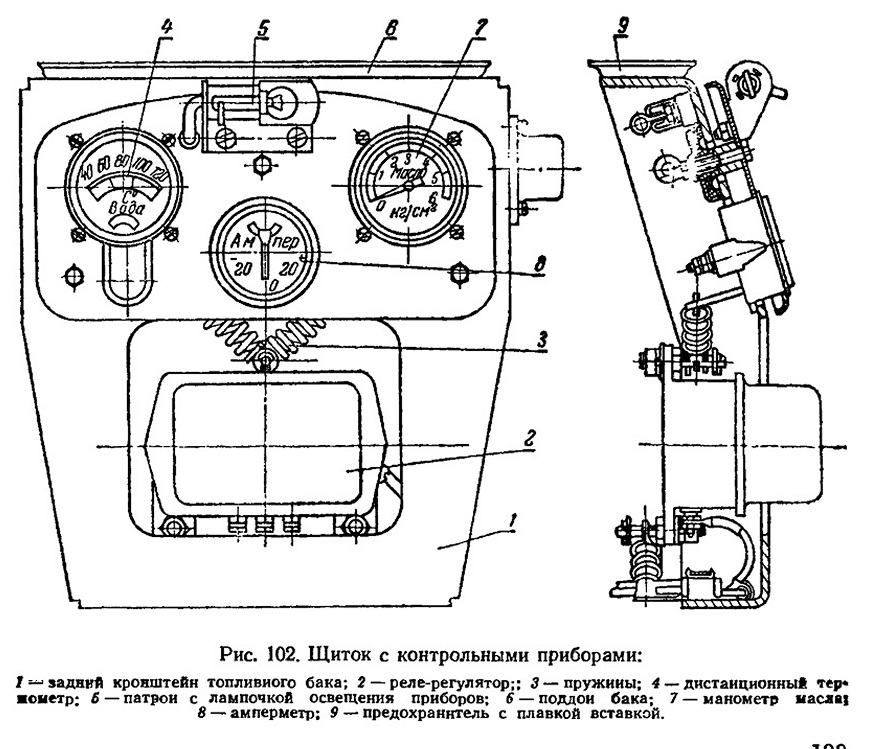

Рис. 102. Щиток с контрольными приборами:







ФАРЫ ФГ7-Д ТРАКТОРА ДТ-20

На тракторе установлены три фары (рис- 103) типа ФГ7-Д с электролампами напряжением 12 в.

Фара состоит из корпуса 5, отражателя 3, рассеивателя 2, патрона

4 и лампочки 1. Провод 7 предназначен для подвода тока, а провод 6 соединяет нить лампочки с массой трактора.

Фара закреплена на кронштейне в вилке 8. Передние фары установлены на переднем кронштейне топливного бака, а задняя — на кронштейне, закрепленном на левом крыле трактора. Фару вместе с вилкой можно поворачивать вокруг вертикальной оси и закреплять в нужном положении. Фару можно также поворачивать относительно вилки в вертикальной плоскости.









Рис. 103. Фара
