ОБЛИЦОВКА ТРАКТОРА ДТ-20
Облицовка трактора состоит из капота и крыльев. Капот защищает двигатель
от пыли, грязи и воды, а также от повреждений при работе трактора в
садах и лесных насаждениях. Для свободного доступа к двигателю и осмотра
узлов капот можно поднять на петли и установить в открытом положении. В
таком положении капот удерживает тяга, верхний конец которой закреплен в
лонжероне капота, а второй изогнутый конец входит в кронштейн,
укрепленный на верхнем бачке радиатора.
Опуская капот, его поддерживают одной рукой, а другой выводят изогнутый
конец тяги из кронштейна и закрепляют ее внутри капота на пружинной
скобе. В закрытом положении капот опирается на планки кронштейна
радиатора и прижимается к ним двумя пружинными защелками.
Капот перед радиатором имеет горизонтальные прорези (щели), через
которые проходит воздух. Щели закрыты изнутри металлической проволочной
сеткой для защиты сердцевины радиатора от забивания соломой, ветками и
т. п.
К тормозным рукавам прикреплены защитные крылья. На правом крыле
установлен ящик для хранения инструмента. На крыльях прикреплены также
фары и поворотные сигналы. Схема установки крыльев, в зависимости от
модификации трактора, показана на рисунке 121.
При перестройке трактора ДТ-20 с шинами 10—28 в
основную модификацию крыло крепят на пластину, привинченную к тормозному
рукаву со смещением назад. При перестройке в низкую модификацию на
пластину ставят наклонный кронштейн.
ТЕНТ ТРАКТОРА
Для защиты тракториста от солнца и дождя на тракторе ДТ-20 установлен
съемный тент (рис. 94).
Трубчатые стойки 3 зажаты в кронштейнах 2, которые при помощи болтов
закреплены на крыле 1 трактора. Сверху к стойкам прикреплена крыша 6
тента. Она состоит из сварного трубчатого каркаса 8 и покрытия 7,
выполненного из водонепроницаемой ткани.
Крышу тента можно перемещать по горизонтальной части стоек
3 вперед или назад.

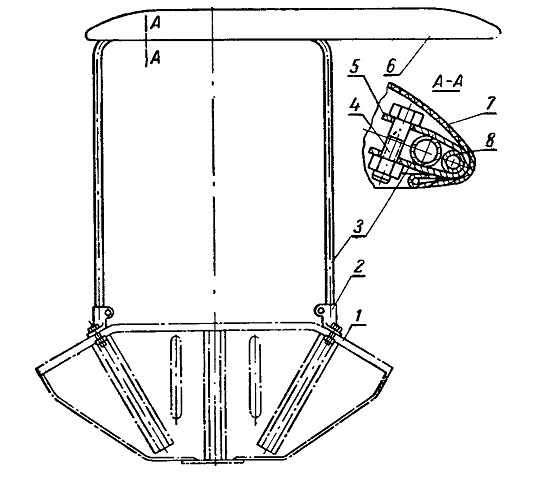

Рис. 94. Тент:
I — крыло; 2—кронштейн стойки тента;
3 — стойка тента; 4 — болт; 5 — скоба крепления каркаса крыльев к
стойке; 6 — крыша тента; 7 — водонепроницаемое покрытие крыши; 8 —
трубчатый каркас крыши.
