Устранение неисправностей

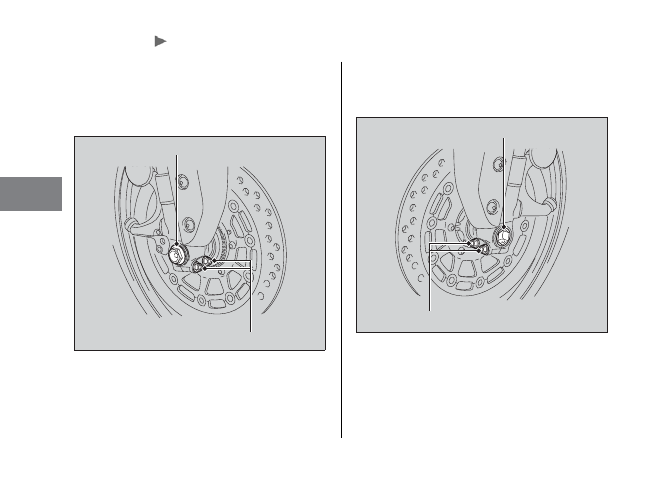

6.  Выверните болт оси переднего колеса.
7.  Ослабьте правые стяжные болты оси.
8.  Надежно закрепите мотоцикл и поднимите

переднее колесо с помощью специальной под-
ставки или лебедки.

9.  Ослабьте левые стяжные болты оси.
10. Извлеките ось переднего колеса с левой сторо-

ны, снимите боковые втулки и переднее колесо.

Прокол шины

 Снятие колес

Болт оси переднего колеса

Болт оси переднего колеса

Стяжные болты оси

Стяжные болты оси

Установка
1.  Установите боковые втулки на колесо.
2.  Поместите переднее колесо между перьями

вилки и вставьте с левой стороны до упора
слегка смазанную ось колеса через левое
перо вилки и ступицу колеса.

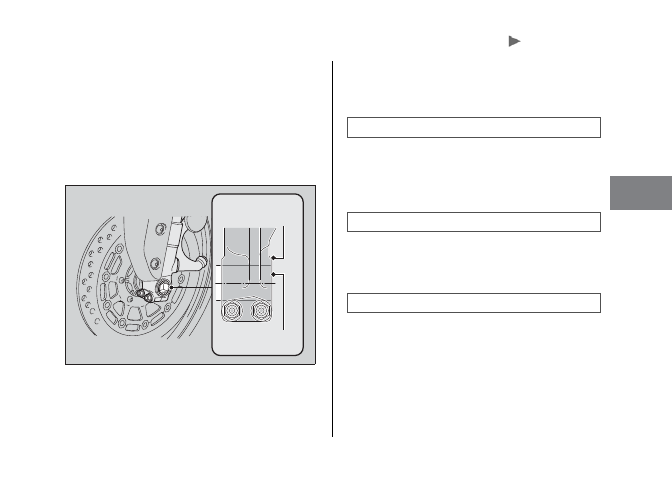

3.  Выровняйте торец оси заподлицо с поверхно-

стью пера вилки.

4.  Затяните левые стяжные болты оси для ее

удержания на месте.

5.  Затяните болт оси переднего колеса.

Момент затяжки: 59 Нм (6,0 кгс-м)

6.  Ослабьте левые стяжные болты оси.
7.  Затяните левые стяжные болты оси переднего

колеса.

Момент затяжки: 22 Нм (2,2 кгс-м)

8.  Установите правый тормозной суппорт

и затяните крепежные болты.

Момент затяжки: 45 Нм (4,6 кгс-м)

См. продолжение

Прокол шины

 Снятие колес

Поверхность пера

вилки

Торец оси переднего
колеса

9.  Установите левый тормозной суппорт и затяни-

те крепежные болты.

Момент затяжки: 45 Нм (4,6 кгс-м)

Будьте осторожны, чтобы при установке
колеса не поцарапать его о тормозной
суппорт.
При установке тормозного суппорта
используйте только новые болты.

ПРИМЕЧАНИЕ

Чтобы не повредить тормозные колодки во время
установки тормозных суппортов, будьте внимательны,
заводя тормозной диск между тормозных колодок.

10. Опустите переднее колесо на землю.
11. Несколько раз нажмите на рычаг тормоза.

Затем несколько раз надавите на руль, чтобы
сжать переднюю вилку.

12. Снова затяните левые стяжные болты.10.

Опустите переднее колесо на землю.

11. Несколько раз нажмите на рычаг тормоза.

Затем несколько раз надавите на руль, чтобы
сжать переднюю вилку.

12. Снова затяните левые стяжные болты.

Момент затяжки: 22 Нм (2,2 кгс-м)

13. Снова поднимите переднее колесо и проверьте,

свободно ли вращается колесо при отпущенном
тормозе.

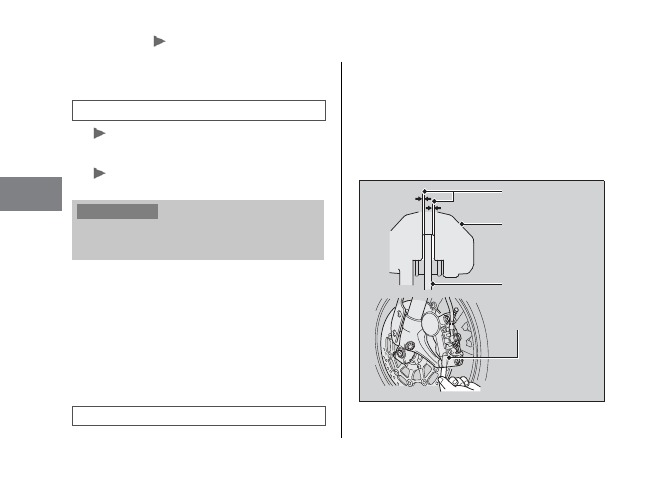

14. Измерьте зазор между каждой из поверхностей

левого тормозного диска и корпусом левого
тормозного суппорта (не тормозными колодка-
ми) с помощью плоского щупа на 0,7 мм (11)
(см. рисунок).

Прокол шины

 Снятие колес

Зазор

Корпус тормозного
суппорта

Тормозной диск

Плоский щуп

15. (Только мотоцикл с ABS)


Установите датчик частоты вращения колеса
и затяните болты. Затем проверьте расстояние
между датчиком частоты вращения колеса и
импульсным кольцом датчика.

16. Снимите защитную ленту или ветошь.

Если при сборке не использовался динамометриче-
ский ключ, при первой же возможности обратитесь
к официальному дилеру Honda для проверки пра-
вильности сборки. Неправильная сборка может
привести к утрате тормозной системой работоспо-
собности.

См. продолжение

Прокол шины

 Снятие колес
