СКУТЕР. ПОДШИПНИКИ ПЕРЕДНЕГО КОЛЕСА - ДЕФЕКТОВКА



Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

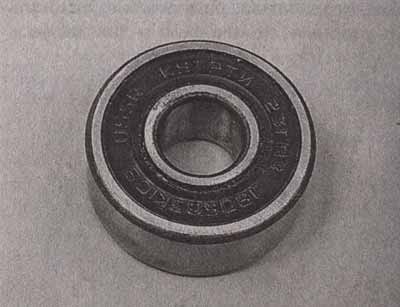

       Колесные подшипники обычно выполняются закрытыми, чтобы исключить их обслуживание, а также попадание грязи и воды внутрь

       • Устанавливаем скутер на центральную подставку так, чтобы переднее колесо оказалось вывешено. Если скутер не занимает такое положение самостоятельно, можно попросить помощника сесть в седло, чтобы загрузить заднюю часть машины, или просто положить на седло или багажник тяжелый предмет. Главное, чтобы скутер не упал.

       • Раскручиваем колесо. Оно должно вращаться свободно, без заеданий и посторонних шумов.

       • Беремся за колесо в позиции «без пятнадцати три» и пытаемся покачать его в направлении перпендикулярном оси колеса. Если ощущается люфт или слышны стуки или хруст, подшипники подлежат замене. Процедуру замены колесных подшипников см. с. 102 «Подшипники переднего колеса - замена»

СКУТЕР. ПОДШИПНИКИ ЗАДНЕГО КОЛЕСА - ДЕФЕКТОВКА

       Подшипники заднего колеса проверяются методом, аналогичным проверке переднего колеса. Однако, чаще всего, заднее колесо скутера не имеет собственных подшипников, и вращается вместе с валом редуктора, который, в свою очередь, вращается на подшипниках, запрессованных в картер вариатора. Если заметен люфт, посторонние звуки или заедание при вращении, подшипники ведомого вала редуктора также подлежат замене.

СКУТЕР. ПОДШИПНИКИ РУЛЕВОЙ КОЛОНКИ - ДЕФЕКТОВКА

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       В рулевой колонке часто применяются радиально-упорные бессепараторные («насыпные») подшипники

       Чтобы проверить состояние подшипников рулевой колонки, устанавливаем скутер на центральную подставку и вывешиваем переднее колесо..

       • Беремся за перья вилки в нижней ее части, медленно поворачиваем вилку вправо-влево от упора до упора. Вилка должна перемещаться плавно, без заеданий, щелчков и посторонних звуков. Если присутствует хотя бы слабое изменение в усилии при повороте вилки, подшипники подлежат замене.

       • Пытаемся покачать вилку вперед-назад, взявшись руками за самые концы перьев. Малейший люфт в рулевой колонке - повод сменить подшипники или проверить и отрегулировать их затяжку.

       • Пытаемся покачать вилку в направлении вверх-вниз, параллельно оси рулевой колонки. Любой люфт в данном направлении говорит о недостаточной затяжке подшипников рулевой колонки, либо выходе их из строя.

       Замена и обслуживание подшипников рулевой колонки подробно описаны в главе «Подшипники рулевой колонки — обслуживание»

СКУТЕР. ПОДШИПНИКИ ДВИГАТЕЛЯ И ТРАНСМИССИИ - ДЕФЕКТОВКА

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

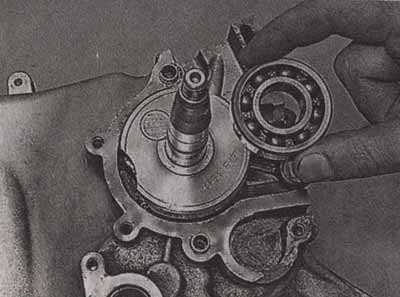

       Подшипники коленчатого вала постоянно работают в масле или смазываются бензомасляной смесью (в двухтактных двигателях), и не требуют обслуживания

       Подшипники, расположенные в двигателе и трансмиссии достаточно сложно диагностировать с высокой степенью точности, не прибегая к разборке узлов в которых они расположены. Хотя и тут есть некоторые косвенные признаки неисправностей.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       У игольчатого подшипника верхней головки шатуна нет внутреннего и внешнего колец. Ролики (или иглы, как их еще называют) «работают» по поверхностям поршневого пальца и шатуна

       Если двигатель туго проворачивается при старте (как кикстартером, так и электростартером), из двигателя слышны посторонние звуки (гул, постоянный шум, изменяющийся с изменением частоты вращения коленчатого вала, стуки), заметно падение мощности - все это может свидетельствовать о том, что какой-то из подшипников вышел из строя.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       Распределительный вал тоже вращается на подшипниках качения

       Однако те же симптомы могут свидетельствовать и о других неисправностях силового агрегата — в этом случае разумно будет обратиться в мастерскую для более детальной диагностики скутера.

СКУТЕР. ОБЩИЕ ПРИНЦИПЫ СНЯТИЯ И УСТАНОВКИ ПОДШИПНИКОВ

       В конструкции скутеров чаше всего применяются шариковые радиальные подшипники.

       Для подобных типов подшипников применяется единый метод снятия-установки. Старый подшипник обычно выбивают из гнезда при помощи молотка и выколотки (подробнее см. Подшипники переднего колеса - замена). Если гнездо подшипника не сквозное, то подшипник извлекается при помощи двухзахватного или трехзахват-ного съемника.

ВНИМАНИЕ!

       Подшипник, извлеченный из гнезда любым из указанных способов в большинстве случаев не подлежит повторной установке, так как усилие при извлечении подшипника прикладывается к внутреннему кольцу, на весь подшипник действуют сильные поперечные перегрузки, на которые подшипник не рассчитан, и в результате которых он деформируется и уже не может выполнять своих функций. Скорее всего, повторно установленный подшипник выйдет из строя очень быстро.



В гаражных условиях удобнее всего запрессовывать подшипники при помощи торцовых головок и молотка.

  • Смазываем внешнее кольцо подшипника небольшим количеством масла или смазкой.

  • Устанавливаем подшипник в гнездо строго перпендикулярно оси гнезда. Это позволит избежать повреждений посадочной плоскости.

  • Подбираем подходящую по диаметру торцовую головку из набора инструментов (диаметр головки должен быть чуть меньше диаметра внешнего кольца подшипника).

ВНИМАНИЕ!

       Недопустимо запрессовывать подшипник в картер или корпус, воздействуя на его внутреннее кольцо. Аналогично, нельзя напрессовывать подшипник на вал через внешнее кольцо.

       • Легкими ударами молотка осаживаем подшипник до упора в гнездо. Следите, чтобы подшипник заходил в гнездо без перекосов на всем своем пути. Это сбережет посадочный диаметр гнезда.

       В большинстве случаев, подшипники устанавливаются в свои гнезда с натягом, то есть, посадочный диаметр гнезда выполнен меньше диаметра внешнего кольца подшипника. Валы, вращающиеся в подшипниках, также устанавливаются с натягом, то есть диаметр вала больше, чем посадочный диаметр внутреннего кольца подшипника.

       Если посадочный натяг невелик, то подшипник можно запрессовать «на холодную». Если натяг большой, то лучше всего использовать метод «горячей» запрессовки. Чаше всего, подшипники устанавливаются в детали из алюминиевых сплавов (картер двигателя, вариатора, литые колесные диски), что облегчает процесс запрессовки, так как алюминий имеет впятеро больший коэффициент теплового расширения, чем сталь.

       Суть «горячей» запрессовки заключается в использовании свойства материалов расширяться при нагревании. То есть, если в холодном состоянии посадочный диаметр гнезда меньше, чем посадочный диаметр подшипника, то при нагревании он становится равным, или даже большим, и подшипник входит в свое гнездо без усилий, перекосов, что, несомненно, положительно влияет на долговечность самого подшипника, а также посадочных плоскостей деталей, в которые он устанавливается.

       Для нагрева детали лучше всего использовать технический фен. Чаще всего, достаточно разогреть область вокруг посадочного гнезда подшипника до 100—130° С. Конечно, можно использовать газовую или бензиновую горелку, но температура открытого пламени излишне высока, и при неравномерном или слишком сильном нагреве всю нагреваемую деталь может «повести», то есть, деталь может необратимо деформироваться.

       Также существует альтернативный способ «горячей» запрессовки. Вместо нагревания детали можно охладить сам подшипник. Для этого, как уже говорилось, можно воспользоваться физическим методом охлаждения - заморозить подшипник в морозильнике или обработать специальным охлаждающим спреем, который можно приобрести в магазинах автохимии. На выходе из сопла баллона спрей имеет температуру около минус 40" С. При температуре детали около 20° С, разница температур может достигать 60° С, что вполне достаточно для заметного облегчения запрессовки подшипника.

       Разумеется, для особо больших натягов (когда подшипник туго входит в гнездо даже после разогрева детали), можно использовать оба способа одновременно. То есть, нагревать деталь и охлаждать подшипник.

       При наличии натяга в паре подшипник — вал, также рекомендуется пользоваться методом горячей запрессовки. Только теперь нужно нагревать подшипник, а вал охлаждать.

ВНИМАНИЕ!

       Все подшипники, не имеющие постоянного притока смазки, как, например, в двигателе или в редукторе, необходимо заполнить пластичной смазкой. В зависимости от метода сборки, набивку подшипника смазкой необходимо осуществлять до запрессовки либо после, чтобы смазка не потеряла своих свойств при сильном нагреве.

ВНИМАНИЕ!

       Преждевременный износ подшипников качения связан, как правило, с попаданием в подшипник воды и грязи, действующей как абразивный материал.
