СКУТЕР. СБОРКА КЛАПАННОГО МЕХАНИЗМА ДВИГАТЕЛЯ (50-КУБОВЫЙ)

ВНИМАНИЕ!



Клапаны в четырехтактном двигателе не взаимозаменяемы.

  • Устанавливаем клапан в головку цилиндра, смазав его стержень моторным маслом.

  • Устанавливаем упорную шайбу пружины.

  • Устанавливаем маслосъемный колпачок. Колпачок должен быть надет на свое посадочное место (канавку) без перекосов, не слишком глубоко и не слишком мелко. Для напрессовки колпачка на направляющую можно воспользоваться торцовой головкой подходящего диаметра.

  • Устанавливаем пружину(ны) клапана.

  • Устанавливаем верхнюю тарелку пружины.

  • Устанавливаем головку цилиндра на твердую поверхность, подложив под тарелку клапана упругий предмет (см. фото на с. 165).

  • Поскольку пружина(ны) клапана находится в свободном состоянии, ее длина больше, чем длина стержня клапана. В образовавшийся «колодец» через отверстие в верхней тарелке клапана опускаем сухари.

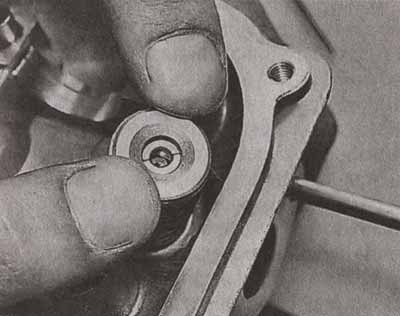

  • Пальцами нажимаем на верхнюю тарелку, сжимая пружины до тех пор, пока сухари не займут свое рабочее положение (в канавке стержня клапана).

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

СОВЕТ:

       Для данной операции можно попросить помощника направить пинцетом сухари в нужное положение, так как, скорее всего, они не сразу попадут в канавку.

       • После сборки головки цилиндра проводим повторную контрольную про-ливку клапанов керосином. Если уровень керосина через две минуты не изменился - притирка клапанов выполнена качественно. Если уровень упал — необходимо выяснить, какой из клапанов течет, и повторить притирку негерметичного клапана.
