16.44.

Скутер. Подшипники - дефектовка и замена

       Все подшипники делятся на две большие группы: подшипники скольжения и подшипники качения, которые, в свою очередь бывают шариковые, роликовые, игольчатые, радиальные, радиаль-но-упорные, конические и так далее.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

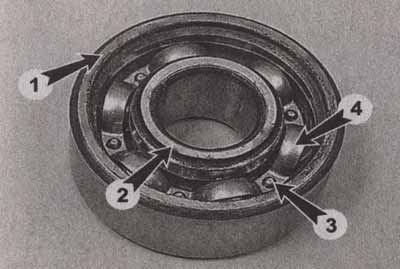

       Устройство подшипника качения: 1 - внешнее кольцо; 2 - внутреннее кольцо; 3 - сепаратор; 4 - тело качения (шарик)



       Подшипники, несмотря на свой малый размер и простоту конструкции, обеспечивают именно то, благодаря чему мы имеем возможность быстро, практически бесшумно и вполне экономично передвигаться в пространстве на колесах: они обеспечивают вращение, а ведь именно вращение - основное движение практически всех наиболее важных агрегатов скутера, мотоцикла, автомобиля и даже велосипеда. Все - от коленчатого вала до колес и руля - вращается на подшипниках, поэтому не стоит недооценивать значение этих деталей в конструкции скутера.

       Один, даже самый незначительный на первый взгляд, заклинивший подшипник превращает скутер из транспортного средства в произведение дизайнерского искусства, не больше.

       Регулярная проверка и обслуживание подшипников скутера - залог того, что вы не останетесь стоять посреди города ночью, или на лесной дорожке километрах в десяти от дачи.

       В отличие от подшипников в моторе и заднем редукторе, которые постоянно работают в «масляной ванне», не требуют частой замены и ухода вообще, в конструкции скутера присутствует несколько подшипниковых узлов, регулярная проверка которых необходима.

       Подшипники скольжения представляют собой пару трения, в которой точно подобранный по диаметру и отполированный стальной вал вращается в неподвижно запрессованной в картер, чаще всего бронзовой, втулке. Между деталями постоянно присутствует тонкий слой масла, подаваемого обычно под давлением, по этому слою и проходит скольжение. Таким образом, контакта между валом и втулкой практически нет. Именно благодаря этому подшипники скольжения очень долговечны, и при условии своевременной замены масла, имеют срок службы, сопоставимый со сроком службы всего скутера, и, как правило «переживают» двигатель в целом. Подшипники скольжения требуют ремонта только в случаях нарушения смазки, такой ремонт достаточно сложен и требует применения токарного и шлифовального оборудования. В гаражных условиях отремонтировать подшипник скольжения практически невозможно, так что мы не будем рассматривать эту работу.

       Подшипник качения, достаточно точный и сложный в изготовлении механизм. От точности изготовления его колец и шариков зависит, насколько долговечным и бесшумным будет подшипник, разумеется, сопротивление качению также, зависит от точности изготовления. В России принята следующая классификация точности изготовления подшипников качения:
      8 (или бесконечность) - почти что брак.
      0 - нормальный класс точности.
      6 - повышенный класс точности.
      5 - высокий класс точности.
      4 - прецизионный класс точности.
      2 - сверхпрецизионный класс точности.

       8 и 0 классы — самые низкокачественные подшипники, такие можно использовать только в малонагруженных узлах и агрегатах, не требующих высокой надежности и поломка которых не приведет к аварийной ситуации. Такие подшипники, например, можно использовать в ступицах колес гужевых повозок или детских самокатов, как основу для блока ворота деревенского колодца или ручной лебедки. В более серьезные механизмы, какими являются скутеры, такие подшипники ставить нельзя.

       Качество подшипника тем выше, чем ниже значение индекса качества, присвоенного ему на заводе (кроме класса 0). Лучшим подшипникам присваивается второй класс. Подшипники такого класса точности в продаже найти практически невозможно, они применяются, в частности, в авиакосмической промышленности и прочих высокоточных производствах. Стоимость подшипника второго класса может быть в десять раз выше такого же подшипника пятого или шестого класса.

       Для двигателей внутреннего сгорания, колес и прочих агрегатов авто- и мототехники вполне удовлетворительным будет использование подшипников качения 5 класса и выше. В частности, подшипники этого класса используют отечественные автопроизводители.

       Класс точности изготовления подшипника указывается чаще всего на торце внешнего или внутреннего кольца или на скате внешнего кольца методом лазерной гравировки или травлением. Класс указывается перед маркировкой типа подшипника или отдельно стоящей цифрой. Если на подшипнике не указан класс точности, лучше поискать другой.

СОВЕТ:

       Совсем не обязательно заказывать (и долго ждать) подшипники по оригинальным каталогам запчастей. Большинство подшипников, применяемых в автомобильной и мотоциклетной промышленности, стандартные, так что всегда можно попытаться найти аналог отечественного или зарубежного производства.
