СКУТЕР. РАЗБОРКА ДВИГАТЕЛЯ (50-КУБОВЫЙ)

       Блок «двигатель-трансмиссия» извлечен из рамы скутера (см. Силовой агрегат - снятие и установка).

       1. Сливаем масло из двигателя (см. Моторное масло - замена). ( Если не планируется разбирать картер двигателя (извлекать коленчатый вал), масло из двигателя можно не сливать )

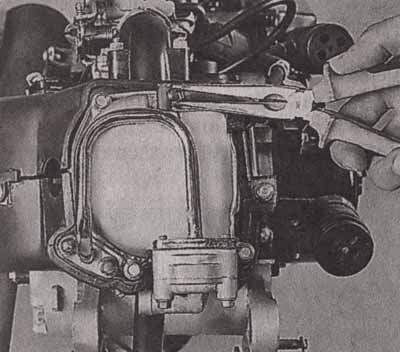

       2. Пассатижами снимаем пружинный хомут с шланга отвода картерных газов.

       3. Снимаем со штуцера крышки головки цилиндра шланг отвода картерных газов.

       4. Отворачиваем болты крепления крышки головки цилиндра.

Внимание!

       Перед снятием крышки головки цилиндра подставьте под нее емкость для сбора масла. В головке цилиндра всегда скапливается некоторое количество масла, которое выльется при снятии крышки.

       5. Снимаем крышку головки цилиндра.

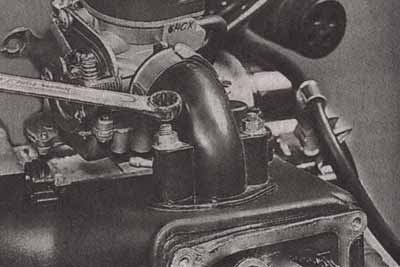

       6. Отворачиваем гайки крепления впускного патрубка.

       7. Снимаем впускной патрубок в сборе с карбюратором и отводим его в сторону. Для удобства проведения дальнейшей работы можно снять карбюратор в сборе с впускным патрубком, ослабив хомут патрубка воздушного фильтра (см. Карбюратор переменного разрежения — разборка, промывка и сборка).

       8. Отворачиваем гайки выпускной трубы.

       9. Отворачиваем все гайки и болты, крепящие глушитель к картеру силового агрегата и снимаем выпускную систему в сборе.

       10. Снимаем кожух охлаждения цилиндра (см. Двухтактный двигатель — разборка и сборка).

ВНИМАНИЕ!

       Перед тем, как приступить к разборке механизма газораспределения, необходимо уточнить, как выставлены фазы ГРМ. Для этого устанавливаем поршень в ВМТ такта сжатия (см. Регулировка клапанных зазоров), при этом запоминаем, каким образом расположились установочные метки и кулачки на приводной звездочке распределительного вала. Это необходимо для того, чтобы при сборке не возникло трудностей с правильной установкой фаз ГРМ, если технология установки будет отличаться от стандартной.

       11. Отворачиваем болт натяжителя цепи ГРМ.

       12. Извлекаем болт и пружину натяжителя цепи ГРМ.

       13. Отворачиваем болты корпуса на-тяжителя цепи ГРМ.

       14. Снимаем натяжитель цепи ГРМ.

       15. Отворачиваем гайки крепления опоры коромысел клапанов.

       16. Снимаем уплотнительные шайбы опоры коромысел.

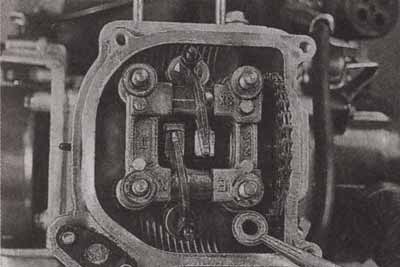

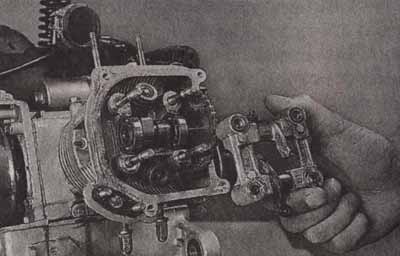

       17. Снимаем опору коромысел в сборе.

       18. Снимаем цепь привода ГРМ со звездочки распределительного вала, придерживая ее так, чтобы она не провалилась в картер.

       19. Извлекаем распределительный вал из головки цилиндра, придерживая цепь ГРМ.

       20. Привязываем цепь ГРМ отрезком проволоки или шнурком к любому удобному месту на блоке. Это не позволит цепи упасть внутрь двигателя.

       21. Отворачиваем болты крепления головки цилиндра.

       22. Снимаем головку цилиндра, пропустив цепь ГРМ сквозь колодец, вместе с привязанной к ней проволокой.

ВНИМАНИЕ!

       Вероятно, головка окажется «прикипевшей» к цилиндру, и чтобы стронуть ее с места, будет необходимо нанести несколько легких ударов киянкой или резиновым молотком с боков. Категорически запрещается отрывать головку при помощи отверток или подобных инструментов! Это приведет к деформации посадочных плоскостей цилиндра и головки и нарушению герметичности соединения.

       23. Снимаем прокладку головки цилиндра.

       24. Извлекаем из цепного колодца успокоитель цепи ГРМ.

       25. Снимаем цилиндр со шпилек.

ВНИМАНИЕ!

       Вероятно, цилиндр, так же, как и головка, окажется прикипевшим к картеру. Чтобы стронуть его с места, необходимо так же нанести несколько легких ударов киянкой или резиновым молотком с боков, после чего снять цилиндр руками. Категорически запрещается отрывать цилиндр при помощи отверток или подобных инструментов! Это приведет к деформации посадочных плоскостей цилиндра и картера и нарушению герметичности соединения.

ВНИМАНИЕ!

       Перед тем, как приступить к последующим работам, рекомендуется закрыть кривошипную камеру чистой тканью или бумагой во избежание попадания в нее грязи и мелких деталей.

       26. Снимаем прокладку цилиндра и, если она приклеилась к плоскостям цилиндра или картера, аккуратно счищаем остатки ножом, стараясь не поцарапать плоскости.

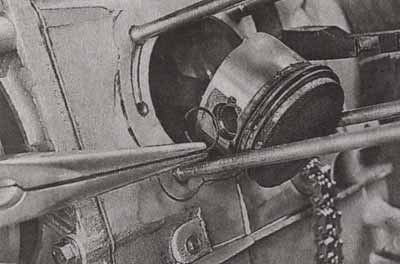

       27. Извлекаем из бобышки поршня стопорные кольца, пользуясь тонкими плоскогубцами и шилом.

       28. Извлекаем из поршня поршневой палец и снимаем поршень (подробнее см. Двухтактный двигатель — разборка и сборка).

       29. Дальнейшая разборка четырехтактного двигателя производится аналогично разборке двухтактного двигателя (см. Двухтактный двигатель — разборка и сборка).

       Дефектовка деталей ЦПГ производится аналогично дефектовке деталей двухтактного двигателя (см. Двухтактный двигатель — разборка и сборка).

ВНИМАНИЕ!

       Маслосъемное кольцо заменяется, вместе с компрессионными.
