Скутер. Центробежное сцепление - снятие и установка, замена колодок
Для выполнения работы потребуется помощник.
Крышка вариатора снята, клиновой ремень снят (см. Ремень вариатора - замена).
СНЯТИЕ
1. Отворачиваем гайку ведомого шкива. Эта гайка затянута достаточно большим моментом, поэтому для того, чтобы отвернуть ее, необходимо зафиксировать шкив. Лучше всего воспользоваться специальным стопором, который несложно изготовить самостоятельно, или просто вставить подходящий по длине металлический стержень враспор между отверстием барабана сцепления и поверхностью, на которой установлен скутер. Надеваем накидной ключ на гайку, легкими ударами молотка ослабляем затяжку гайки и отворачиваем ее.

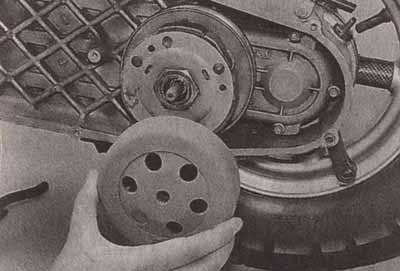

2. Снимаем с вала барабан сцепления.
3. Снимаем ведомый шкив в сборе с блоком сцепления.
4. Осматриваем колодки сцепления на предмет износа и механических повреждений. Необходимо убедиться, что фрикционный материал колодок не имеет механических повреждений, сколов, глубоких царапин, клеевое соединение фрикционного материала и колодок не повреждено. При наличии таких повреждений колодки подлежат замене.
5. Измеряем толщину фрикционного слоя на колодках. Если толщина меньше, чем минимально допустимая, указанная производителем скутера (обычно - около 1 мм), колодки подлежат замене. Важно также, чтобы толщина фрикционного слоя на всех колодках была одинаковой, а износ был равномерным по всей площади накладки.

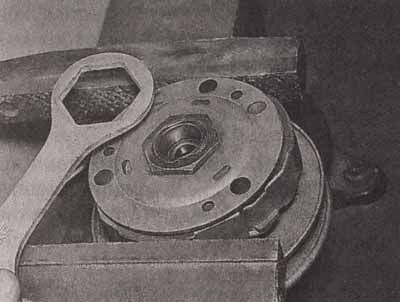

6. Для того чтобы, отделить узел сцепления от ведомого шкива, необходимо отвернуть центральную гайку. Для ослабления затяжки гайки, необходимо зажать узел в тисках.
ВНИМАНИЕ!
Чтобы не повредить фрикционный материал колодок, следует зажимать узел в тисках с минимально необходимым усилием и использовать алюминиевые губки, либо прокладки из любого мягкого металла.
Зажав узел в тисках, не отворачивайте гайку полностью, а только ослабьте ее. В противном случае, сжатая пружина, которая находится внутри механизма, «выстрелит» и может травмировать.
7. Просим помощника надежно прижать сцепление к шкиву, как показано на фото, и отворачиваем гайку. После этого помощник плавно ослабляет руки, позволяя пружине медленно разжаться.

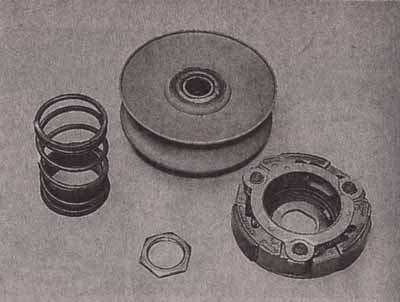

8. Снимаем со шкива узел сцепления и пружину.
9. Осматриваем все детали на предмет внешних повреждений. Необходимо убедиться, что половинки ведомого шкива свободно, без заеданий вращаются друг относительно друга (в ведомом шкиве как правило, применяется соединение половинок по принципу «паз-шпонка». К одной из половинок шкива жестко прикреплена втулка, на которой свободно вращается вторая половинка шкива. Ее движение ограничено только косым пазом, в котором скользит шпонка. Именно этот механизм обеспечивает изменение расстояния между половинками шкива при вращении одной половинки относительно другой). Если скользящая поверхность втулки загрязнена, необходимо промыть ее очистителем карбюратора, керосином или растворителем для нитрокрасок, после чего смазать проникающей силиконовой смазкой или моторным маслом.
Также необходимо удалить со всех деталей продукты износа ремня (резиновую пыль) и накладок сцепления.
10. Сцепление подготовлено для замены колодок.
11. Узкими пассатижами снимаем стопорные кольца с направляющих колодок.
12. Снимаем прижимную пластину.
13. Легкими ударами рукояткой молотка в центр основания узла выбиваем его из пакета колодок.
ВНИМАНИЕ!
На основании узла, под колодками установлены резиновые демпферы. Как только колодки стронутся с места, демпферы могут выпасть. Демпферы необходимо снять.
14. Снимаем пакет колодок с основания.
15. Извлекаем пружины, соединяющие колодки и разбираем пакет колодок.
ВНИМАНИЕ!
Все пружины в механизме сцепления тарированные. Не допускается их растягивать, сжимать или изменять их форму. Пружины, соединяющие колодки, должны быть одинаковой жесткости (обычно, пружины имеют цветовую маркировку).
16. Перед сборкой очищаем оси колодок сцепления от грязи и старой смазки, и наносим на них тонкий слой высокотемпературной пластичной смазки.
ВНИМАНИЕ!
Смазку необходимо производить аккуратно, после установки новых колодок на основание убрать ее излишки. Попадание смазки на рабочие поверхности колодок недопустимо.
УСТАНОВКА
Устанавливаем сцепление в обратной последовательности.
ВНИМАНИЕ!
После установки стопорных колец на оси необходимо развернуть их таким образом, чтобы разрезы колец были направлены наружу. Это необходимо для того, чтобы предохранить их от самопроизвольного соскакивания с осей под воздействием центробежной силы.
