16.38.

Скутер. Ремень вариатора - замена



СНЯТИЕ (Показано на снятом силовом агрегате)

       1. Устанавливаем скутер на центральную подставку.

       2. Шестигранным ключом отворачиваем болт кикстартера и снимаем его с оси.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

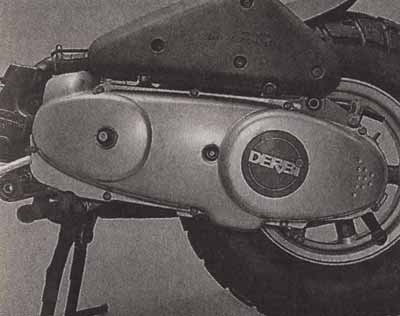

       3. Отворачиваем все болты крепления крышки вариатора.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

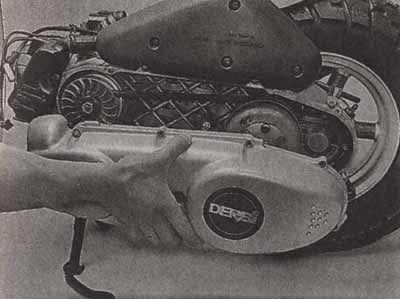

       4. Снимаем крышку вариатора.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       Перед заменой ремня вариатора необходимо убедиться в необходимости такой замены. Прежде всего измеряем ширину ремня.

       На внешней стороне ремня указана минимальная рабочая ширина. Если реальная ширина ремня меньше указанной - ремень подлежит замене.

       Если на ремне имеются механические повреждения: надрывы, трещины, отдельные оторванные волокна, и тому подобное - ремень также подлежит замене.

       5. Руками разжимаем подпружиненные половинки ведомого шкива вариатора и утапливаем ремень между половинками максимально к центру шкива.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

       6. Медленно проворачиваем шкивы вместе с ремнем, не допуская выскальзывания ремня на внешний радиус ведомого шкива, одновременно снимаем ремень с ведущего шкива.

Скутеры двухтактные и четырехтактные. Эксплуатация, обслуживание и ремонт.

УСТАНОВКА

ВНИМАНИЕ!

       Новый ремень должен соответствовать прежнему по длине и ширине.

ВНИМАНИЕ!

       Перед установкой нового ремня необходимо очистить кожух вариатора от продуктов износа ремня и сцепления: продуть сжатым воздухом, пропылесосить или вымести щеткой.

       1. Новый ремень надеваем на ведомый шкив и утапливаем его на внутренний радиус, раздвигая половинки шкива.

       2. Надеваем ремень на одну из сторон ведущего шкива и, прокручивая, окончательно устанавливаем ремень на место.

       3. Проворачиваем вариатор несколько раз для того, чтобы ремень занял положение, соответствующее минимальной скорости движения (ремень на большом радиусе ведомого шкива и на малом — ведущего).

       Устанавливаем остальные снятые датали в последовательности, обратной разборке.
