Снятие, ремонт, проверка и обслуживание карбюратора двигателя мотоцикла Zongshen ZS200GS

3.4.2.

Снятие, ремонт, проверка и обслуживание карбюратора двигателя мотоцикла Zongshen ZS200GS

Открутите крышку дроссельной заслонки карбюратора, отсоедините трос акселератора, проверьте плавность его перемещения в оболочке и отсутствие заеданий.

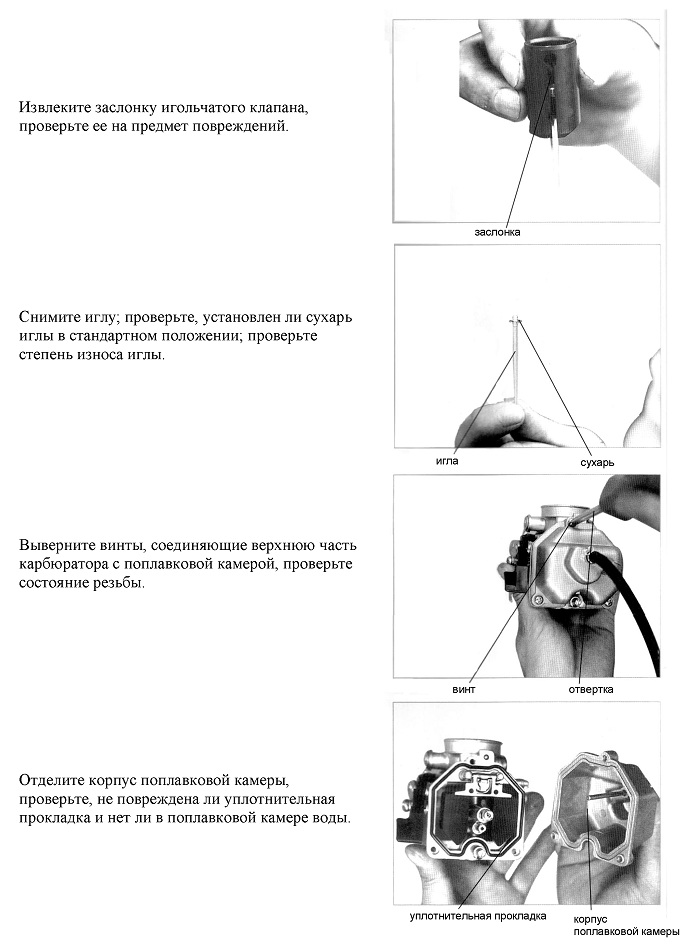

Извлеките заслонку игольчатого клапана, проверьте ее на предмет повреждений.
Снимите иглу; проверьте, установлен ли сухарь иглы в стандартном положении; проверьте степень износа иглы.
Выверните винты, соединяющие верхнюю часть карбюратора с поплавковой камерой, проверьте состояние резьбы.
Отделите корпус поплавковой камеры, проверьте, не повреждена ли уплотнительная прокладка и нет ли в поплавковой камере воды.

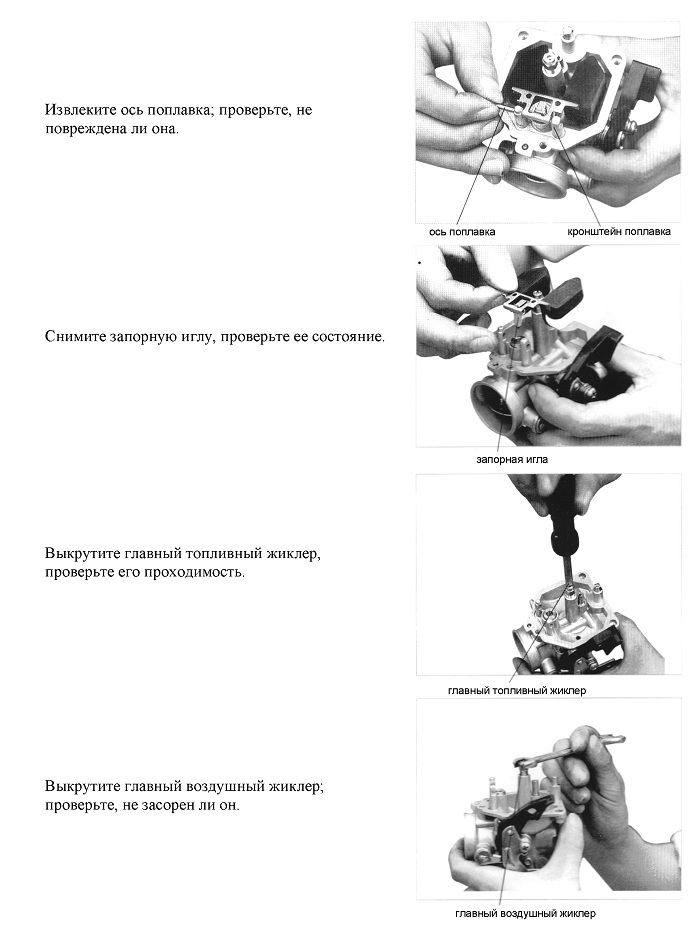

Извлеките ось поплавка; проверьте, не повреждена ли она.
Снимите запорную иглу, проверьте ее состояние.
Выкрутите главный топливный жиклер, проверьте его проходимость.
Выкрутите главный воздушный жиклер; проверьте, не засорен ли он.

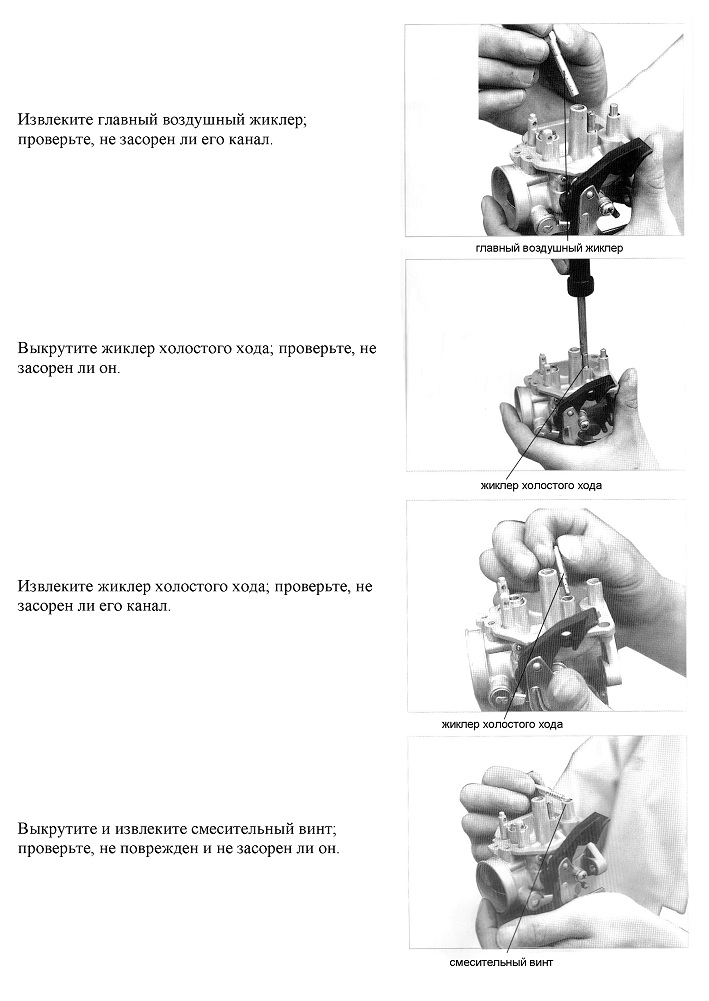

Извлеките главный воздушный жиклер; проверьте, не засорен ли его канал.
Выкрутите жиклер холостого хода; проверьте, не засорен ли он.
Извлеките жиклер холостого хода; проверьте, не засорен ли его канал.
Выкрутите и извлеките смесительный винт; проверьте, не поврежден и не засорен ли он.

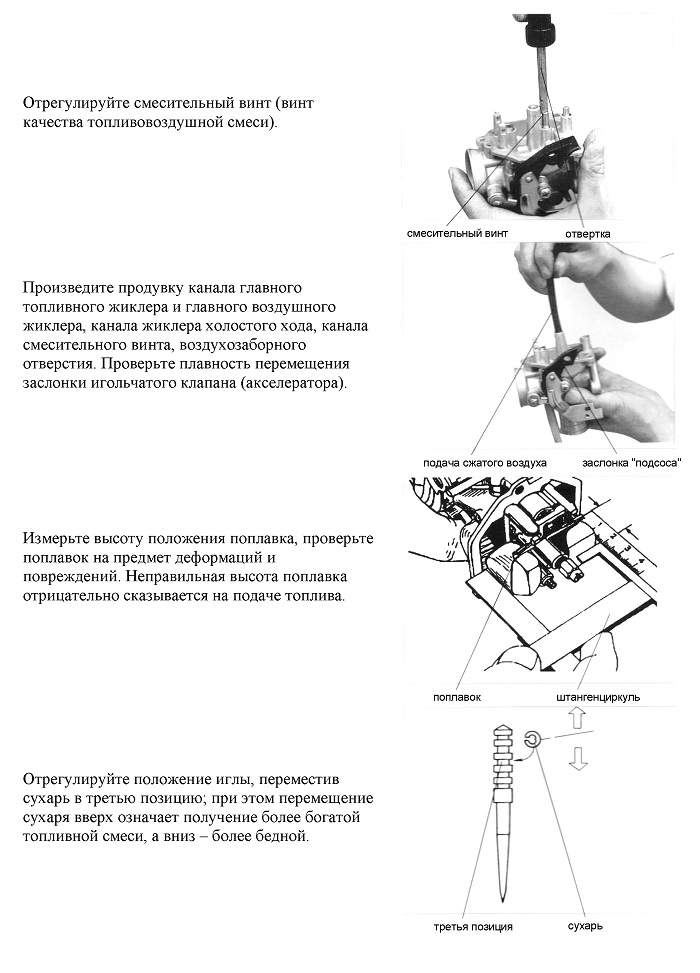

Отрегулируйте смесительный винт (винт качества топливовоздушной смеси).
Произведите продувку канала главного топливного жиклера и главного воздушного жиклера, канала жиклера холостого хода, канала смесительного винта, воздухозаборного отверстия. Проверьте плавность перемещения заслонки игольчатого клапана (акселератора).
Измерьте высоту положения поплавка, проверьте поплавок на предмет деформаций и повреждений. Неправильная высота поплавка отрицательно сказывается на подаче топлива.
Отрегулируйте положение иглы, переместив сухарь в третью позицию; при этом перемещение сухаря вверх означает получение более богатой топливной смеси, а вниз - более бедной.

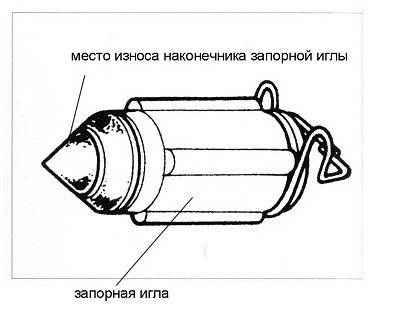

Проверьте состояние запорной иглы; в случае износа ее наконечника, это может вызывать переливание топлива.

Виды повреждений, симптомы неисправностей и способы ремонта карбюратора см. в таблице 3-7.

Таблица 3-7. Ремонт и устранение неисправностей карбюратора

Зона

Вид неисправности

Симптомы неисправности по узлу

Симптомы неисправности по поведению мотоцикла

Способ устранения

Винт качества

Неправильная регулировка

—

Падение мощности двигателя; самопроизвольное изменение числа оборотов двигателя на холостом ходу; повышенный расход топлива

Отрегулировать

Главная игла

Неправильно установлено положение иглы

—

Падение мощности двигателя; повышенный расход топлива

Выставить рекомендуемое положение иглы

Поплавок

Уровень поплавка слишком высок (т.е. более 16 мм)

Уровень топлива в поплавковой камере слишком низок

Запуск двигателя затруднен или невозможен; перегрев двигателя; самопроизвольное изменение числа оборотов двигателя на холостом ходу; повышенный расход топлива

Отремонтировать/от регулировать или заменить поплавок

Уровень поплавка слишком высок (т.е. менее 15 мм)

Топливо выливается из карбюратора

Запуск двигателя затруднен или невозможен; падение мощности двигателя; повышенный расход топлива

Отремонтировать/от регулировать или заменить поплавок

Повреждение или деформация поплавка

Топливо выливается из карбюратора

Запуск двигателя затруднен или невозможен; падение мощности двигателя; повышенный расход топлива

Заменить поплавок

Запорная игла

Наконечник запорной иглы изношен и имеет износ в виде уступа

Топливо выливается из карбюратора

Запуск двигателя затруднен или невозможен; падение мощности двигателя; повышенный расход топлива

Заменить запорную иглу

Главный топливный жиклера

Увеличенный диаметр отверстия жиклера

—

Повышенный расход топлива

Заменить главный жиклер

Жиклер холостого хода

Засорение, увеличение диаметра отверстия

—

Запуск двигателя затруднен или невозможен; самопроизвольное изменение числа оборотов двигателя на холостом ходу; повышенный расход топлива

Заменить жиклер холостого хода
