3.1.2.
Разборка, сборка и ремонт картера двигателя мотоцикла Zongshen ZS200GS
Вытащите масляный щуп в правой части картера;
проверьте наличие масла в картере; выверните болты крепления правой
части картера.

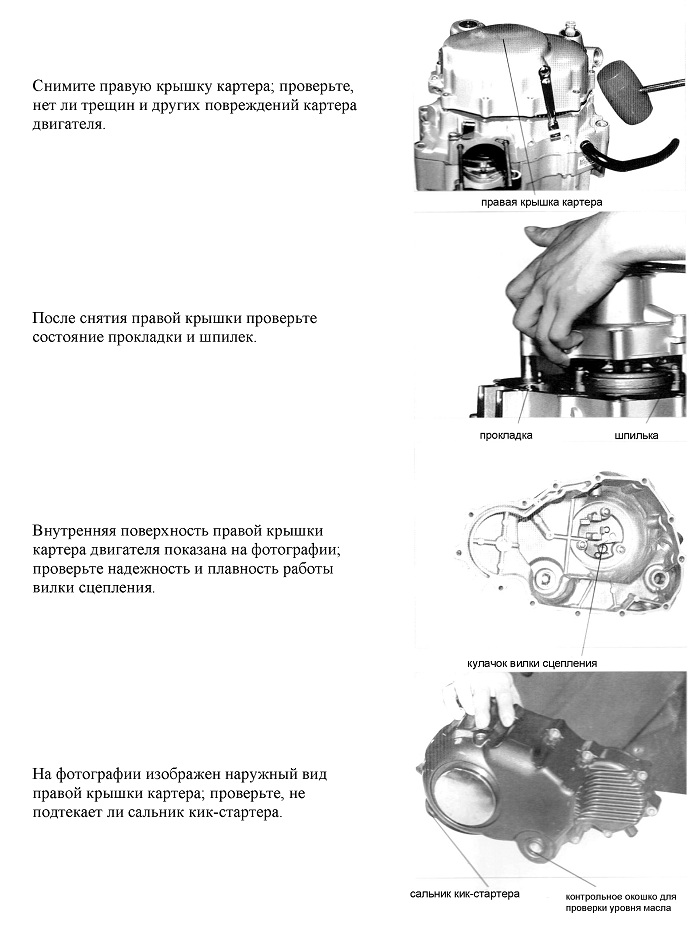

Снимите правую крышку картера; проверьте, нет ли
трещин и других повреждений картера двигателя.
После снятия правой крышки проверьте состояние прокладки и шпилек.
Внутренняя поверхность правой крышки картера двигателя показана на
фотографии; проверьте надежность и плавность работы вилки сцепления.
На фотографии изображен наружный вид правой крышки картера; проверьте,
не подтекает ли сальник кик-стартера.

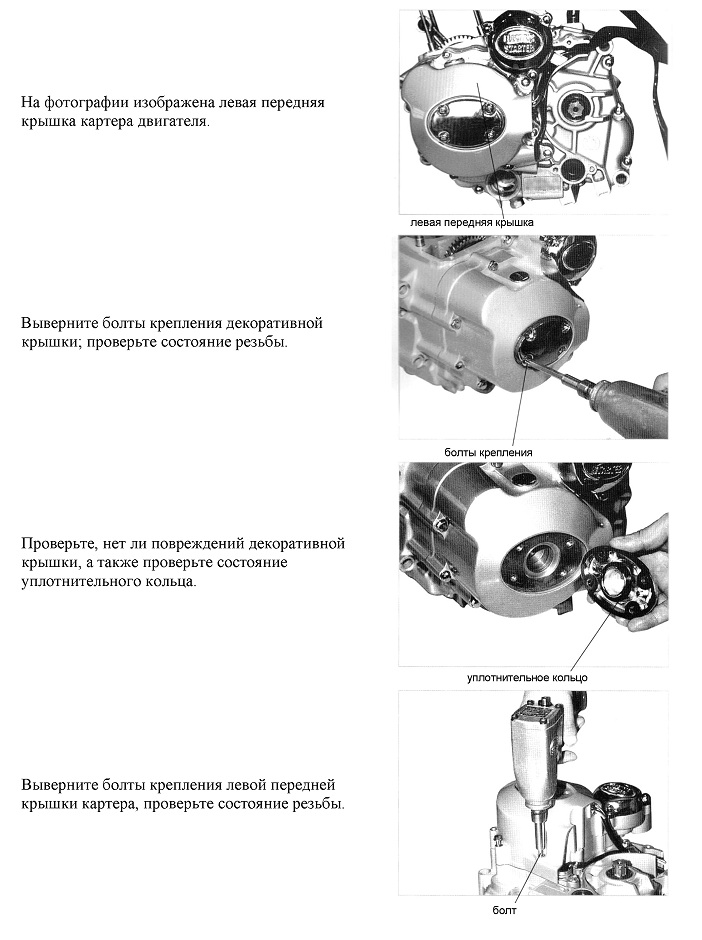

На фотографии изображена левая передняя крышка
картера двигателя.
Выверните болты крепления декоративной крышки; проверьте состояние
резьбы.
Проверьте, нет ли повреждений декоративной крышки, а также проверьте
состояние уплотнительного кольца.
Выверните болты крепления левой передней крышки картера, проверьте
состояние резьбы.

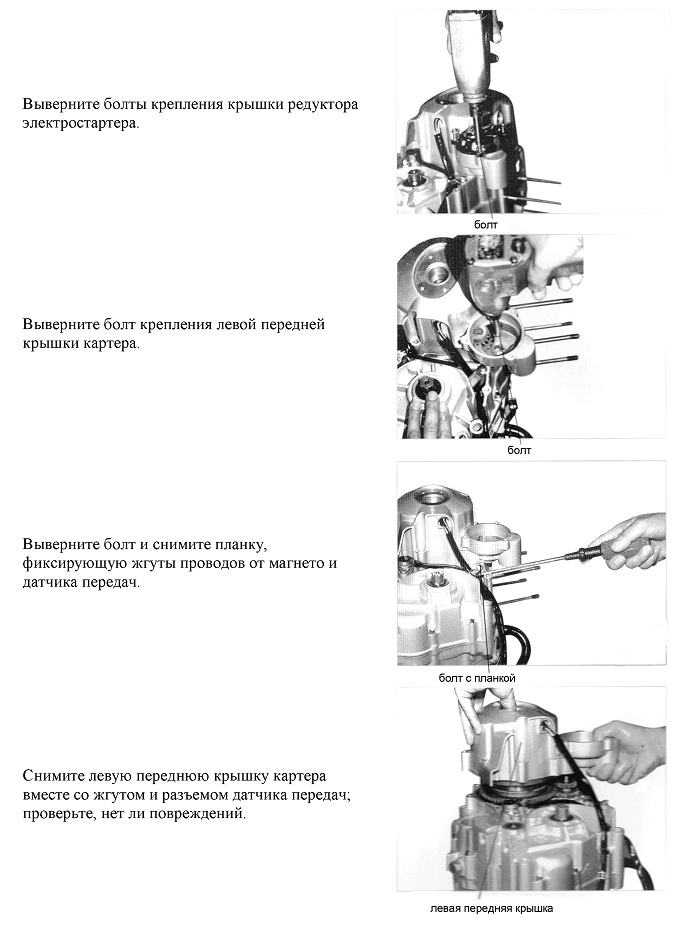

Выверните болты крепления крышки редуктора
электростартера.
Выверните болт крепления левой передней крышки картера.
Выверните болт и снимите планку, фиксирующую жгуты проводов от магнето и
датчика передач.
Снимите левую переднюю крышку картера вместе со жгутом и разъемом
датчика передач; проверьте, нет ли повреждений.

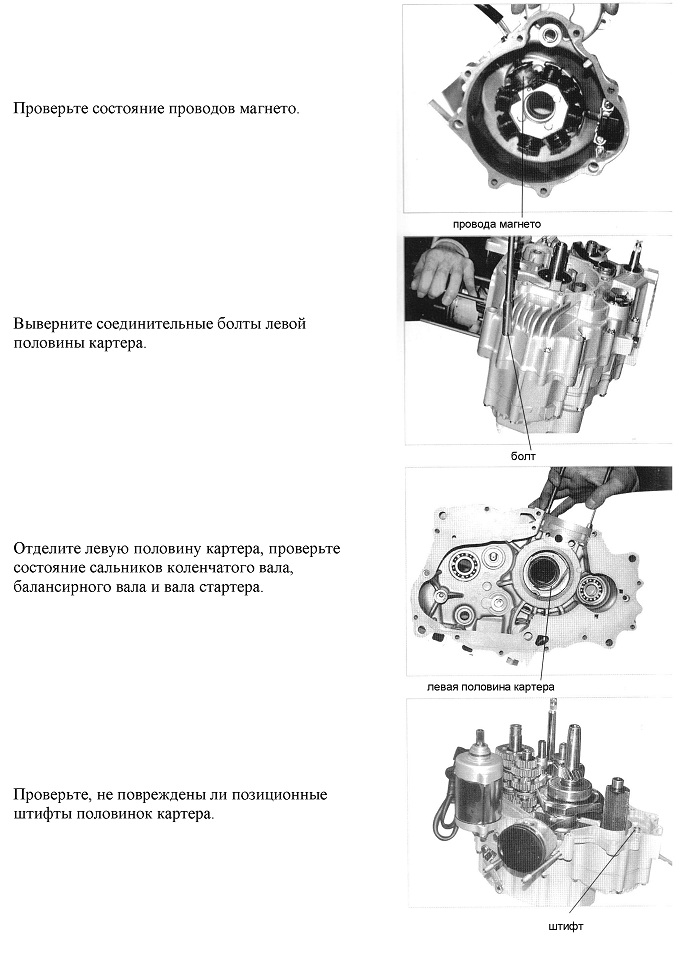

Проверьте состояние проводов магнето.
Выверните соединительные болты левой половины картера.
Отделите левую половину картера, проверьте состояние сальников
коленчатого вала, балансирного вала и вала стартера.
Проверьте, не повреждены ли позиционные штифты половинок картера.
-
Треугольный вороток с Т-образной поперечной рукояткой.
-
Остаток поврежденной детали.
-
Корпус картера.
|
Выверните из картера поврежденные части крепежных
деталей при помощи треугольного воротка (высверлите при помощи дрели).
Виды повреждений, симптомы неисправностей и способы ремонта картера двигателя
см. в таблице 3-3.
Таблица 3-3. Ремонт
и устранение неисправностей картера двигателя
Зона |
Вид неисправности |
Симптомы неисправности по узлу |
Симптомы неисправности по поведению мотоцикла |
Способ устранения |
Картер |
Трещина картера |
— |
Утечка масла из картера двигателя |
Отремонтировать либо заменить картер |
Изношена прокладка картера |
— |
Утечка масла в местах соединения левой и правой половинок картера |
Заменить прокладку |
Повреждение резьбового отверстия сливной пробки картера |
— |
Утечка масла из-под сливной пробки картера |
Отремонтировать либо заменить картер |
Повреждение резьбовых креплений шпилек цилиндра |
Невозможна затяжка контргаек крепления головки цилиндра, что
приводит к негерметичности соединения цилиндра и головки цилиндра |
Затрудненный или невозможный запуск двигателя; падение мощности
двигателя; самопроизвольное изменение ("плавание") числа оборотов
двигателя на холостом ходу |
Отремонтировать резьбовые отверстия либо заменить картер |
Повреждение шпильки крепления цилиндра |
см. выше |
см. выше |
Заменить шпильку |
Повреждение сальника либо износ/старение/ повреждение маслосъемной
кромки сальник |
Недостаточная эффективность сальника |
Утечка масла из-под сальника |
Заменить сальник |
Правая крышка картера |
Износ или повреждение правой крышки картера |
— |
Утечка масла из правой крышки картера |
Отремонтировать либо заменить крышку картера |
Повреждение прокладки правой крышки картера |
— |
Утечка масла в месте соединения крышки картера с картером |
Заменить прокладку |
Левая крышка картера |
Износ или повреждение левой крышки картера |
— |
Утечка масла из левой крышки картера |
Отремонтировать либо заменить крышку картера |
Повреждение прокладки левой крышки картера |
— |
Утечка масла в месте соединения крышки картера с картером |
Заменить прокладку |
