Снятие, установка и ремонт цилиндра двигателя мотоцикла Zongshen ZS200GS

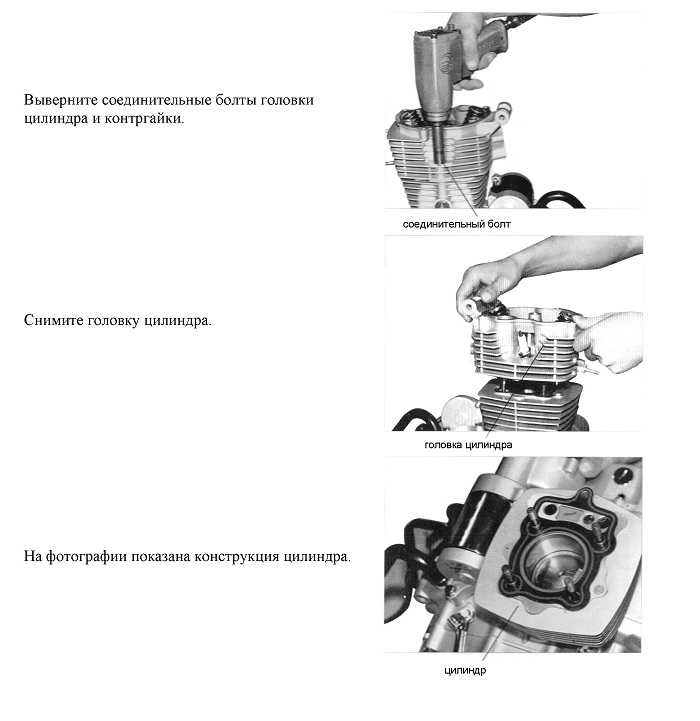

Выверните соединительные болты головки цилиндра и
контргайки.
Снимите головку цилиндра.
На фотографии показана конструкция цилиндра.

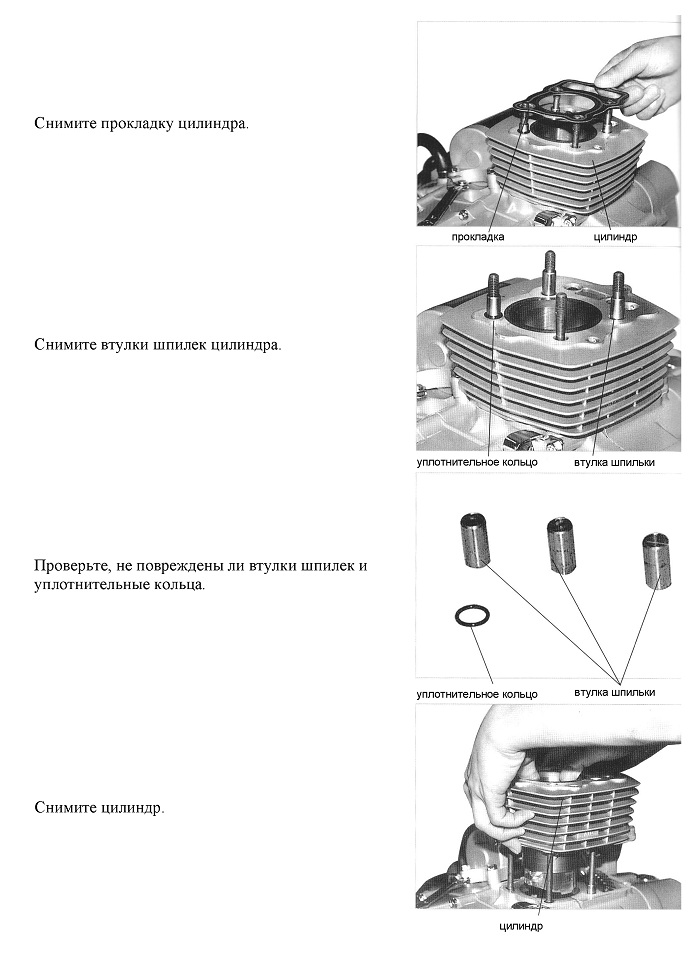

Снимите прокладку цилиндра.
Снимите втулки шпилек цилиндра.
Проверьте, не повреждены ли втулки шпилек и уплотнительные кольца.
Снимите цилиндр.

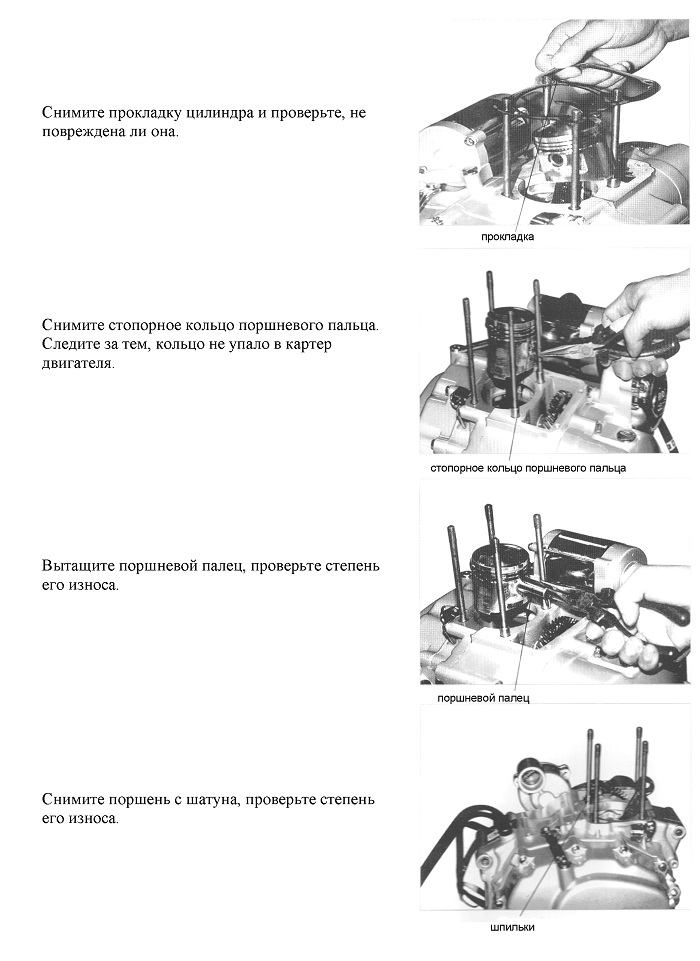

Снимите прокладку цилиндра и проверьте, не
повреждена ли она.
Снимите стопорное кольцо поршневого пальца. Следите за тем, кольцо не
упало в картер двигателя.
Вытащите поршневой палец, проверьте степень его износа.
Снимите поршень с шатуна, проверьте степень его износа.

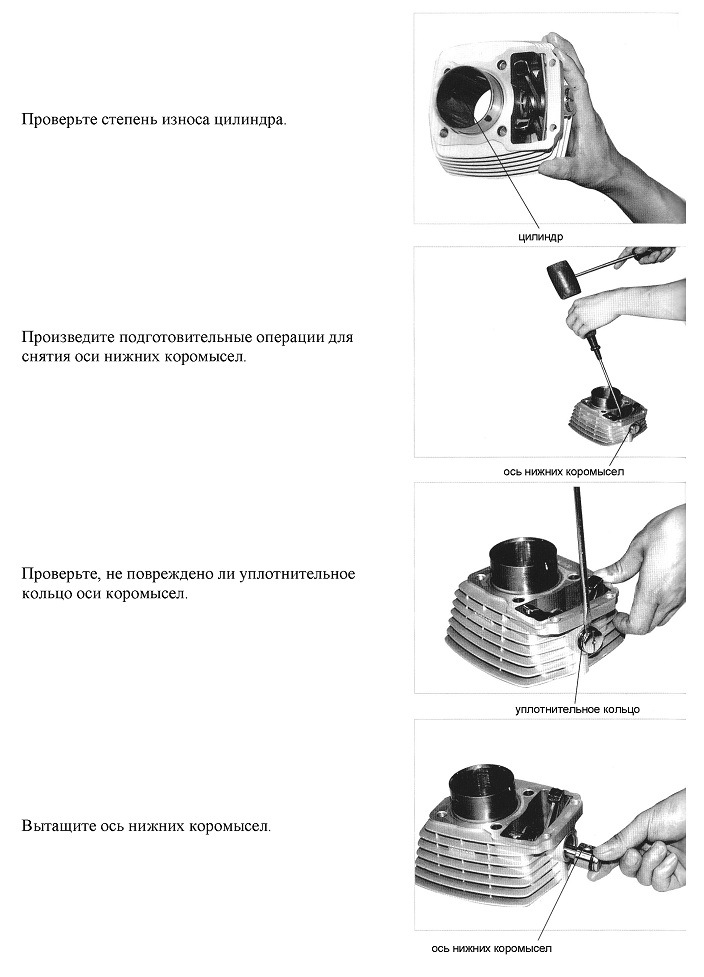

Проверьте степень износа цилиндра.
Произведите подготовительные операции для снятия оси нижних коромысел.
Проверьте, не повреждено ли уплотнительное кольцо оси коромысел.
Вытащите ось нижних коромысел.

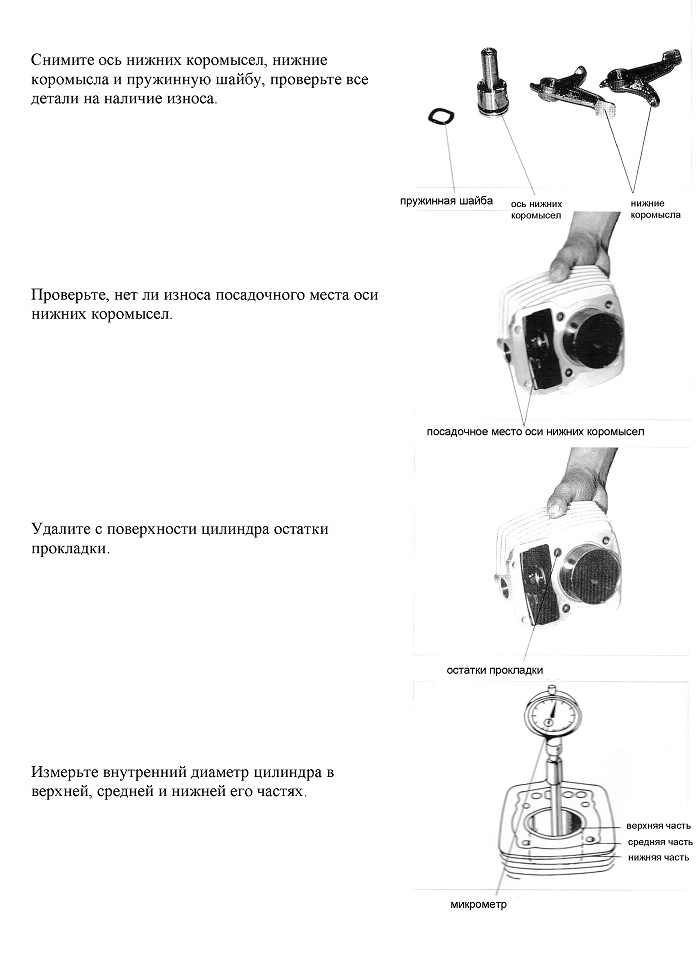

Снимите ось нижних коромысел, нижние коромысла и
пружинную шайбу, проверьте все детали на наличие износа.
Проверьте, нет ли износа посадочного места оси нижних коромысел.
Удалите с поверхности цилиндра остатки прокладки.
Измерьте внутренний диаметр цилиндра в верхней, средней и нижней его
частях.
Виды повреждений, симптомы неисправностей и способы ремонта цилиндра см. в таблице 3-2.
Таблица 3-2. Ремонт и устранение неисправностей цилиндра
|
Зона |
Вид неисправности |
Симптомы неисправности по узлу |
Симптомы неисправности по поведению мотоцикла |
Способ устранения |
|
Цилиндр |
Слишком много масла, грязи или песка на ребрах охлаждения цилиндра |
Слабое рассеивание тепла ребрами охлаждения цилиндра |
Двигатель перегревается |
Удалить масло, грязь и песок с ребер охлаждения |
|
Серьезная деформация прилегающей плоскости цилиндра |
Негерметичное соединение между головкой цилиндра и цилиндром |
Затрудненный или невозможный запуск двигателя; падение мощности двигателя; самопроизвольное изменение ("плавание") числа оборотов двигателя на холостом ходу |
Произвести фрезеровку прилегающей плоскости цилиндра или заменить цилиндр |
|
|
Повышенный износ цилиндра |
Зазор между стенкой цилиндра и поршнем/поршневыми кольцами слишком велик |
Затрудненный или невозможный запуск двигателя; падение мощности двигателя; самопроизвольное изменение ("плавание") числа оборотов двигателя на холостом ходу; густой сизый/белый дым из выхлопной трубы |
Произвести проточку либо замену цилиндра |
|
|
Повреждена прокладка цилиндра |
Подтеки масла в месте соединения цилиндра с картером |
Заменить прокладку цилиндра |
