КАРТЕР ДВИГАТЕЛЕЙ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»

Основной корпусной деталью двигателя является картер 3 (рис. 2.3). Картер отлит из высокопрочного алюминиевого сплава. На нем устанавливаются цилиндры 6 (рис. 2.2) и другие механизмы. Цилиндры и их головки 3,12 крепятся к картеру анкерными шпильками. Коленчатый вал 9 (рис. 2.3) установлен на двух коренных подшипниках качения: переднем коническом 39 и заднем роликовым 30 (рис. 2.4). Задний подшипник запрессовывается в посадочное отверстие в стенке картера и фиксируется стопорным кольцом, передний конический подшипник устанавливается в специальном корпусе 2.

Распределительный вал 20 установлен на подшипниковых опорах 19 и 23, размещенных в верхней части картера. Там же с двух сторон картера установлены толкатели 4 (рис. 2.3).

Вверху картера при помощи двух шпилек крепится генератор 21 (рис. 2.4). С левой стороны картера расположено отверстие для заливки масла. Отверстие закрывается пробкой со щупом 7 (рис. 2.2). К передней стенке картера крепится отлитая из алюминиевого сплава крышка распределительной коробки 40 (рис. 2.4). Точное размещение крышки, необходимое для правильной работы сапуна 15 и прерывателя 13, обеспечивается двумя установочными штифтами. В задней части картера находится специальная камера, в которой находится маховик 22. К фланцу камеры крепится коробка передач. Для обеспечения соосности первичного вала коробки передач с коленчатым валом на фланце сделана цилиндрическая проточка, а на картере коробки передач -цилиндрический выступ (поясок). Снизу картер закрывается штампованным стальным поддоном 10 (рис. 2.3), который является резервуаром для масла. Между картером и поддоном установлена пробковая прокладка 11. Снизу картера имеется два отверстия для крепления двигателя к раме мотоцикла.

Картеры других двигателей мотоциклов "Урал" и "Днепр" имеют аналогичную конструкцию и отличаются от описанного картера лишь конфигурацией, обусловленной различиями в размерах и расположении деталей.

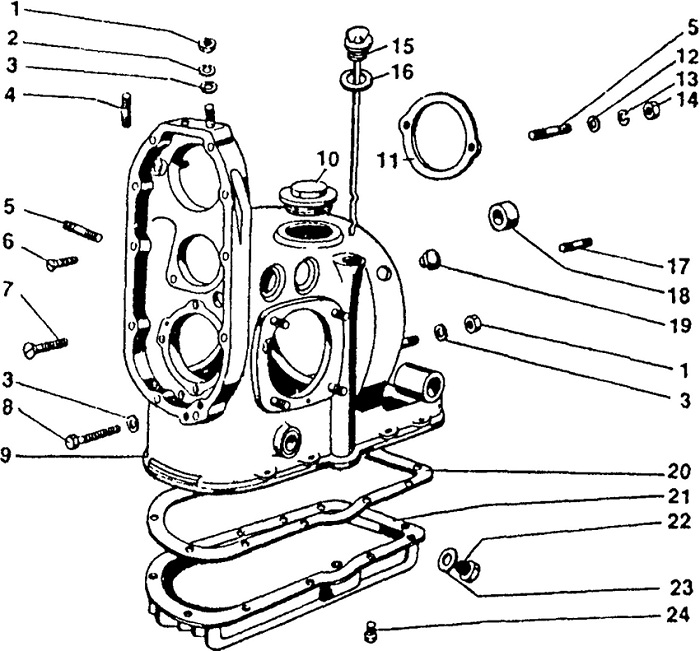

Рис. 2.11. Картер двигателя мотоцикла "Урал" М66 и М67-36: 1 - гайка М8х1 (5 шт.); 2 - шайба 8Л (2 шт.); 3 - шайба 8 (5 шт.); 4 - шпилька М8х1х16 (2 шт.); 5- шпилька M10х1x22 (10 шт.); 6 - винт М6х22(8 шт.); 7-винт М6х70(2 шт.); 8 - болт М8х75; 9 - картер в сборе; 10 - пробка шестерни привода масляного насоса; 11 - прокладка генератора; 12 - шайба 10 (2 шт.); 13 - шайба 10Л (2 шт.); 14 - гайка M10x1 (2 шт.); 15 - пробка со щупом; 16 - шайба 24; 17 - шпилька М8х1х35 (3 шт.); 18 - втулка распределительного вала; 19 - заглушка; 20 - прокладка поддона; 21 - поддон; 22 -пробка сливная; 23 - шайба 11; 24 - болт М6х16 (16 шт.)

Рис. 2.12. Детали картера двигателя мотоцикла "Урал" М66 и М67-36: 1 - винт М6х22 крепления крышки (2 шт.); 2 - прерыватель в сборе; 3 - провод; 4 - винт М5х16 (2 шт.);

5 - шайба 5Л (5 шт.); 6 -держатель крышки прерывателя с планкой; 7 - шайба 5 (2 шт.);

8 - винт М5х16 (4 шт.); 9 - сальник распредвала в сборе; 10 - обойма сальника;

11 - обойма с сальником; 12 - прокладка обоймы сальника; 13 - крышка распределительной коробки; 14 - элемент фильтрующий; 15 - втулка фильтрующего элемента;

16- кольцо уплотнительное; 17 - пробка масляного фильтра; 18 - шарик 10 мм;

19 - пружина клапана; 20 - винт установочный; 21 - пробка в сборе;

22 - крышка распределительной коробки в сборе; 23 - крышка распределительной коробки с прерывателем в сборе; 24 - крышка передняя; 25 - винт М5\22 (2 шт.); 26 - прокладка (2 шт.); 27 - болт М6х16 (9 шт.); 28 - крышка корпуса переднего подшипника с трубкой;

29 - прокладка корпуса заднего подшипника; 30 - шайба 6 (9 шт.); 31 - болт М6х16 (9 шт.);

32 - манжеты с пружиной; 33 - корпус подшипника задний; 34 - маслоотражатель;

35 - подшипник (2 шт.); 36 - корпус подшипника в сборе; 37- корпус подшипника передний;

38 - корпус подшипника передний в сборе
